DK04監控模塊與計算機通信接口電路
[導讀]如圖所示，D187是一個通用異步接收發送器(UART)，其RX／TX的信號接到光耦N21、N22和N29上，這樣就把RS-485通信接口接收／發送器D28和微處理器D211完全地光電隔離起來。D197是一個發生器，目前設置的通信速率是9600bi

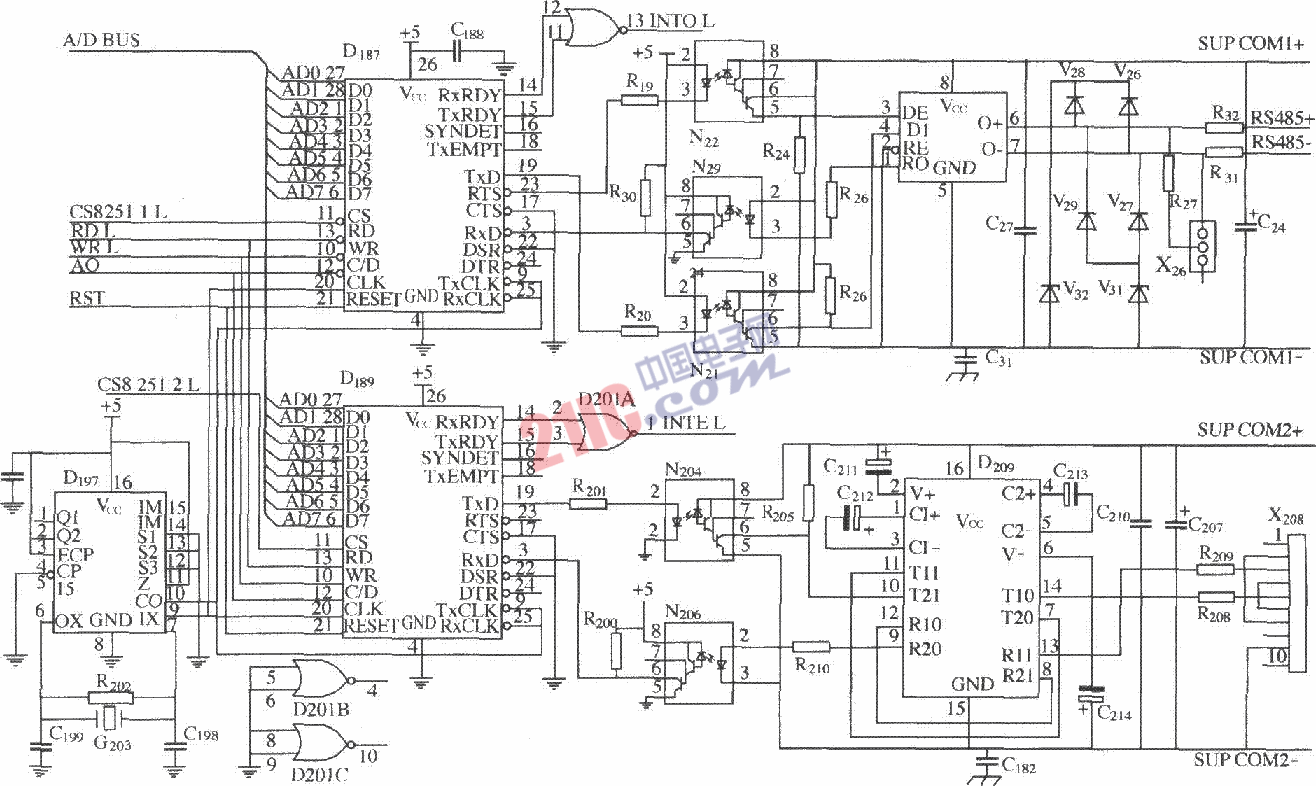

如圖所示，D187是一個通用異步接收發送器(UART)，其RX／TX的信號接到光耦N21、N22和N29上，這樣就把RS-485通信接口接收／發送器D28和微處理器D211完全地光電隔離起來。D197是一個發生器，目前設置的通信速率是9600bit／s。D189是另一個通用異步接收發送器。光耦N204和N206把RS-232本地通信口與微處理器D211完全地隔離起來。D209是一個將單5V隔離電源變換成用于±l2V通信的專用RS-232驅動芯片。
