LT1172構成的極性反轉型升壓電源
時間：2009-03-15 02:22:36
關鍵字：
升壓電源
BSP
輸出電壓
開關穩壓器
手機看文章
掃描二維碼
隨時隨地手機看文章
[導讀]如圖所示為一種由升壓型開關穩壓器 LT1172構成的極性反轉型升壓電源。該電源輸出電壓為-10～-30V，輸出電流為25mA，變換效率為80％。它利用LT1172進行升壓，并在LT1172的輸出端接C1、C2、D2、D3所組成的“電荷泵”完

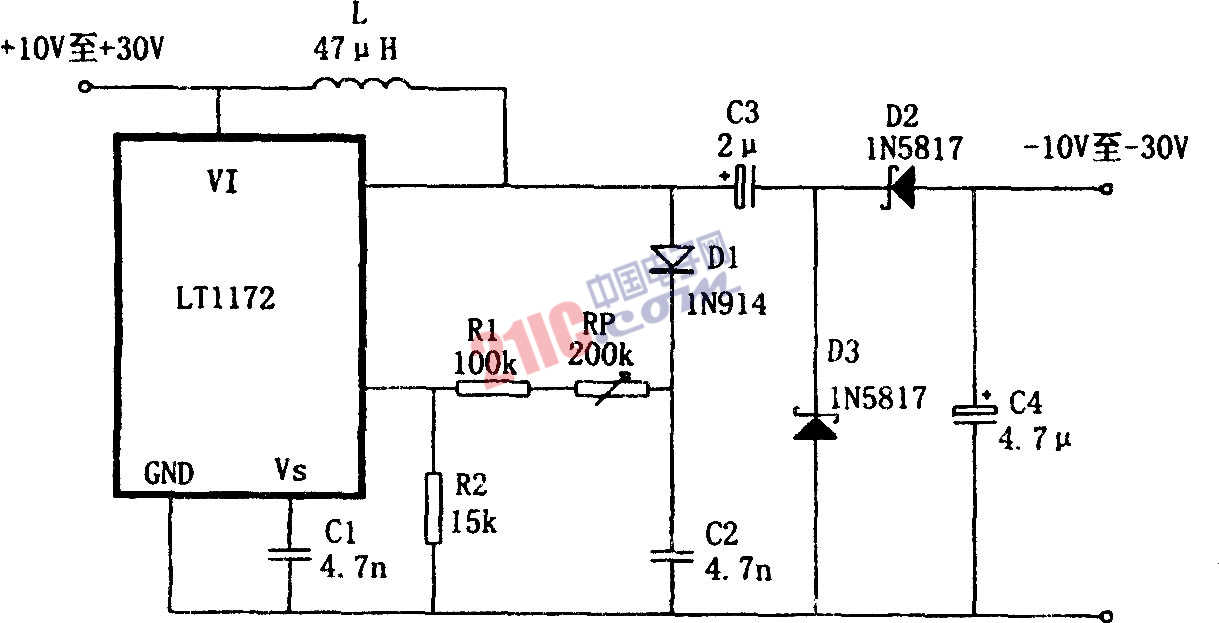

如圖所示為一種由升壓型開關穩壓器 LT1172構成的極性反轉型升壓電源。該電源輸出電壓為-10～-30V，輸出電流為25mA，變換效率為80％。它利用LT1172進行升壓，并在LT1172的輸出端接C1、C2、D2、D3所組成的“電荷泵”完成輸出電壓的極性變換。
|
