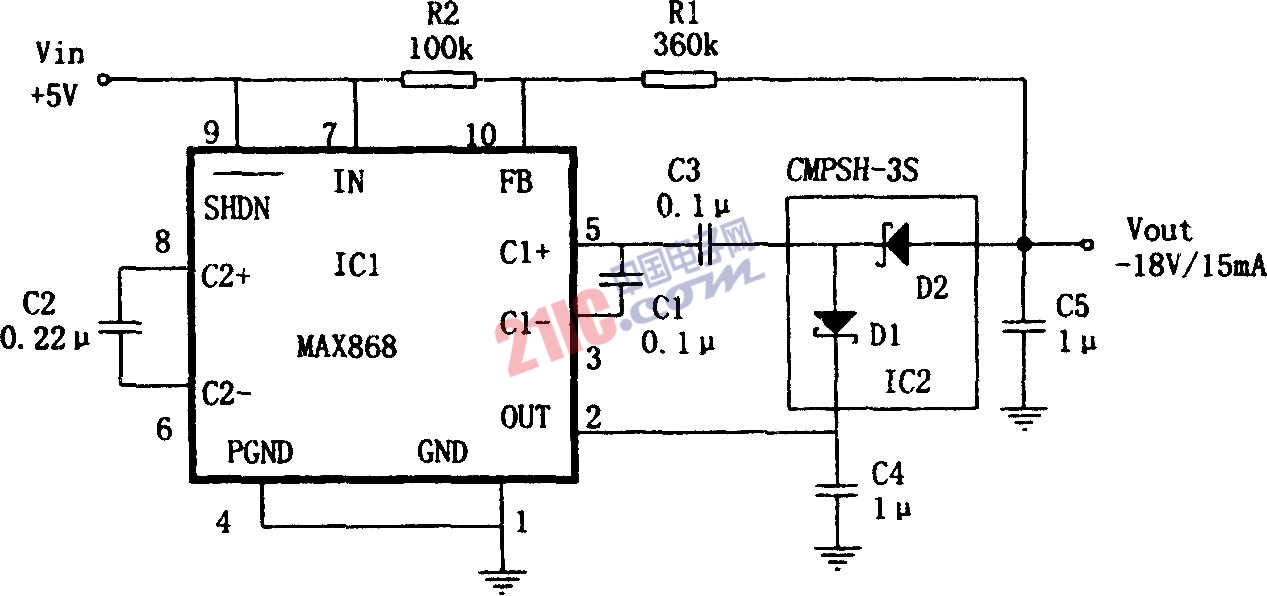

如圖所示為采用IC1MAX868和CMPSH-3S組成的反相四倍壓的DC／DC變換穩壓電源。其中IC1MAX868是一只穩壓型反相電荷泵集成電路，可產生最高至-2VIN的輸出電壓，輸入電壓VIN范圍從1.8～5.5V。IC1通過脈頻調制(PFM)調節輸出電壓，其最大頻率450kHz。靜態電流極低(30μA)。在其反饋回路中插入一個由C3、C4和特基二極管構成的電荷泵，就形成了一個反相四倍壓的電源電路。
本電源在VOUT=-18V時，可提供電流15mA，效率76％，紋波60mV。如果降低VOUT，則允許輸出較高的電流，如VOUT=-15V時，可提供20mA，VOUT=-12V時則為30mA。其穩定的輸出電壓由反饋電阻Rl和R?的比值確定。即VOUT=-VIN(R1／R2)。
