納祥科技NX725是一款3VRMS無雜音立體聲線性驅動器，此驅動器的無帽設計用于消除輸出隔直流阻塞電容器，以減少組件數目及成本。

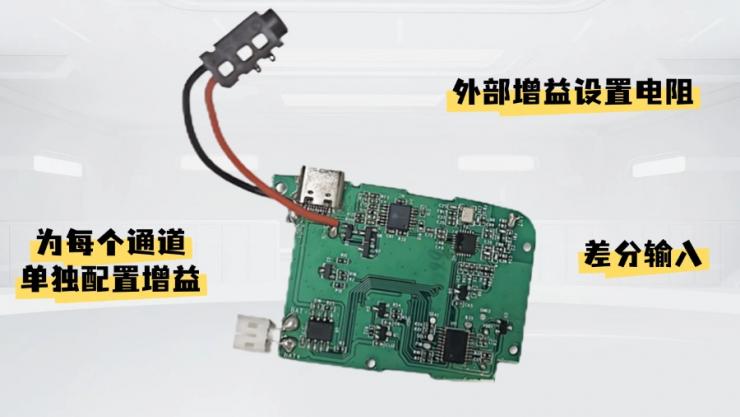

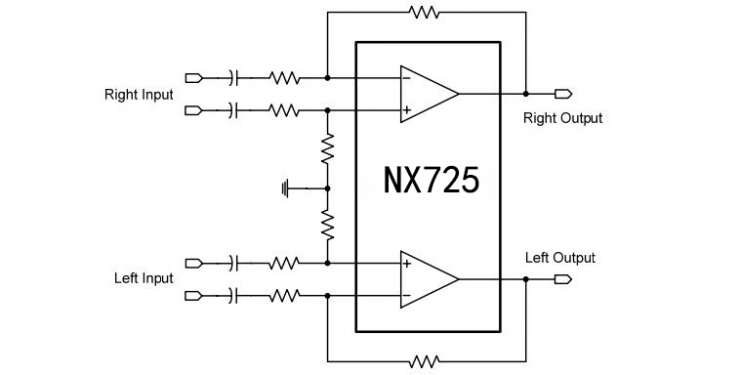

NX725能夠在3.3V/5.0V電源電壓供電時驅2VRMS/3VRMS進入一個10kΩ 負載。它具有差分輸入，并采用外部增益設置電阻以支持±1V至±10V的增益范圍，而且可為每個通道單獨配置增益。線路輸出只需要使用一個簡單的電阻器-電容器ESD保護電路即可。

NX725可國產替代DRV632、SGM8903、AD22650。

（一）芯片特性

NX725的主要芯片特性如下所示——

① 在由3.3V電源供電時，2Vrms 進入2.5KΩ 負載；

② 在由5V電源供電時，3Vrms 進入2.5KΩ 負載；

③ 2Vrms 進入2.5kΩ 負載時，(THD)+N < 0.01%；

④ 高信噪比(SNR)> 90dB；

⑤ 可支持600Ω 輸出負載；

⑥ 可支持600Ω 輸出負載；

⑦ 由外部增益設定電阻器實現的可調增益；

⑧ 低直流偏移：< 1mV；

⑨ 接地基準輸出免除了對隔直電容的需要；

⑩ 短路保護功能，外部欠壓靜音；

? 瞬時雜音（喀噠聲和噼啪聲）抑制電路；

? 用于實現無雜音音頻打開/關閉控制的有源靜音控制。

（二）芯片亮點

① 低電壓關斷功能

NX725具有一個外部欠壓檢測器，該欠壓檢測器在電源被移除時將輸出靜音，從而確保了無雜音的關斷操作。

② 低噪音特性

NX725的低靜態電流和低噪聲特性使其適用于低功耗、低噪聲系統設計，有助于降低整體功耗和噪聲。

③ 小型封裝

NX725采用TSSOP-14封裝，薄，引腳更密集，實現相同功能具有更小的封裝尺寸，適用于柵極驅動器、控制器、無線/ RF和運算放大器中。

（四）應用領域

NX725現在許多領域如電子電路、信號處理、通信等領域得到了廣泛應用，如網絡機頂盒，電視機，DVD 播放器、無線麥克風、微型組合音響系統、聲卡、筆記本電腦等等。
