電動汽車(EV)、可再生能源系統和人工智能(AI)數據中心等領域電氣化進程的持續提速，正不斷給電源系統帶來更大壓力，對電源系統的效率、小型化及低溫運行能力提出了更高要求。這構成了一個長期存在的難題：功率密度的提升與系統尺寸的縮減往往會造成嚴重的散熱瓶頸。

這是當下電源系統設計人員面臨的核心挑戰，高效的散熱管理已成為一大設計難關。全球市場正加速碳化硅(SiC)技術的應用落地，但散熱設計卻時常成為掣肘SiC性能發揮的因素。傳統封裝方案往往力不從心，難以滿足大功率碳化硅應用的散熱需求，迫使設計人員不得不在開關性能與散熱效率之間做出權衡。

面對日益嚴苛的應用需求，新型封裝方案提供了更優的熱管理能力與運行效率。

電氣化挑戰

配電板目前普遍超負荷運行，多數情況下已觸及散熱能力的極限，工程師再也無法將功率開關產生的多余熱量傳導至這些配電板上。

D2PAK(TO-263-7L)與TO-247-4L這兩種MOSFET封裝因具備相對出色的散熱性能而被廣泛熟知，但在緊湊的空間中，二者的短板便暴露無遺：

? TO-247-4L：散熱表現可滿足基本需求，通過簡易的螺絲夾即可與散熱片實現連接，形成通暢的散熱路徑。但在狹小空間內，其引腳、導電線路及周邊電容會形成較大的換流回路(即所有寄生電感的總和)，進而可能引發明顯的電壓過沖、開關速度下降以及開關損耗增加等問題。

? D2PAK：作為表面貼裝器件(SMD)，憑借較短的銅質走線，大幅縮小了換流回路面積，可有效緩解雜散電感問題。相比TO-247-4L，D2PAK也能實現更快的開關速度。然而，D2PAK封裝只能經由印刷電路板(PCB)散出熱量，這就造成了散熱片和器件之間的熱阻會變得更大。

設計人員亟需一種解決方案，在無需犧牲性能、不必擴大系統體積的前提下，突破上述性能取舍的兩難困境。T2PAK封裝應運而生。

T2PAK的特別之處

T2PAK封裝將安森美先進的碳化硅技術與目前應用最為廣泛的頂部散熱(TSC)封裝形式相結合。它獨具匠心的設計可兼顧出色的散熱性能與優異的開關性能，不僅兼具TO-247-4L和D2PAK兩種封裝的優勢，還能做到無明顯短板。

頂部散熱優勢

TSC技術可在SMD中實現MOSFET與應用散熱片的直接熱耦合，使得熱量能夠脫離配電板，直接傳導至系統的散熱架構或金屬外殼中，從而規避了D2PAK封裝需經由PCB散熱所面臨的散熱瓶頸。優勢具體如下：

? 出色的散熱性能：熱量直接傳導至散熱片，可有效降低器件的工作環境溫度。

? 降低熱應力：將熱量從主板導出，可降低其他元器件承受的熱應力，有助于維持PCB處于較低溫度，進而延長器件使用壽命并提升系統可靠性。

? 低雜散電感：像NTT2023N065M3S和NVT2023N065M3S這類具備優異開關特性的器件，其總柵極電荷(≈74nC)與輸出電容(≈195pF)均處于極低水平，可實現更高的可靠性和更低的損耗。

? 設計靈活性：EliteSiC出色的品質因數(FOM)，與頂部散熱型T2PAK封裝相結合，能夠助力設計人員實現更高效率、更小尺寸的應用方案。

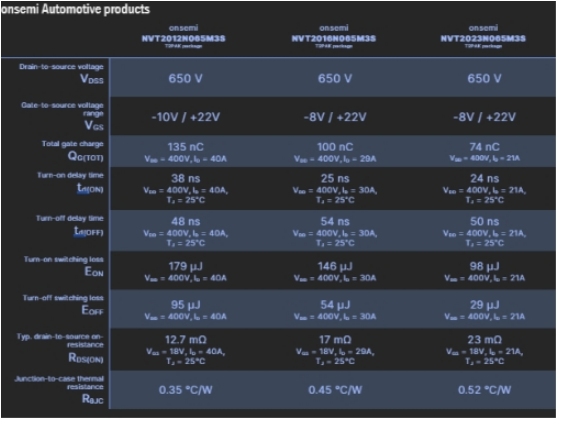

圖 1：車規級安森美T2PAK封裝EliteSiC M3S系列MOSFET的規格參數

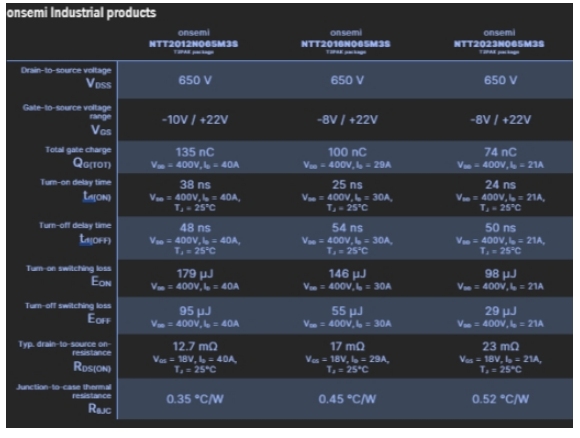

圖 2：安森美T2PAK封裝EliteSiC M3S系列MOSFET的規格參數

T2PAK產品組合提供豐富的選型方案，其中涵蓋了計劃推出的12mΩ、16mΩ、23mΩ、32mΩ、45mΩ和60mΩ規格器件，均適配650V和950V電壓等級的EliteSiC M3S系列MOSFET。

一般技術特性

? 合規性：符合IEC 60664-1爬電距離標準，即兩個導電部件沿絕緣材料表面的最短間距需滿足不小于5.6mm的要求。

? 實測散熱性能：對于12mΩ規格的器件，其結殼熱阻可低至0.35℃/W，散熱表現優于D2PAK封裝。

? 安裝靈活性：可兼容液隙填充劑、導熱墊片及陶瓷絕緣片，便于實現散熱堆疊結構的優化。

市場影響與應用

2025年全年，T2PAK產品已在歐洲、美洲及大中華區開啟全球送樣工作。此款封裝可充分適配各類高要求的工業及汽車領域應用。

圖 3：T2PAK封裝SiC MOSFET器件，適配光伏及電動汽車車載充電等應用

電動汽車

在車載充電器(OBC)、傳動系統部件及電動汽車充電樁等電車應用場景中，T2PAK往往是需求最為旺盛的封裝方案。由于OBC通?？山尤胲囕v的液冷系統，TSC技術能夠借助導熱界面，將功率開關產生的熱量導入液冷系統中。

降低雜散電感可實現更高的功率效率，因為消除換流回路問題能有效減少開關損耗。再結合對IEC爬電距離標準的嚴格遵守，可進一步鞏固制造商對客戶的安全保障承諾。

工業與能源基礎設施

憑借優異的散熱效率，TSC封裝正迅速在太陽能系統中站穩腳跟。實踐表明，T2PAK封裝可適配光伏電能變換、儲能系統(ESS)等先進新型基礎設施應用場景的需求。

超大規模AI數據中心

數據中心依賴機架式AC-DC和DC-DC電源及配電單元運行，整個超大規模架構的設計均圍繞這類電源單元的便捷取用與更換展開。隨著液冷技術在數據中心中逐漸蔚然成風，T2PAK原生的頂部散熱設計可與冷板方案實現良好兼容。在這種方案下，冷卻液可在緊鄰高熱芯片導熱界面的流道內自由循環，將高性能處理器產生的熱量及時導出。據近期一項研究顯示，冷板方案結合浸沒式冷卻技術，可助力數據中心減少多達五分之一的溫室氣體排放。

通過攻克散熱難題，T2PAK能幫助設計人員實現更高性能、更強可靠性并簡化熱管理。相較于傳統分立器件封裝，采用T2PAK可使客戶達成更高的功率密度。

T2PAK也適用于以下場景：

? 面向汽車及工業領域的高壓DC-DC轉換器。

? 面向自動化與機器人領域的工業開關電源(SMPS)。

? 工業驅動器及高效DC-DC轉換器。

全球應用與未來展望

隨著電源系統不斷演進，未來的設計方案將愈發依賴頂部散熱技術，以滿足嚴苛的效率與尺寸指標。安森美已蓄勢待發，通過將旗下先進的碳化硅技術與T2PAK封裝相結合，精準把握行業發展契機。

結論

在電氣化重塑各行業格局的大背景下，安森美推出的EliteSiC T2PAK封裝正重新定義高效功率轉換的邊界。采用T2PAK TSC封裝的EliteSiC MOSFET，不僅是封裝技術領域的一次重大突破，更成為推動電氣化進程的關鍵戰略支撐。T2PAK能夠在無需進行常規性能取舍的前提下，實現出色的散熱表現、高可靠性與靈活的設計特性，從而攻克了全球各行業面臨的空間與散熱限制難題。目前，安森美T2PAK已面向廣闊市場開放供應，確保這一核心技術能夠被廣泛應用。
