深入了解Tektronix全新7系列4通道示波器背后的工程設計。該產品具備25GHz帶寬、125 GSa/s采樣率、世界級ENOB，以及2 GSa/ch通道的存儲深度。

你將了解到：

● Tek全新的7系列示波器具備125 GSa/s采樣率、四個通道和25GHz帶寬，同時提供高SNR和高ENOB，可實現精確的波形采集與分析。

● 深入了解這臺設備的整機架構，以及其中的工程與設計細節。

距離Tektronix上一次發布全新的高端示波器，已經大約過去了七年，而它的新7系列并沒有令人失望。事實上，它的能力之強，讓我想出了一個新詞——“亞太赫茲采樣率示波器（fractional terasample scope）”，它把測試與測量儀器的競爭提升到了一個全新層級。

這臺示波器非常適合用于高速通信鏈路開發與表征、物理實驗、射頻設計、數據鏈路表征與一致性測試、信號完整性分析，甚至可以說，它像第六感一樣，幫助人們揭開造物與宇宙的秘密。

Tek的7系列（圖1）具備最高125 GSa/s采樣率，也就是1/8太樣本每秒；其頻率響應在最高25GHz帶寬范圍內保持平坦，最多支持四個輸入通道，每個通道最高可承受5V輸入，同時具有非常高的有效位數（ENOB）和信噪比（SNR）。

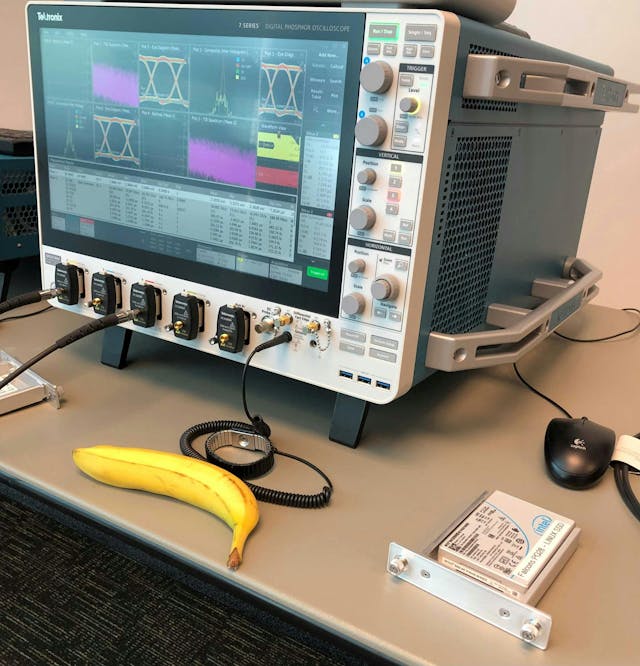

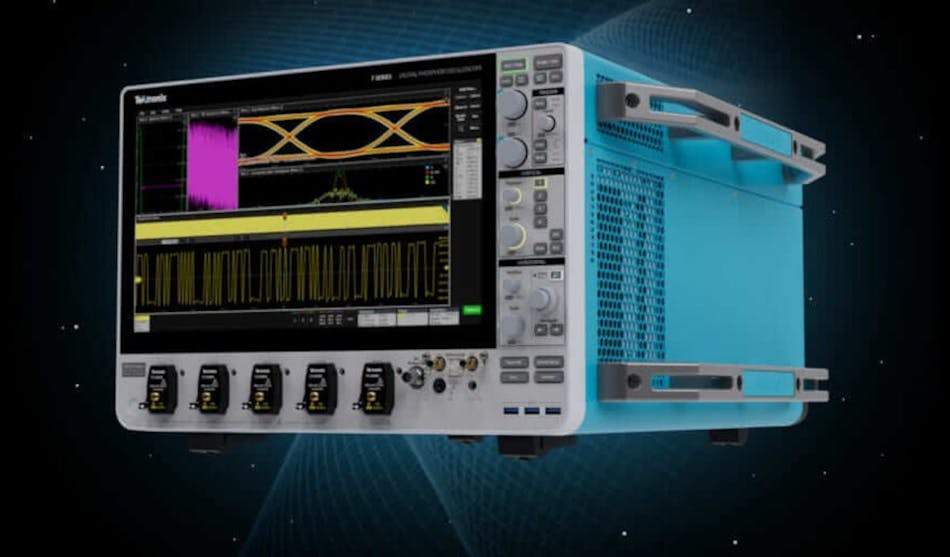

圖1. Tektronix 7系列示波器正在1通道和3通道上運行16 Gb/s的PRBS9信號。圖中還能看到示波器的Linux和Windows 10操作系統硬盤。旁邊放了一根香蕉作尺寸參考。

這臺“亞太赫茲采樣率示波器”令人印象深刻（稍后會進一步介紹它出色的規格和功能）。但在任何一篇評測中，更值得占據頭版位置的，其實是這臺設備背后那些最前沿的工程設計與工藝水準。

熱設計

整整70年前，《Electronic Design》曾報道過Tektronix工程師在《設計論壇：緊湊型示波器》（1955年9月，《Electronic Design》雜志）中解決的一系列設計工程難題。那篇文章中所展示的Tektronix 310示波器，規格要求是：整機重量約20磅，占用體積約3/4立方英尺。該產品計劃用于現場環境，因此其性能必須能夠與實驗室示波器相當。有趣的是，Tektronix設計的第一批PCB就用在了這臺310示波器上，采用兩塊雙面紙基酚醛板設計。

在那個年代，風扇轉速由電源頻率決定，而該儀器預期需在60到800周/秒（赫茲）的市電頻率下運行（奇怪的是，當時甚至沒有考慮50Hz）。因此，使用風扇并不是一個現實選項。

為了滿足掃描速度和帶寬要求，功耗最初估算約為200W（310手冊中的實際量產規格是175W），這些熱量主要來自至少30到35只電子管、五到六組硒整流器、一個笨重的電源變壓器以及若干濾波電容。通過制作機箱模型（與當年200系列類似）、以電阻作為熱源、并使用熱電偶進行溫度表征，Tek的設計團隊最終找到了合適的熱設計方案，結合“煙囪效應”和機殼開孔，形成最終封裝設計。

Tek全新的7系列也面臨類似的散熱挑戰，不過它使用的器件并不是靠把金屬加熱到發紅來放大信號的。因此，為了保持最佳性能，必須將結溫維持在合理且穩定的水平。7系列設計團隊面對的是高得多的功耗級別，約1500W。這些功耗主要來自高速硅鍺（SiGe）前端ASIC、最多四顆當時Altera提供的最大FPGA（據估算每顆約140W），以及NVIDIA和AMD處理器。

考慮到這類機器可能會“成群”安裝在機架中，用于物理實驗等高通道數應用，工程團隊決定必須采用強制風冷。他們很聰明地意識到，真正為散熱片降溫的是空氣質量流量，而不是通常為了制造“大風量”而采用的高風速——那種高風速聽起來就像氣墊船起飛一樣吵。

所有高功率半導體器件都配備了大面積導熱擴散器，并通過散熱鰭片與流動空氣耦合。冷卻路徑設計為：冷空氣從設備底部和前側進入，從后部排出，由兩個8英寸風扇推動空氣流動（圖2）。

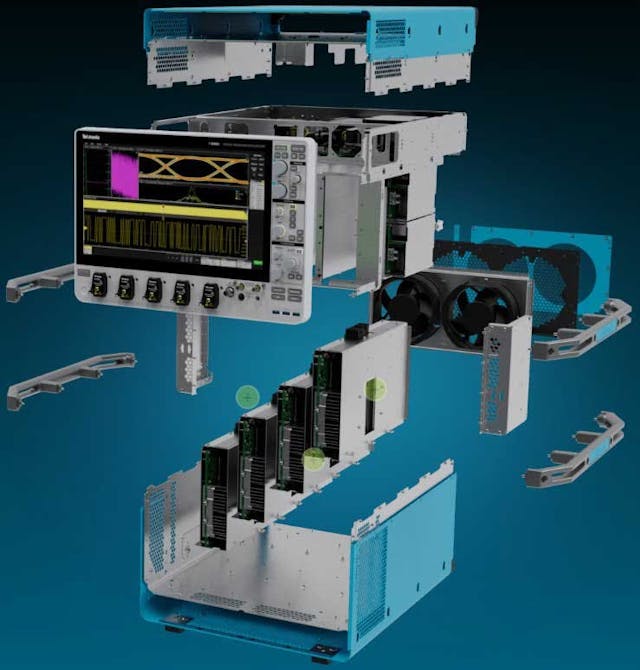

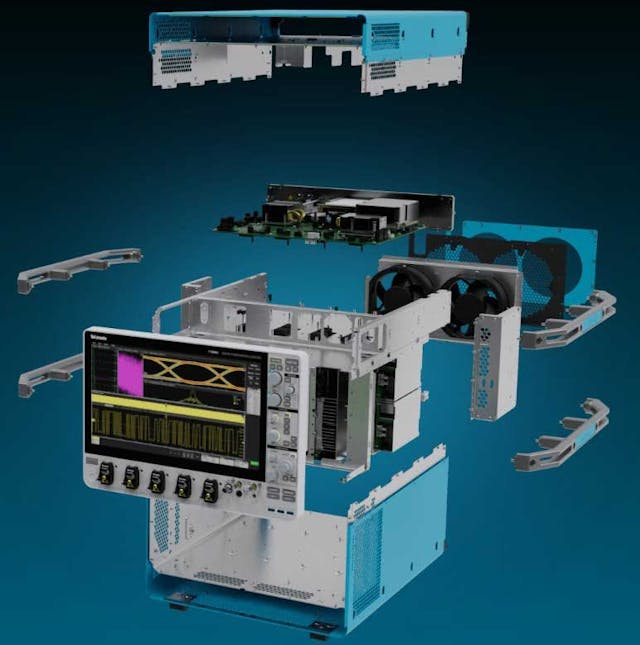

圖2. Tek 7系列示波器的爆炸圖，顯示了前面板總成和四個數據采集模塊。

這一設計策略效果非常好。機器運行時非常安靜，排出的空氣只是微微發溫，而不是滾燙到讓好奇的編輯縮手——這是因?yàn)榇竺娣e風扇掃風帶來了更低的熱流密度。

機械設計巧思

這臺設備的體積不小，尺寸約為12.85×22.1×17.9英寸（326.4×560×454mm），重量約83.7磅（38kg），具體視配置而定。由于尺寸和重量較大，設備安裝了類似“握持把手”的搬運把手，以便兩人安全抬起并移動，避免受傷。能夠把一臺7系列“搬上工作臺”，大概會成為工程師在健身房里的最新炫耀方式。底部和側面的進風口，以及后部排風口，與這套把手結構配合得也很好。

7系列提供機架安裝套件（圖3），還提供一種“翻轉安裝套件（flip kit）”，允許兩臺設備在機架中“底對底”安裝。這樣可以讓最多八個輸入通道更靠近位于兩臺設備垂直中間平面附近的電路或系統。

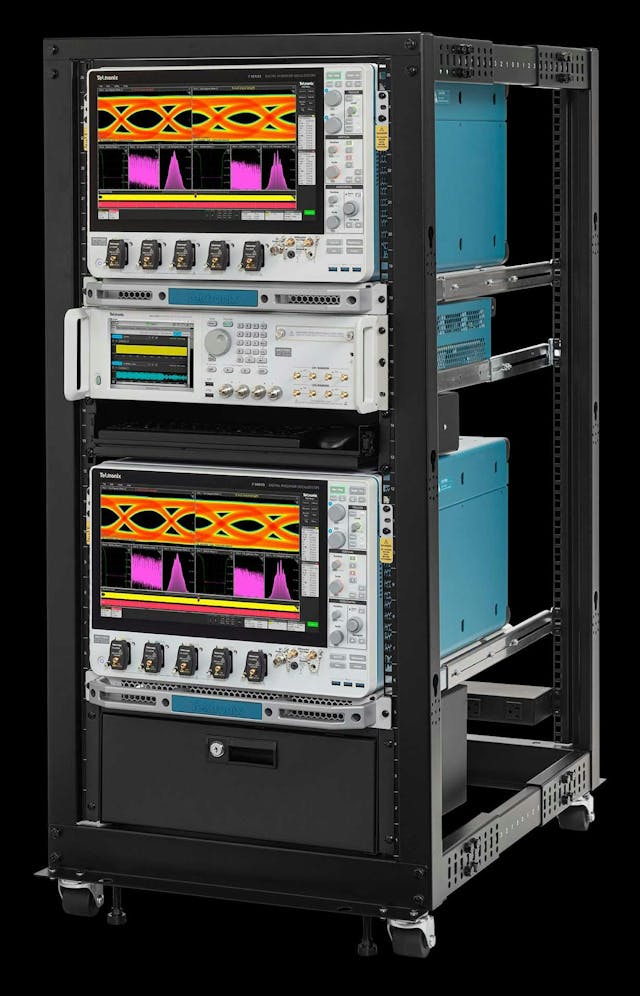

圖3. 兩臺機架安裝的Tek 7系列示波器，以及Tektronix AWG70000任意波形發生器（AWG）。

構建“海量輸入”的示波器系統

機架安裝能力使得數十臺設備可以被配置為多通道測試/監測系統。這與Tek數十年前在內華達核試驗場的配置非常相似：當時，一百多臺示波器前都裝有膠片相機（圖4），等待來自爆炸的觸發信號，以記錄示波器屏幕上顯示的單次脈沖事件，并由每臺示波器的膠片相機拍攝下來。

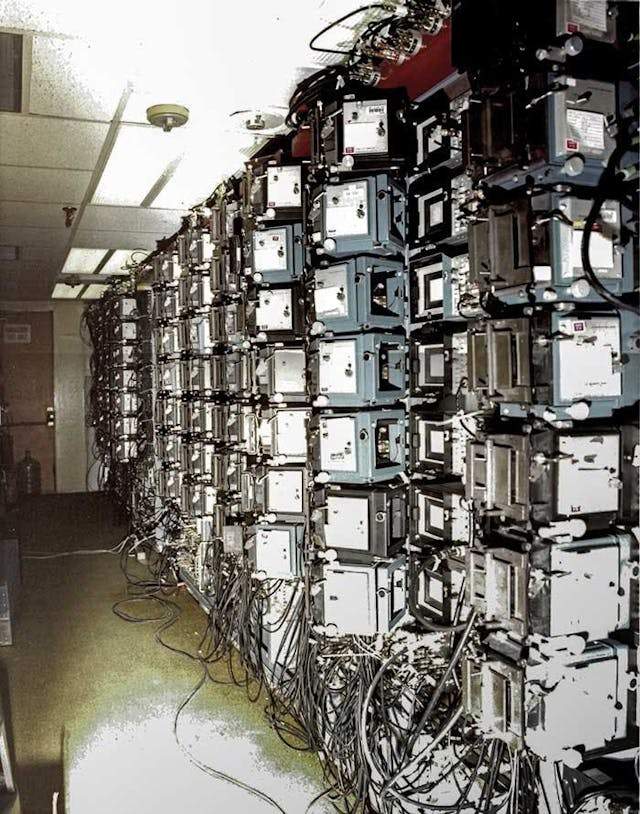

圖4. 數十臺Tek示波器組成的陣列，每臺都帶有屏幕膠片相機，用于在內華達核爆試驗中捕獲單次事件。

據Tek博物館介紹，有一次試驗中防爆門失效，結果Tek還因此獲得了第二筆訂單——替換現場所有示波器和相機。對于現代這種大型數據采集與處理系統陣列，Tek在7系列上設計了一套超高頻采集同步系統，使得多臺設備在采樣時間上保持相干性，并相對于觸發事件實現最小延遲。這一能力可以在機器背面看到。它使用了sync in、sync out、sample clock in和sample clock out接口。盡管《Electronic Design》在采訪中了解過這一能力，而且它確實是真實存在且經過工程實現的，但詳細內容大概已經觸及“專有機密”的邊界，因此沒有完全展開。

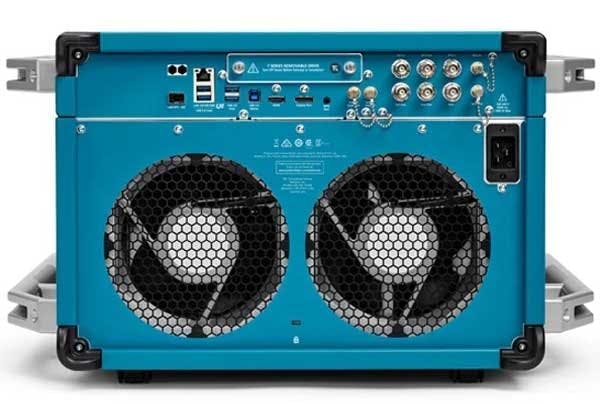

圖5. Tek 7系列背部視圖，可見頂部中央的硬盤托架、雙8英寸散熱風扇、多機同步采樣接口以及其他信號與數據接口。

如果你想進一步了解如何利用它構建數十通道采樣系統，用于物理實驗、亞原子粒子研究、瞬態事件記錄，或其他高速、多通道、快上升沿或短持續時間事件/傳感器采集，最好還是直接聯系Tektronix。

示波器的電氣設計

整機基于全新的前面板架構（再次見圖2）。每個通道都使用TCA292D TekConnect轉接頭，包含一個2.92mm射頻連接器，可連接用戶信號線、光纖等。每個輸入適配器都存有其獨特的S11和S22參數，用于后續信號處理中的信號路徑優化。

除了這種直通式螺紋機械加工適配器，Tek還提供可直接插入前面板各通道位置的探頭。在內部，每個前面板輸入都通過半剛性同軸線纜連接到四塊可能的數據采集板之一，也就是圖2中豎直放置、帶屏蔽外殼的盒狀模塊。每個盒子內部都裝有一塊數據采集板（圖6）。

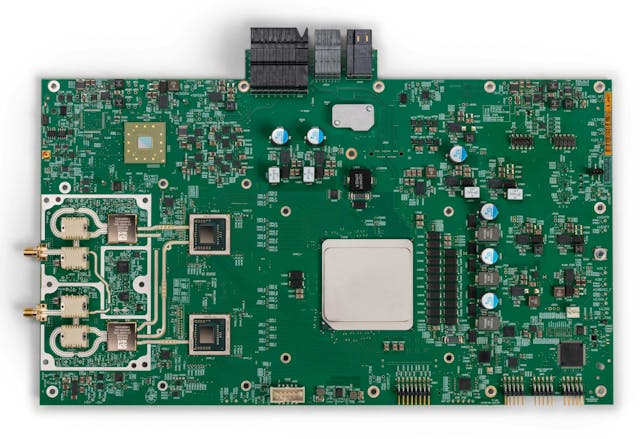

圖6. 7系列數據采集板的第一版，當時僅具備數字觸發。旁邊有Tek工程師作尺寸參考。

最多有兩個前面板適配器可以通過半剛性同軸線連接到兩個2.92mm射頻輸入通道連接器。以圖6中上方輸入通道為例，一條控阻傳輸線連接到淺黃色輸入多路復用器，然后它可以接入任意校準“輸入”源——包括DAC和放大器、射頻振蕩器，或右側的兩顆Tek085放大/均衡芯片之一。

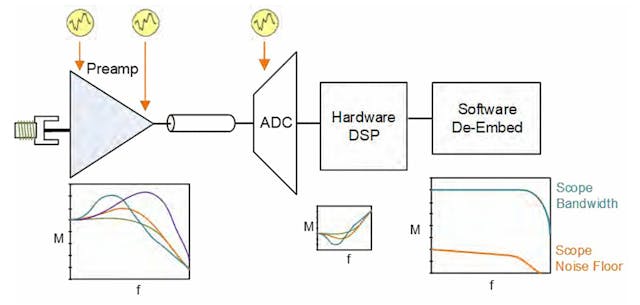

基于SiGe的Tek085 ASIC是專門為7系列設計的。它能夠在不過度抬高噪聲底的前提下放大輸入信號，并在數字化之前展平頻率響應。

“低噪聲底是一個決定性的差異化優勢——而我們?yōu)榇藢ｉT設計了定制ASIC。它們的設計是整個項目中最艱巨的工作之一。通過五年與客戶的密切協作，我們從頭到尾重新設計了整條信號鏈。最終結果已經說明了一切：我們不僅滿足了今天的性能目標，還設定了新的標桿，并為未來幾代產品奠定了基礎，帶來前所未有的速度、精度和靈活性?！?/em>
