【2026年3月31日, 德國慕尼黑訊】全球功率系統和物聯網領域的半導體領導者英飛凌科技股份公司(FSE代碼：IFX / OTCQX代碼：IFNNY)針對AI數據中心的DC-DC轉換電壓調節(VR)解決方案產品組合，新增兩大產品系列，涵蓋數字電壓控制器與具有遙測功能的負載點(PoL)電壓調節器產品系列。全新的數字多相PWM降壓控制器XDPE1E與支持PMBus標準的負載點(PoL)TDA49720/12/06可幫助客戶在縮短設計周期、加速平臺落地的同時，提升每個機架的計算性能。

英飛凌推出面向多處理器AI平臺和先進VR電感拓?fù)涞?環路和4環路數字多相PWM降壓控制器

新一代AI平臺正在將電源架構推向新的極限：核心電源需要極高的電流密度和瞬態響應速度，而日益增加的非核心電源則需要緊湊、高效的調節方案以及精準的監測與控制。英飛凌以可擴展的產品組合應對這項端到端的挑戰，旨在簡化VR設計、提高電路板空間利用率，并幫助客戶在處理器路線圖快速發展的情況下，進行快速、可重復的部署。

針對可擴展AI平臺靈活的數字多相控制

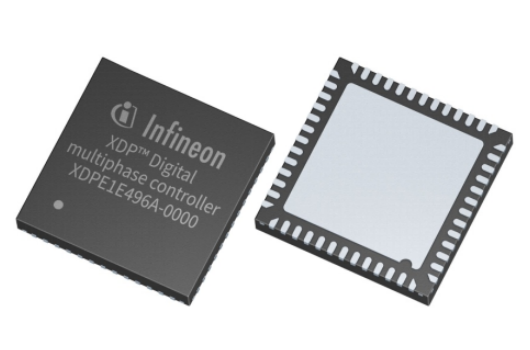

XDPE1E3G6A和XDPE1E496A是英飛凌專為多元處理器AI平臺和先進VR電感拓?fù)渌瞥龅?環路和4環路數字多相PWM降壓控制器。這兩款控制器使客戶能夠通過單一、靈活的電源設計實現算力擴展，從而減少處理器因更新?lián)Q代所需的重新設計工作，并加速產品上市。產品提供高度可配置的相位分配和完全可編程的相位觸發順序，并支持多種協議，包括PMBus、AVSBus、SVID和SVI3，因此廣泛兼容主流處理器生態系統。其主動瞬態響應、快速DVID、自動相位切換與PFM模式等數字功能，有助于應對動態AI負載，而數字示波器、黑匣子記錄及完善的保護機制等內置工具，可縮短測試時間并提高系統可靠性。

支持PMBus標準的集成式PoL：快速、可監測的非核心電源

為滿足AI系統中日益增加的非核心電源需求，英飛凌新推出了具有支持PMBus標準的數字遙測功能的TDA49720/12/06系列全集成式PoL DC-DC降壓調節器。該系列提供6 A、12 A 和20 A三種規格及3 mm × 3 mm和3 mm × 3.5 mm兩種封裝，有助于大幅提升功率密度，并簡化加速卡和服務器主板上的布局。PMBus遙測功能可精確報告輸出電壓、負載電流、輸入電壓和芯片內部溫度等關鍵參數，在減少反復修改設計次數的同時支持系統優化和可靠性監測。其專有的谷值電流模式恒導通時間控制方案，可實現快速瞬態響應、逐周期電流限制，并支持全MLCC輸出電容設計。該系列產品支持2.7 V至16 V的輸入電壓，且可在-40 °C至150 °C范圍內運行。

這些新推出的電壓調節解決方案專為與英飛凌從電網到核心的各種AI服務器供電產品組合配合使用而優化設計，包括固態變壓器和固態斷路器、高壓和中間總線轉換以及第二級DC轉換電源模塊。英飛凌充分發揮硅(Si)、碳化硅(SiC)和氮化鎵(GaN)的優勢，大幅提高產品效率、密度與可靠性，以經過驗證的高品質半導體器件、持續的設計支持以及可擴展的產品性能為客戶提供通往下一代AI服務器平臺端到端電源架構的明確路徑。
