中國，北京—2026年4月1日—Aledia，下一代microLED技術先驅企業，今日宣布，工作電壓為9伏特的FlexiNOVA microLED產品(型號FN1530F9)正式實現商用化上市。

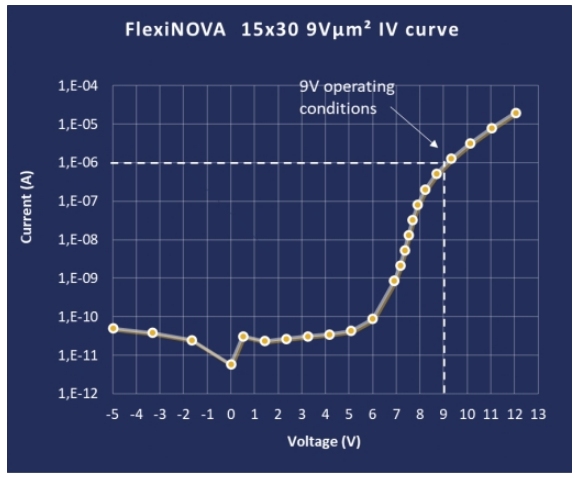

圖一：FlexiNOVA 15×30 9V μm2 — IV特性曲線

本次產品發布是microLED行業一項重要的產業里程碑。Aledia是全球首家也是目前唯一一家以3D納米線技術為基礎推出9V microLED的企業，采用緊湊型一體化設計，15 μm × 30 μm芯片尺寸，在200 mm硅晶圓上制完成。

該產品以專利高壓FlexiNOVA平臺為基礎設計，可實現可擴展、高能效、低成本的microLED顯示方案。此項技術突破獲得長期合作伙伴CEA-Leti及法國“France 2030”項目的大力支持。

面向大規模量產：產業級技術突破

FlexiNOVA采用Aledia自主知識產權的氮化鎵硅基納米線(GaN Nanowire-on-Silicon)技術，相關核心技術已構建起完備的國際專利矩陣，覆蓋范圍包括：

? 全球首款9V工作電壓microLED

? 基于納米線的器件結構設計

? 一體化高壓藍光MicroLED設計方案(6V/9V及更高電壓)

? 200mm硅晶圓集成工藝

? 標準半導體制造工藝流程

? 高效率任意尺寸microLED，芯片可縮小至3.5 μm

高壓microLED堪稱顯示行業的變革型技術，能夠實現：

? 更低功耗

? 更高系統能效

? 更簡化、更可靠的TFT背板設計

上述優勢對于推動microLED顯示從高端市場走向消費級、商用級主流市場至關重要。

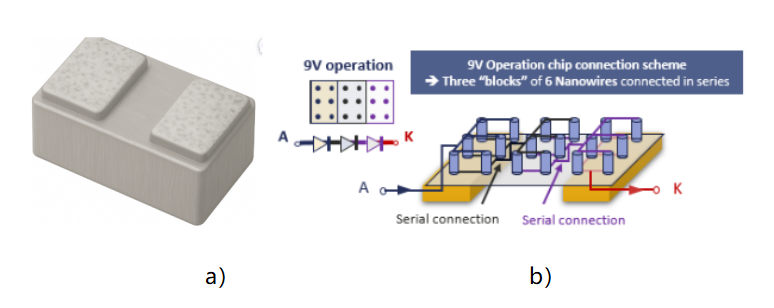

圖二 a)FlexiNOVA 15×30 μm2 9V microLED，3D SEM圖，b)9V FN1530F9 microLED納米線電氣連接示意圖

按半導體級標準打造的制造體系

通過采用200 mm硅晶圓制程工藝，F(xiàn)lexiNOVA將microLED制造與全球半導體行業標準接軌，實現更高良率與均勻性、穩定可重復的量產能力，并在量產放量過程中降低成本。

FlexiNOVA平臺可適配任意電壓、任意芯片尺寸，同時保持穩定的高光效，成功突破行業長期存在的技術瓶頸。

Aledia首席銷售與市場官(CSMO)Felix Marchal表示“憑借9V FlexiNOVA microLED，Aledia為microLED在顯示行業的大規模商用化鋪平了道路。這項技術突破不僅能降低功耗，還能實現可規?；?、高性價比的制造，為microLED顯示在主流市場的廣泛普及奠定基礎?！?

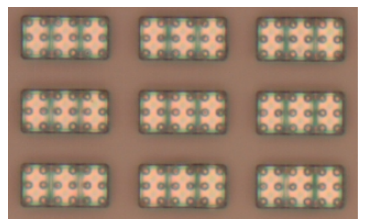

圖三：FlexiNOVA 15×30 μm2 — 9V microLED于200mm硅晶圓上

Touch Taiwan 2026：首次商業展示

Aledia將于Touch Taiwan 2026展出FlexiNOVA 9V演示樣品，展位位于L717(4F);以及美國洛杉磯Display Week(展位#529)進行展示。
