以前，當電源工程師面對300W、400W的功率需求時，擺在面前的似乎只有一條路：放棄簡單可靠的反激拓撲，轉身投入LLC諧振拓撲的“懷抱”。雖然LLC諧振拓撲具有高效率、高功率密度和低電磁干擾等顯著優點，但也存在若干缺點，比如更復雜的控制環路、更多的外圍器件、更棘手的磁件設計……為了功率等級，代價是成倍增加的開發難度。

如今，這個“中高功率必選LLC”的行業信條被正式打破——深耕高壓高能效功率轉換領域的知名公司Power Integrations（以下簡稱“PI”）用一項顛覆性技術重新定義了反激拓撲的邊界，其近日全新推出的TOPSwitchGaN?反激式IC系列產品將傳統反激拓撲250W的功率上限一舉拓展至440W，旨在讓中高功率電源設計回歸簡潔。

從30億顆芯片到氮化鎵的融合

作為PI當家花旦產品之一，TOPSwitch自1994年首次推出以來，便成為了中小功率AC/DC電源設計中的一大主流方案。

“這顆將高壓MOSFET與低壓控制器集成于三引腳單片IC的芯片，目前已累計實現全球出貨超30億顆，平均每個普通家庭中就有兩顆TOPSwitch芯片應用于各類家電產品?！睋?jù)PI首席技術培訓師Jason Yan介紹，TOPSwitch憑借高集成度和易用性，長期占據家電、消費電子等領域的主流市場。而此次推出的TOPSwitchGaN系列，作為第七代TOPSwitch產品，更是在傳承經典架構優勢的基礎上，借助氮化鎵（GaN）技術的革新，實現了反激拓撲功率邊界的跨越式突破。

要知道，傳統反激電源往往受限于硅器件的性能瓶頸，功率上限長期被限制在250W以內，若超過這一功率就必須采用半橋或LLC諧振等更復雜的拓撲結構。這不僅增加了設計難度，還推高了成本和體積。而TOPSwitchGaN的核心突破在于，它將PI成熟的PowiGaN技術與經典的TOPSwitch架構深度融合，并將800V耐壓的PowiGaN氮化鎵開關集成在IC內部，將反激變換器的功率范圍擴展至50W-440W，實現了從低功率到中高功率的無縫覆蓋，讓單端反激電路得以切入以往由LLC諧振拓撲主導的應用領域。

新IC關鍵技術特性與性能優勢

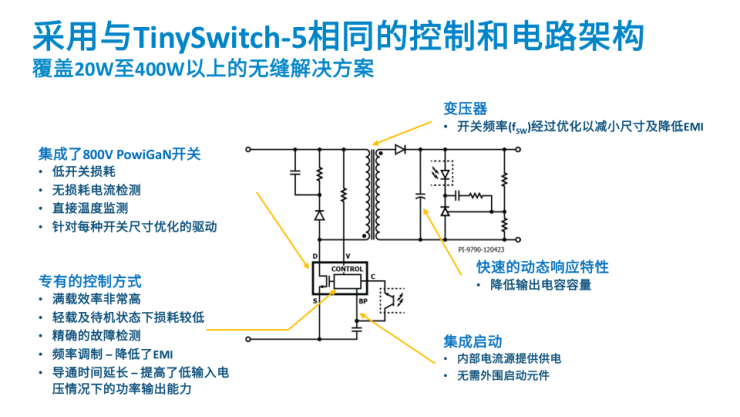

據了解，TOPSwitchGaN采用了與TinySwitch-5相同的控制和電路架構，實現了多項性能突破。

一是，功率與效率的雙重提升。得益于PowiGaN開關極低的導通損耗和開關損耗，該系列產品在10%-100%的全負載范圍內，效率變化小于1%，最高效率可達92.8%，即使在115V低壓輸入場景下，效率也能穩定在90%以上。這一特性徹底解決了LLC諧振拓撲在輕載時效率驟降的行業痛點，實現了全負載范圍內的高效穩定運行。不僅如此，產品空載功耗更是低于50mW，遠優于傳統反激IC 80-100mW的水平，在300mW輸入限制下可提供210mW的待機負載輸出，能夠輕松滿足歐盟ErP等嚴苛的能源法規要求，支持家電時鐘顯示、告警提示等更多待機功能。

二是，系統設計與成本控制的全面優化。依托氮化鎵器件的低發熱特性，該系列在50W-200W功率段可實現無外置散熱片設計，僅通過PCB板散熱即可穩定工作，大幅降低了BOM成本和產品體積；而在300W-440W的高功率段，僅需簡單加裝散熱片即可滿足散熱需求。與LLC諧振方案相比，TOPSwitchGaN反激方案的元件數量從104個精簡至74個，且無需額外的前級PFC電路和輔助供電電源。這不僅簡化了設計流程，還使電路板尺寸縮小近20%，顯著提升了產品的可生產性和成本競爭力。此外，該系列與PI此前推出的TinySwitch-5 IC引腳兼容，便于客戶快速完成方案升級與替換，進一步縮短了設計周期。

三是，數字控制與精細調節的創新突破。TOPSwitchGaN沿用了TinySwitch-5的數字控制架構，其輸出電壓精度在單臺測試中可達±0.5%，批量生產時綜合調整精度優于±5%，這為某些應用場景提供了使用穩壓管替代TL431的低成本方案。而導通時間延長技術，則解決了低壓輸入時的滿載輸出問題，允許使用更小的輸入濾波電容。同時，150kHz的最高開關頻率在EMI與變壓器尺寸之間提供了設計權衡空間，給予工程師更多靈活性。另外，在動態響應方面，數字控制環路配合光耦反饋，實現了微安級控制電流，不僅響應速度快，還允許使用更小的輸出濾波電容。以上這些細節優化，共同構成了TOPSwitchGaN在系統層面的綜合優勢。

反激拓撲與LLC諧振拓撲的差異

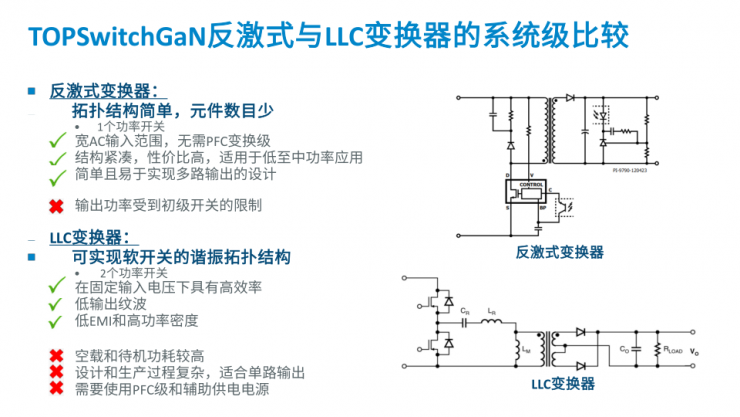

為了進一步說明TOPSwitchGaN的優勢，Jason Yan重點對比了反激拓撲與LLC諧振拓撲的差異。他指出，LLC諧振拓撲雖在固定輸入、固定輸出電壓的滿載場景下效率較高，且EMI干擾小、輸出紋波低，但是存在輕載效率低、空載功耗高、設計復雜、僅支持單路輸出等局限，并且大多數情況下需要搭配前級PFC電路，進一步增加了成本和體積。而TOPSwitchGaN反激方案不僅支持90-264V寬電壓輸入，還能輕松實現多路輸出設計，僅需增加變壓器繞組和整流濾波電路，即可實現8V、12V、24V等多種輸出電壓，因此更適合電動自行車充電器、家電、工業電源等需要寬電壓、多輸出的應用場景。

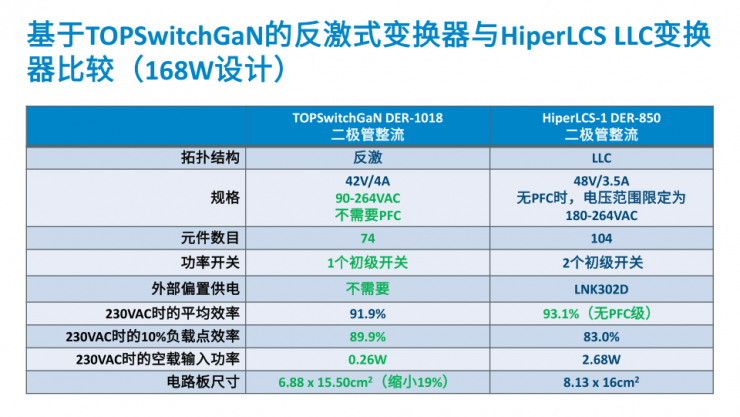

通過具體的工程案例對比，Jason Yan量化了TOPSwitchGaN的性能優勢。在168W設計方案中，采用TOPSwitchGaN的反激方案（DER-1018）與采用HiperLCS-1的LLC方案（DER-850）相比，230VAC輸入時的輕載效率達到89.9%，遠超LLC方案的83.0%；空載輸入功率僅0.26W，遠低于LLC方案的2.68W；電路板尺寸縮小19%，元件數量減少30個，綜合成本優勢顯著。即使在高壓輸入場景下，LLC方案不加PFC時效率略高于反激方案，但無法支持寬電壓輸入，應用范圍受限；若加上PFC電路，其效率則低于TOPSwitchGaN反激方案。

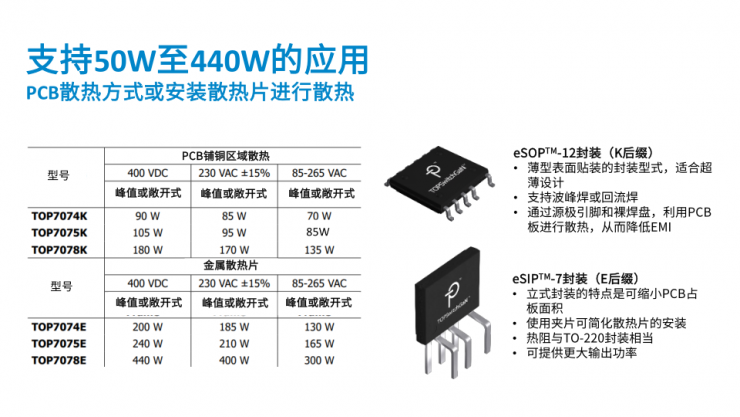

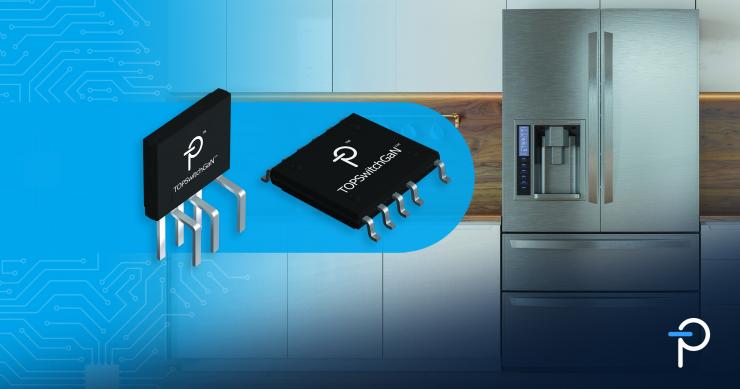

在產品封裝與供貨方面，TOPSwitchGaN可提供兩種封裝形式，以滿足不同應用需求。其中，eSOP?-12表面貼裝封裝（K后綴）適合超薄設計，無需散熱片即可實現135W（85-265VAC）輸出，非常適用于家電等場景；而eSIP?-7立式封裝（E后綴）可最大限度減少PCB占板面積，熱阻與TO-220封裝相當，加裝散熱片后可實現更寬功率范圍，適用于電動工具、電動自行車充電器等場景。

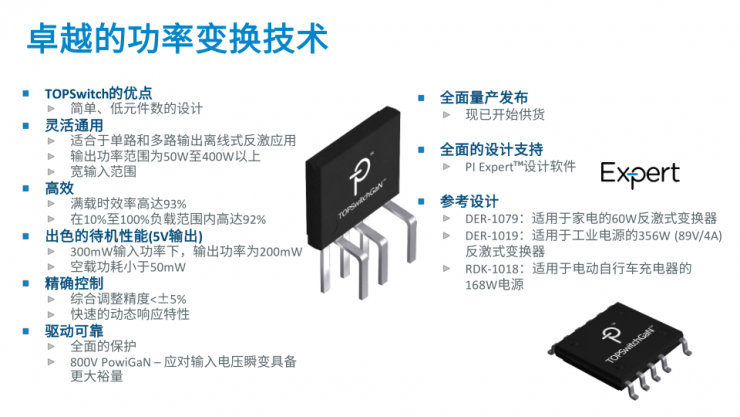

目前，該系列產品已正式量產供貨。為了幫助工程師快速上手，PI為新產品提供了豐富的設計支持：PI Expert設計軟件已支持TOPSwitchGaN的變壓器設計；DER-1079（60W家電電源）、DER-1019（356W工業電源）和RDK-1018（168W電動自行車充電器）等參考設計。其中，RDK-1018還提供實物電源板，便于客戶快速評估和開發。

結 語

總之，此次TOPSwitchGaN系列的發布，不僅打破了功率邊界，更重新定義了中高功率電源的設計標準。作為PI在反激拓撲領域的突破性產品，TOPSwitchGaN將反激拓撲的簡單性、低成本優勢與氮化鎵技術的高效能、小體積優勢完美結合，為工程師提供了更靈活、更具成本競爭力的設計選擇，有望推動家電、電動工具、工業電源等領域的產品升級。

正如Jason Yan所言：“反激電源的功率上限提升，得益于GaN器件和控制技術的雙重迭代。從早期的三極管、MOSFET到如今的GaN，從模擬控制到數字控制，我們一步步將反激的功率邊界從150W推到250W，再推到今天的440W以上?！边@場由氮化鎵驅動的拓撲演進，正在重新定義電源設計的游戲規則。
