上周說開始盤三極管，周末我專門花時間去研究了小伙伴的留言，又去翻了模電的書，目的是尋找好的切入點。

去翻課本，發現課本上總是會從三極管的發展歷程講起，談?wù)勅龢O管的物理構成，分析內部載流子的傳輸過程，電流的分配關系等等。這些都是偏理論性的，不太符合硬件微講堂的調性，我們要偏工程性，結合應用，貼近實戰。所以，我們直接上面試題吧……

一道面試題

照例，先拋出來一道面試題：我們?cè)谶x擇三極管時應重點關注哪些參數？這道題，比較偏基礎應用，考察應屆生的基礎最合適不過，所以面試中標率很高?；卮疬@個問題，不需要花哨的邏輯和技巧，只需要把積累的知道倒出來即可。但是如果你能稍微拓展一下，可能會讓面試官眼前一亮。

眾里尋他，一臉懵

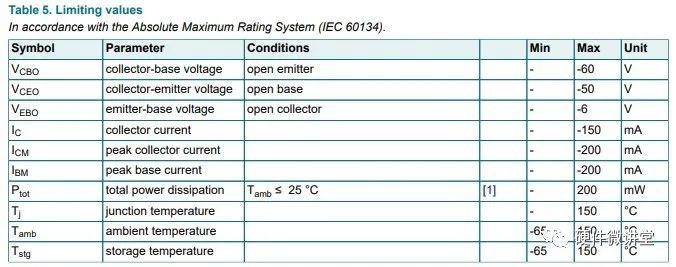

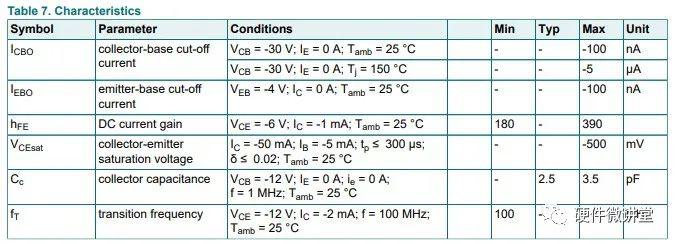

如下圖所示，隨便打開一份BJT三極管的規格書，里面少說有十幾個參數。哪幾個應該重點關注，哪些不用重點關注。如果是自己沒有進行過選型設計，這道題回答起來估計不太容易，可以說是：眾里尋他，一臉懵！

這么多的參數，我們?cè)撊绾稳フ邕x，去界定呢？

不急，這里有三個錦囊，我們照著去“抄作業”即可。

錦囊一

去賣元器件的電子商城上看看，比如貿澤電子、立創商城等。商城為了方便客戶快速找到他們想要的目標器件，設置了多個篩選條件。那這些篩選條件，正好就是我們進行三極管選型時需要重點關注的參數特性。

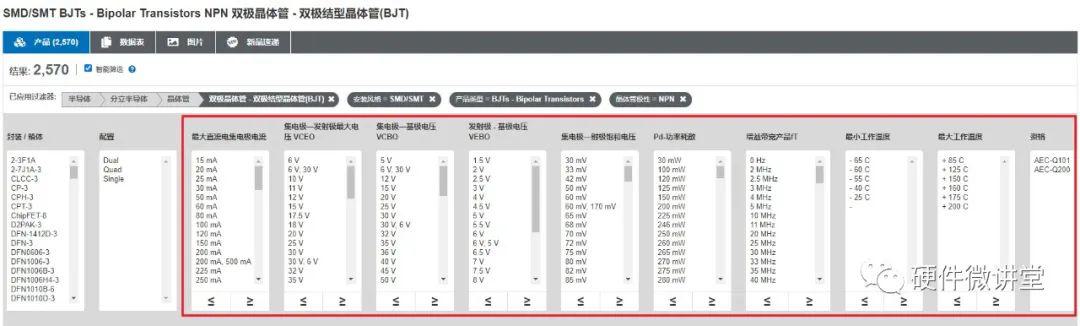

下圖是在貿澤電子上檢索三極管的局部截圖：

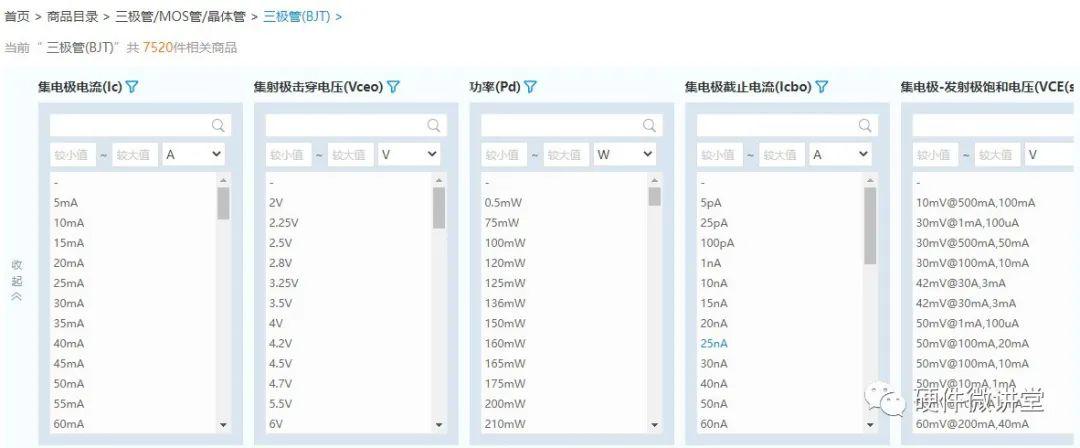

下圖是在立創商城上檢索三極管的局部截圖：

如果你覺得電子商城的數據不太有說服力，OK，沒關系，請繼續打開第二個錦囊。

錦囊二

去元器件大廠的官網看看，比如Onsemi、Nexperia。官網同樣羅列一系列參數篩選條件，便于客戶做選擇。

如下，Onsemi官網關于三極管選型的局部截圖：

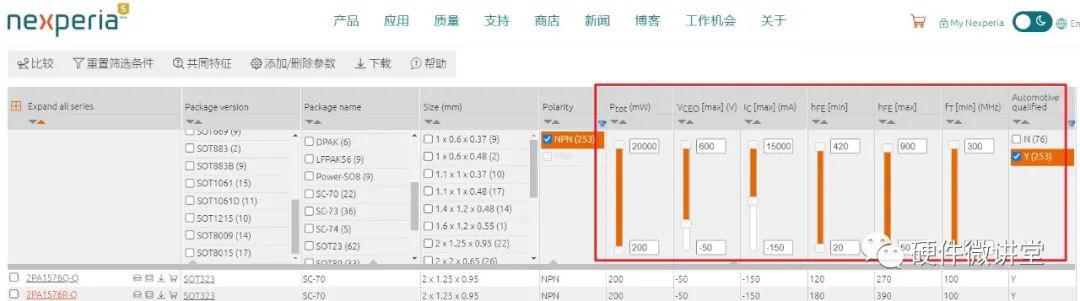

如下，Nexperia官網關于三極管選型的局部截圖：

你可能覺得官網給的選型參數太多，不好記。OK，請繼續打開第三個錦囊。

錦囊三

去實際找一份規格書，看看規格書第一頁，一般都會注明“Features”或“Quick reference data”。

對！這里體現的就是該三極管的最關鍵的特性。你能首先把這些個特性回答出來，準沒錯！

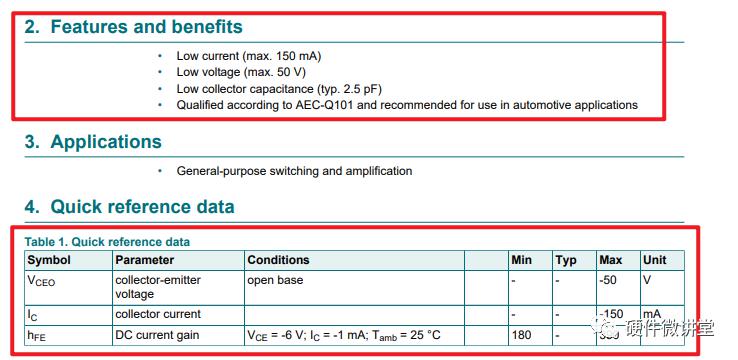

如下圖為Nexperia 某個三極管的Datasheet首頁截圖：

總結

聊到這里，今天要和大家聊的內容也差不多了。簡單梳理下今天聊的內容，三個錦囊妙計，助你快速鎖定三極管在選型時的關鍵特性。

①錦囊一：電子器件商城；

②錦囊二：元器件官網；

③錦囊三：器件規格書的第一頁“Features”或“Quick reference data”。
