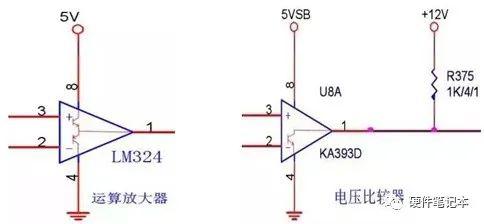

內部框圖如下:

2.比較器需要外接一個從正電源端到輸出端的上拉電阻，該上拉電阻相當于晶體管的集電極電阻。

3.電壓比較器只能用于信號電壓比較，不能用于線性放大電路（比較器沒有頻率補償）。

4.兩者都可以用于做信號電壓比較，但比較器被設計為高速開關，它有比運算放大器更快的轉換速率和更短的延時。

5.放大器與比較器的主要區別是閉環特性!

放大器大都工作在閉環狀態,所以要求閉環后不能自激。而比較器大都工作在開環狀態更追求速度。對于頻率比較低的情況放大器完全可以代替比較器(要注意輸出電平)，反過來比較器大部分情況不能當作放大器使用。

6.因為比較器為了提高速度進行優化，這種優化卻減小了閉環穩定的范圍。而運放專為閉環穩定范圍進行優化，故降低了速度。所以相同價位檔次的比較器和放大器最好是各司其責。

7.運放在開關電源中主要用于反饋電路、過流保護的采樣放大等等。

注意:當使用集成運放或比較器時，如果有多余的運放或比較器未使用的，不能懸空，需要做如下處理，避免引發不必要的問題。

1.比較器正負輸入端同時接地

2.運放正輸入端接地，負輸入端跟輸出端相連，避免產生自激振蕩。
