4.28  AD軟件中如何制作簡單3D元件體？

答：AD軟件有自帶制作簡單的3D元件體用于3D PCB封裝中下面以0603C封裝為例進行簡單介紹。

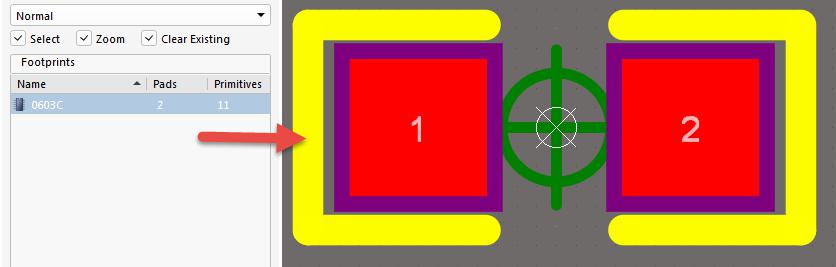

1）導入打開常用的封裝庫，選擇0603C封裝，如圖4-70所示。

圖4-70  選擇0603C封裝

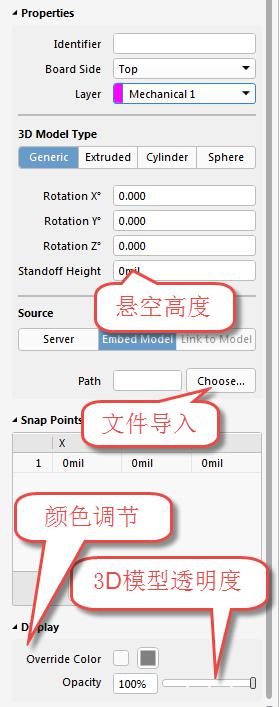

2）首先確定Mechanical層打開，因為3D Body只有在Mechanical層可有效放置成功。跳轉到Mechanical層，執行菜單命令“放置-放置3D元件體”，會出現如圖4-71所示的3D模型模式選擇及參數設置對話框。

圖4-71  3D模型模式選擇及參數設置對話框

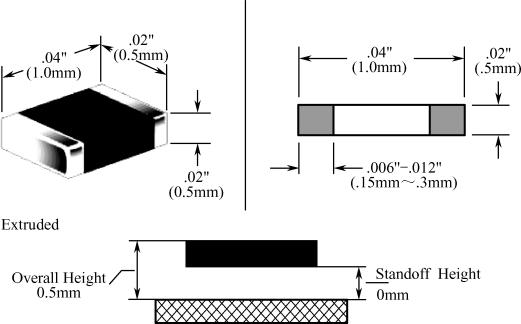

3）這里是自己手工繪制簡單的3D模型，所以此處選擇繪制模型模式，按照0603C封裝規格在高度信息填寫處填寫參數，如圖4-72所示。

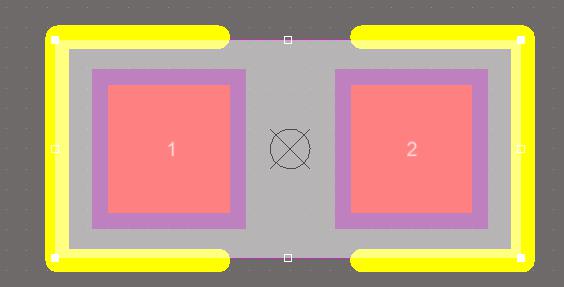

4）按照實際尺寸繪制0603C的邊框（自繪制的一般是顏色絲印本體繪制即可），如圖4-73所示，繪制好的網狀范圍即0603C的實際尺寸。

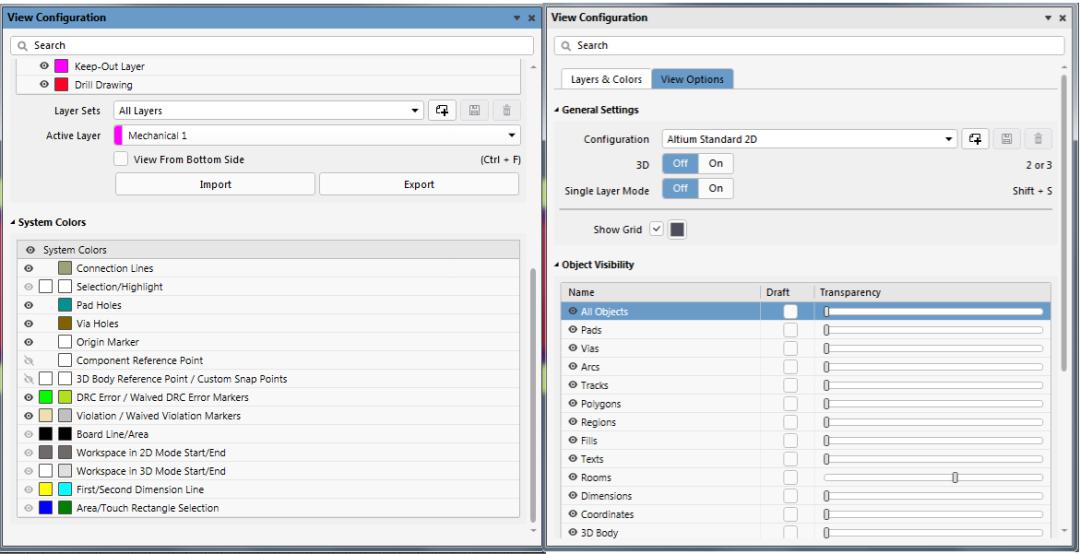

5）繪制完成之后一般會切換到3D模式下，驗證之前一般先檢查下3D顯示選項設置是否正常，按快捷鍵“L”打開3D顯示選項設置對話框，如圖4-74所示，按照圖示標記設置相關選項。

圖4-72  0603C封裝規格及填寫參數

圖4-73  繪制3D Body

圖4-74  3D顯示選項設置

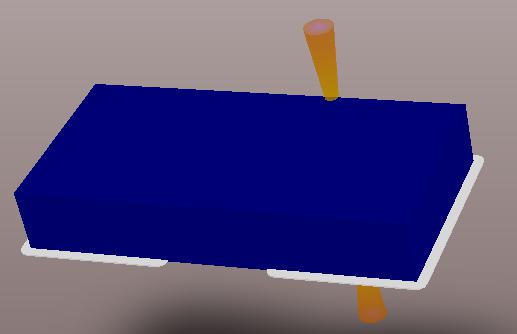

（6）設置好之后，可以在庫編輯界面再切換到3D視圖（按快捷鍵“3”），可以查看繪制好的3D Body的效果，如圖4-75所示。

圖4-75  繪制好的3D Body

在3D模式下，按住“Shift”鍵，然后再按住鼠標右鍵，可以對3D模型進行旋轉操作，從各個方向查看3D模型的情況。

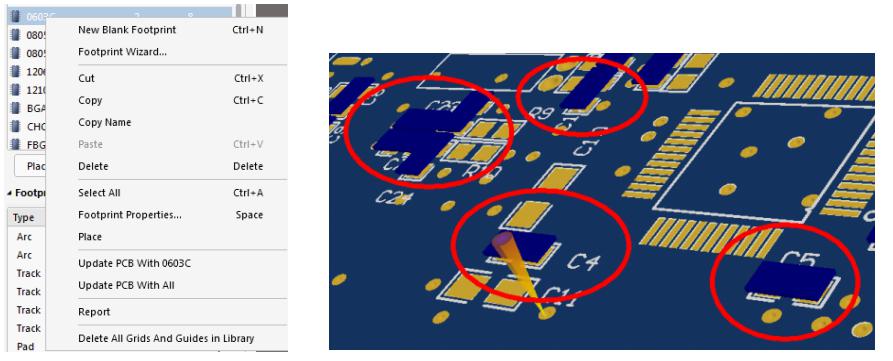

（7）存儲繪制好的3D 封裝庫，在PCB封裝列表中單擊鼠標右鍵，執行“Update PCB With 0603C”命令，更新此庫到PCB中即可。同樣，在PCB中切換到3D視圖，即可查看效果，如圖4-76所示。

圖4-76  PCB中3D效果預覽
