引言

隨著物聯網的快速發展與應用普及,人工智能更加為人們所熟知,同時也深刻影響著人們的日常生活及生產方式,其不但能夠提供便捷化支持,還可以提供良好的安全保障條件。溫控技術早在20世紀就已出現,發展到今天已經基本成熟與完善,從實驗成果轉化為實踐器具。

本文選用AT89S52單片機為控制器,由溫度傳感器DS18B20、液晶顯示屏1602、穩壓芯片AMS1117、功放芯片LM86、喇叭、駐極體等主要元器件構成了一個完整的溫度語音播報系統。單片機可實時響應溫度傳感器輸出的信號,通過LCD同步顯示,其溫度閾值可依據應用場景動態調節,并設置有語音錄音和播報功能。通過多次測試一天中屋內不同時間的溫度,驗證了其精確度、靈敏度和語音播報功能達到預期目標。

1系統設計方案

AT89S52單片機是一款8位微控制器,它因低功耗和高性能的特點而頗受人們喜愛,此外片內存儲空間大,可以進行更為復雜的編程設計,運行速度不會受到很大影響。制造方面采用的是Atme1公司的技術,所以與80C51系列的產品有很好的兼容性。AT89S52單片機擁有帶電可擦可編程只讀存儲器和8位CPU,使其能夠適用于絕大多數場合。

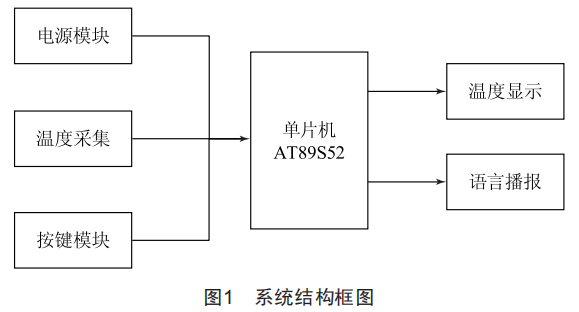

因此,本文選用AT89S52單片機為控制器,溫度傳感器DS18B20、實時語音芯片ISD4004和按鍵模塊等均為外部設備串行通信元件。系統結構如圖1所示。

2系統硬件設計

2.1單片機最小系統

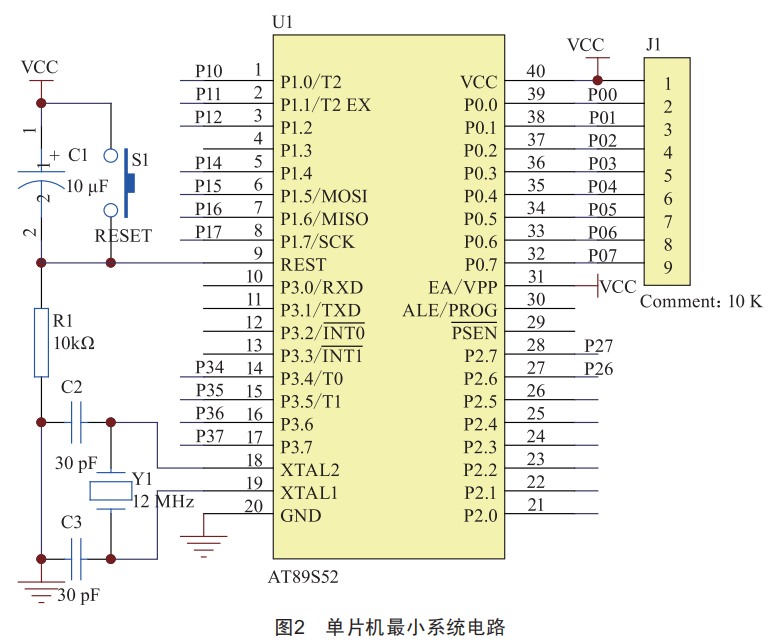

本項目中,單片機構成的系統有很多I/0接口可以進行多個微型處理器的嵌套,可以方便地搭建各種所需的系統:可編程性較強,可以通過仿真軟件實現仿真模擬,以確保方案的可行性。系統設計過程中會用到單片機定時器以實現延時功能,此外還有中斷系統等。其構成電路如圖2所示。

2.1.1復位電路設計

重啟作為微型控制系統執行的第一個步驟,是針對芯片整個電路實施控制,芯片中電路初始化,返回到預定的初始狀態。外部的復位電路控制著AT89S52的恢復,復位電路一般有兩種—上電復位和手動復位,前者使用較多。

上電復位是一種比較簡單的復位重啟電路,一般在RST端口和高電位中間加一個電容,之后接一個電阻再接地。上電復位一般是指在閉合電源開關前,將一個很短的高電平信號輸送到RST輸入端,之后在電源給電容充電時這個復位信號會降低,因此RST引腳高電平維持時間具體以電容充電時間為準,一般情況下,RST輸入端口的高電平信號應保證充足的時間。

在手動復位時需要于復位端口加載高電平。一般在使用方式上,是于VCC端和RST中另外增設按鍵,在按鍵按下之后VCC與RST電位相同,動作時間一般為幾十毫秒,可以使系統在安全的環境內重啟。

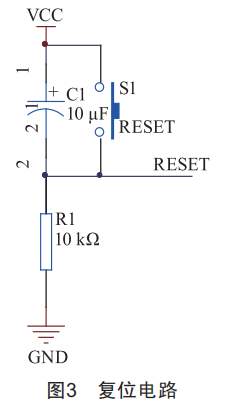

該系統復位電路圖如圖3所示。

2.1.2時鐘電路設計

由于單片機各個部分的執行都是以時鐘頻率作為參考,計數和延時等最常用的功能都依靠時鐘電路來實現,因此時鐘電路的精確性決定著整個系統的穩定性與可靠性。時鐘頻率的大小直接影響著單片機運行速度,一般時鐘電路的設計有兩種—外部時鐘和內部時鐘,電路如圖4所示。

圖4時鐘電路

2.2系統外設電路設計

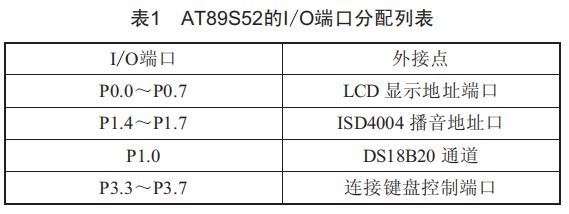

AT89S52內包含有32個I/O口、4k的flaSh、128位RAM、40個引腳、5個中斷、2個16byteS的可編程定時計數器、2個全雙工串行通信口、wDT電路、片內時鐘振蕩器。AT89S52的I/O端口分配情況如表1所示。

在設計中,AT89S52的P0.0~P0.7與LCD的D0~D7相連,以實時顯示溫度:P1.4~P1.7與語音芯片ISD4004的M1S0、M0S1、SS以及SCLK對應連接:P1.0與DS18B20的第二個管腳相連,實現單片機與傳感器的雙向通信:擴音器模塊的+1NPUT與ISD4004的AND0UT相連。

2.3電源電路設計

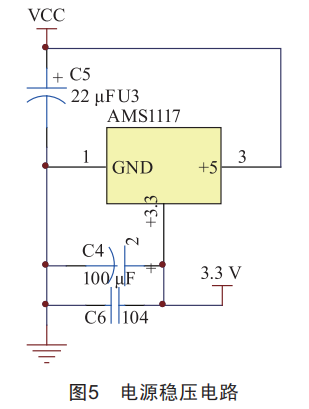

干電池電池容量有限,持續時間短,成本高,隨著外設的增多和時間的推移,電池電壓在不斷減小,不能保證系統的正常運行,因此本系統采用獨立的DC5V供電。外部電源接到系統5V的DC端口之后經過自鎖開關給整個系統提供電源,此外,以穩壓芯片AMS1117構成穩壓電路,能夠?qū)?V電壓變?yōu)?.3V給語音芯片ISD4004使用,保證了整個系統的穩定工作。電源穩壓電路如圖5所示,其中C4為極性電容,能夠進行穩壓:C6為非極性電容,能夠進行濾波,屬于低通濾波器,保留直流成分。

2..溫度采集模塊設計

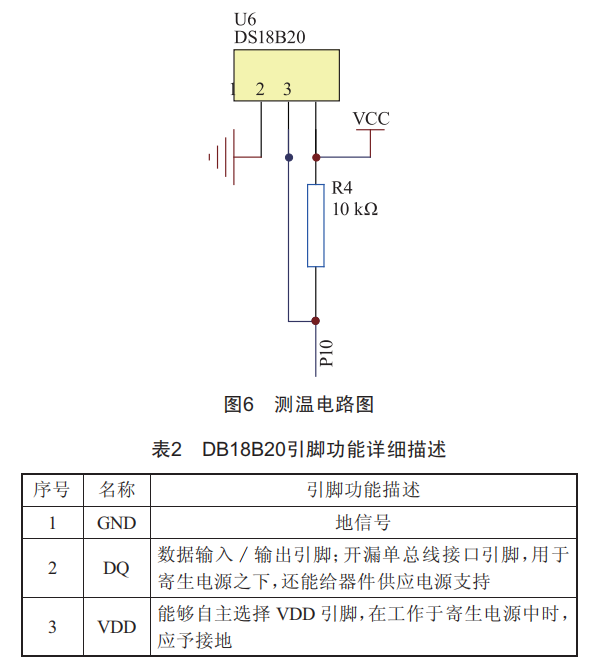

DS18B20是DallaSSemiconductor第一款支持"單線總線"接口的溫度傳感器,測量精度為士0.5℃,測量精度高,能夠適應復雜惡劣的環境,對于微處理器處理,能夠直接將溫度轉換為串行數字量。DS18B20采用單線總線,可用數據線直接供電,因此可以不使用任何外圍設備,減少了外圍設備的使用量。因此,系統選擇DS18B20為溫度采集器,測溫電路圖如圖6所示。

DQ腳作為溫度傳感器中的關鍵要素,其主要功能情況如表2所示。

2.54LC顯示模塊設計

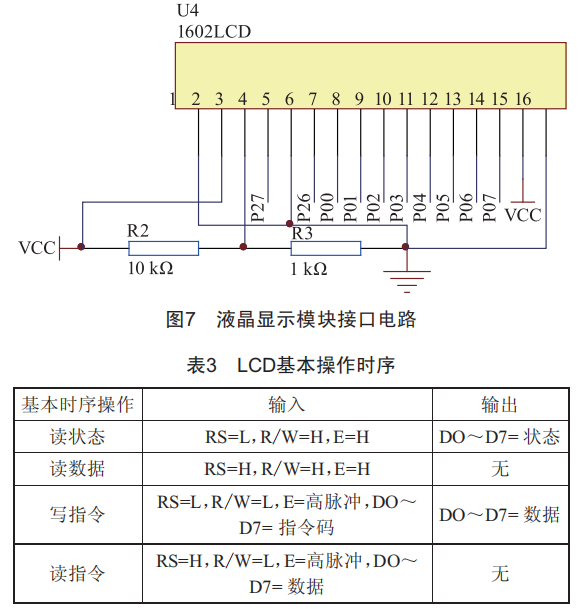

本文選用LCD1602作為顯示單元。LCD1602的工作原理是基于液晶自身的特點,通過改變顯示區域的電壓大小來控制顯示器工作。LCD1602有16個引腳,其與單片機的應用連接電路圖如圖7所示,LCD基本操作時序如表3所示。

2.6語音播報電路設計

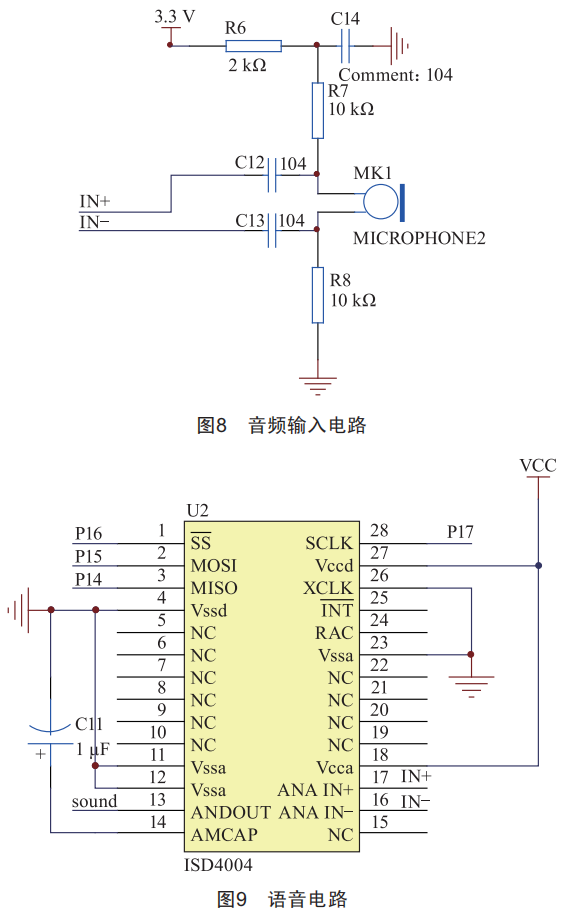

ISD400系列適用于手機和其他便攜式電子設備,工作電壓3V,能夠錄音8~16min,音質較好,具備CM0S技術,內部還包含振蕩器、平滑濾波器、音頻放大器等。在進行芯片設計時需要考慮到所有的控制要求,并且能夠用串行通信接口輸入。在模擬的體積存儲技術中,每個樣本都直接存儲在閃存中,因此可以非常自然地再現,很大程度上減少了一般的固體錄音電路產生的"金屬聲"和量化噪聲。音頻輸入電路如圖8所示,語音電路如圖9所示。

3系統的軟件設計

C語言單片機的編程設計,大多數人選擇使用Kei1,在Kei1中不論是選擇C語言編程還是匯編都非常方便。本文選用Kei1uViSion5進行軟件設計,Kei1uViSion5可以很好地兼容之前的版本,并加大對Cortex系列的開發力度,不論是界面還是開發環境都進行了升級優化。3.1系統主程序設計

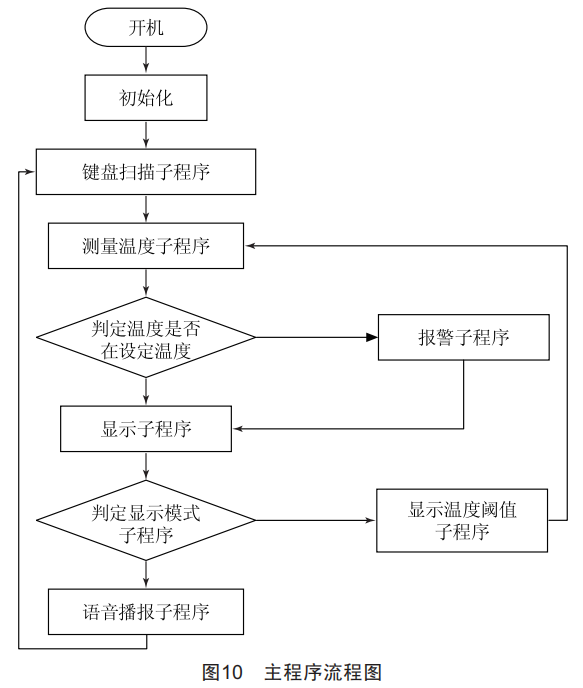

程序在開始執行時首先要對主程序進行初始化,如溫度檢測程序、I/0口的初始化等。初始化結束后,執行溫度測量的相關程序,實時測量當前的溫度值。將測得值與設定值進行比較,判斷此溫度是否超過了閾值,如果超過溫度上限或下限,則調用報警子程序并進行語音提示。主程序流程圖如圖10所示。

3.2測溫子程序設計

該系統能夠正常工作的充分條件是能夠精準地測量溫度。若溫度采集缺乏準確性,則即使后面單片機對信號處理得再好或者顯示電路、語音播報報警都能夠正常準確工作,實際結果也還是達不到要求,整個系統不能準確進行溫度測量及語音播報[8]。因此,DS18B20能否正常工作關系到整個系統能否正常運行。

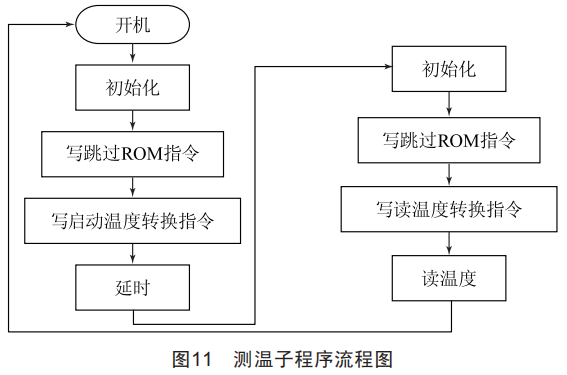

DS18B20在通信時發送和接收信號是分開進行的,具備明確定義,其基本規則為:初始化DS18B20(發復位脈沖)二發出命令二對數據進行初步處理。其程序流程如圖11所示。

4系統仿真及其結果分析

系統各項功能仿真方法及結果如表4所示。

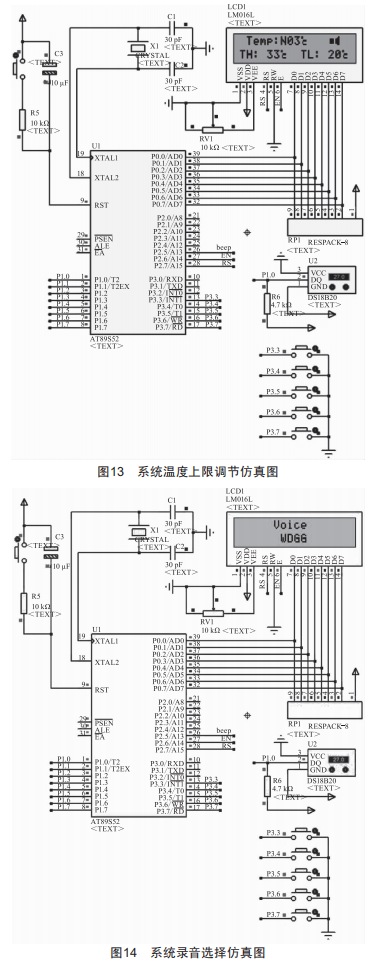

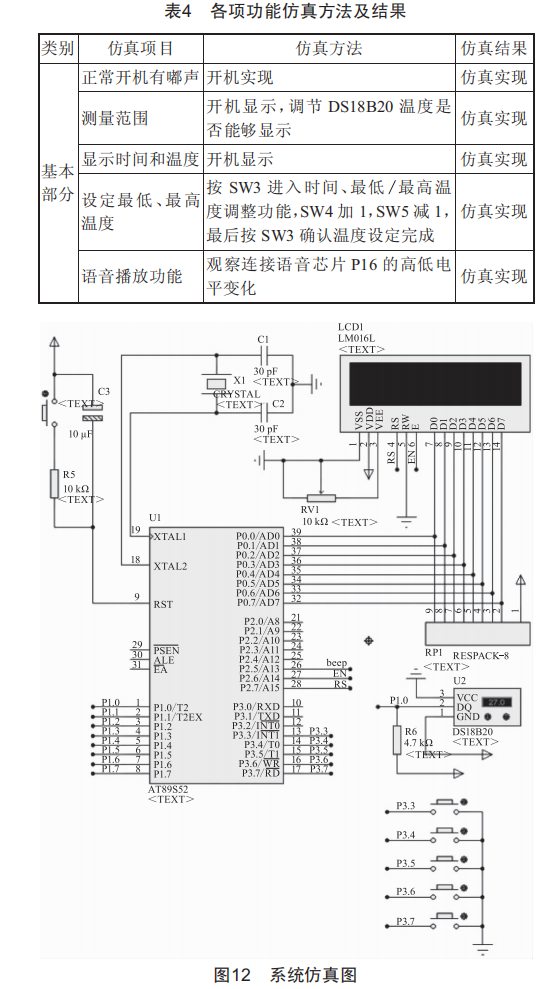

利用ProteuS進行的系統仿真如圖12所示,顯示屏可以實時顯示當前溫度,通過按鍵可以實現語音播報功能的切換和溫度上下限的調節,系統溫度上限調節仿真圖如圖13所示,系統錄音選擇仿真圖如圖14所示。

5結語

本項目基于ProteuS和單片機AT89S52完成了溫度語音播報系統的設計及研發工作,不僅實現了溫度實時監測,而且可自由錄制提示語音、靈活部署,適用于公共場所、倉儲庫房、客廳、智能化建筑等領域的多點溫度檢測。整個系統采用模塊化設計,結構簡單,調試結果表明系統符合預期目標,可有效保障人們的日常生活安全。
