1波磨測量小車(CAT)概述

單軌波磨測量小車(CAT)系統專用于在現場測量及分析鋼軌縱向波紋。

1.1單軌波磨測量小車(CAT)組成

手推小車包括兩個活動組件:

(1)沿兩根鋼軌運行的加速計感應器,用于測量波磨。

(2)計數器一個,當小車沿軌道行駛時,定期發射出脈沖,以便確定小車的位置。

內置于CAT系統里的后期處理軟件可對鋼軌位移后運行進行檢驗,并將位移分析成幾個固定的波長范圍和一個用戶定義的波長范圍,還可統計出其他數據。l.2單軌波磨測量小車(CAT)功能

對原始或經過濾波器的位移圖像進行分析還能得出以下統計數據:

(1)移動平均峰間位移:

(2)移動平均均方根(RMS)位移:

(3)塊平均均方根(RMS)位移。

每個統計波長范圍組合皆可有不同的平均窗,原始數據或原始數據的某個區段也會被分析處理用于提供RMS位移的1/3倍頻程分析(通過波長)。除用于上述所有鋼軌波磨圖的測量之外,通過仿真輪可對數據選擇性地進行預處理,以此確定測量輪軸的位移輪廓,這在鋼軌噪聲的預測方面是非常有用的。

2單軌波磨測量小車(CAT)應用分析

2.1說明

檢測地點:大連地鐵2號線(K16＋300~K17＋000曲下股)。

檢測原理:波磨儀采用接觸式檢測、慣性基準法原理(圖1),光電位移計進行測量計算分析。

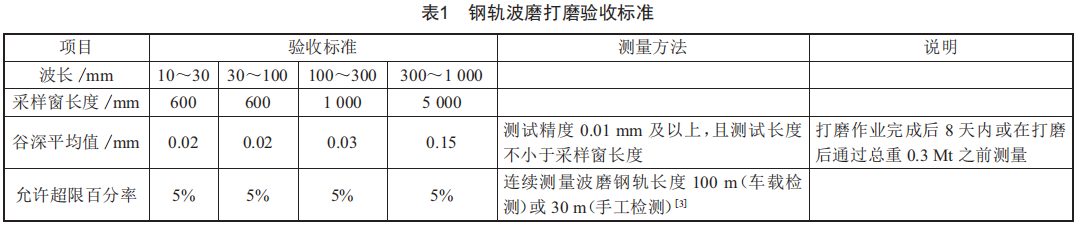

將采集的原始數據波形圖,通過類似于傅里葉變換的算法,基于一系列的正弦和余弦函數來擬合出原始數據的波形,之后再將這一系列的正弦和余弦函數按4個波段組合起來,形成不同個波段的波形圖。波磨分析執行標準見鐵運(2012)83號《高速鐵路無碓軌道線路維修規則(試行)》,如表1所示。

2.2波磨分析

2.2.110~30mm波長分析

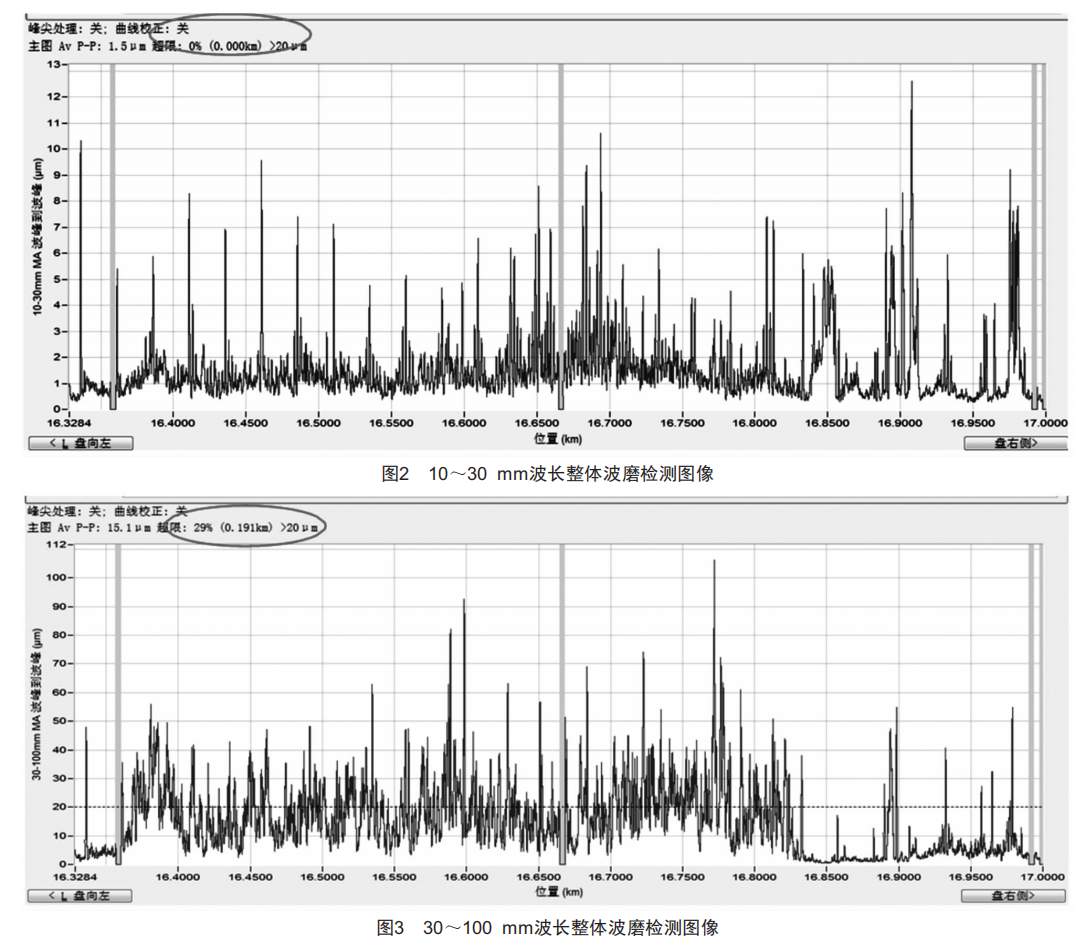

如圖2所示,10~30mm波長整體波磨檢測圖像(按采樣窗600mm,谷深平均值0.02mm設定分析)超限率為0%。

2.2.230~100mm波長分析

如圖3所示,30~100mm波長整體波磨檢測圖像(按采樣窗600mm,谷深平均值0.02mm設定分析)超限率為29%。

2.2.3100~300mm波長分析

如圖4所示,100~300mm波長整體波磨檢測圖像(按采樣窗1000mm,谷深平均值0.03mm設定分析)超限率為71%。

2.2.4300~1000mm波長分析

如圖5所示,300~1000mm波長整體波磨檢測圖像(按采樣窗5000mm,谷深平均值0.15mm設定分析)超限率為2%。

2.3波磨綜合分析

對上述4個波長范圍內超限率進行分析,100~300mm波長超限率最大,為71%,屬中短波嚴重超限問題。

2.4波磨超限統計

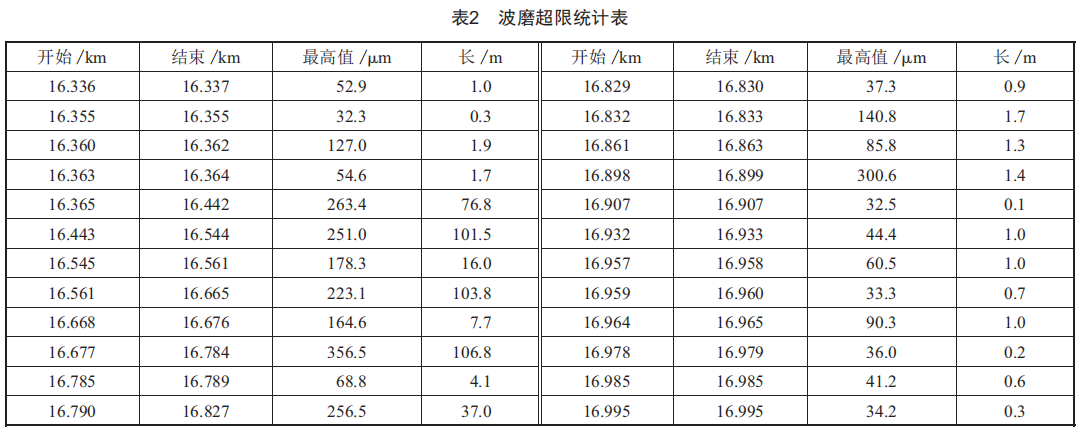

根據綜合分析結果,確定100~300mm波長超限率最高,按谷深平均值0.03mm設定,具體超限范圍地段如表2所示。

2.5建議整治區段

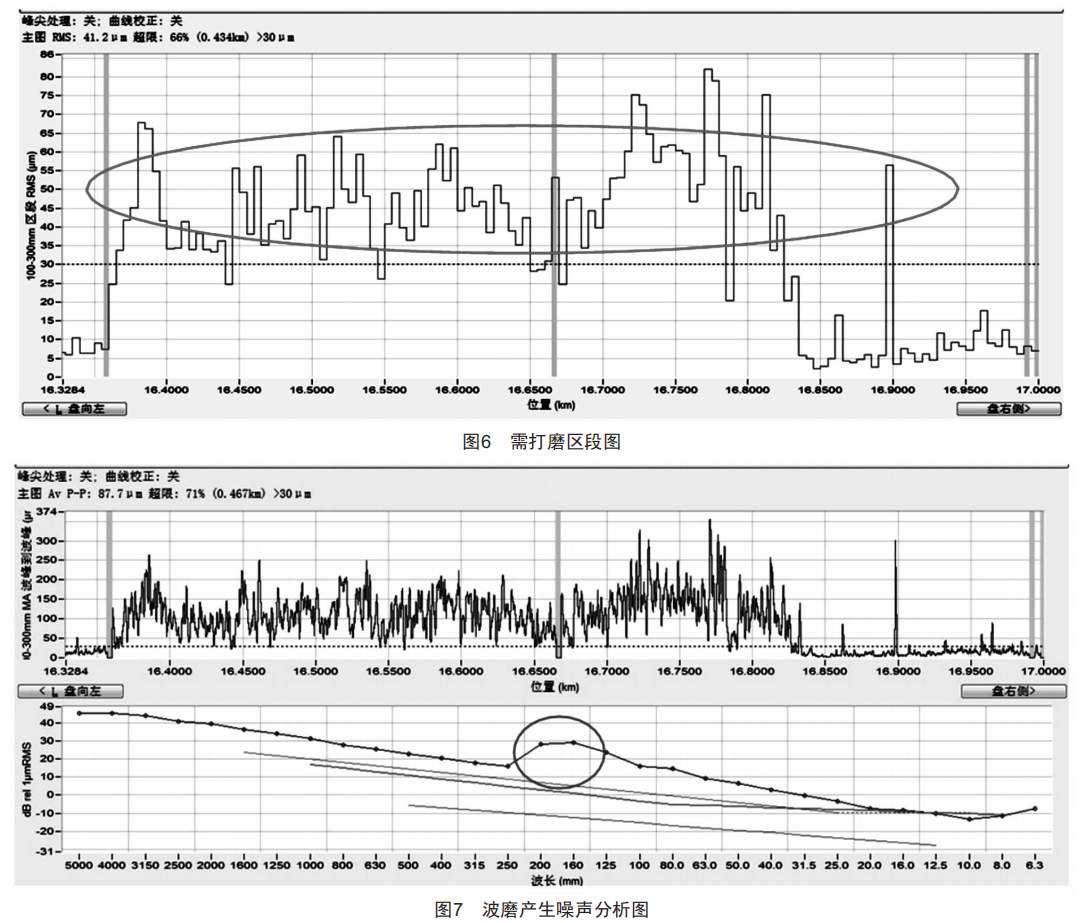

根據綜合分析結果,按100~300mm波長分析,以5m為打磨長度單位進行區段統計分析,得出以下區段需打磨,如圖6所示。

2.6波磨產生噪聲分析

經過與標準基線的對比,可綜合分析得出波長在140~230mm范圍內產生的噪聲較為明顯,普遍超過標準基線20dB左右,如圖7所示。

3結語

綜上所述,大連地鐵應結合建設和運營維修特點,形成一定的評價指標,科學評價鋼軌波磨等級,按照公司相關標準制度和管理理念,制定鋼軌打磨標準,合理安排打磨計劃,完善鋼軌打磨驗收制度,控制鋼軌波磨的發生發展速率,努力改善地鐵軌道和車輛病害頻發的現狀,提升地鐵運營安全水平。
