數字PID

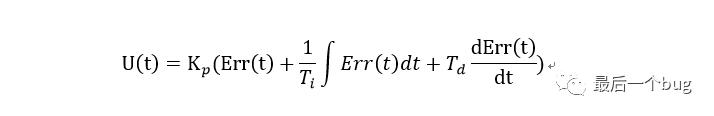

在前面跟大家簡單描述了連續域內的PID算法表達式，而連續域中該算法需要通過相應的模擬電路來進行實現，特別是一些沒有數字芯片的嵌入式系統是經?？梢姷?。

但隨著數字系統的應用，特別是單片機系統，數字PID更加得到廣泛的應用，被大部分人所熟知的兩種數字PID，分別是位置式PID和增量式PID。

大部分的教材都會描述著兩種形式的數字PID，然而這些教材一上來就介紹位置式PID與歷史狀態相關，過去會對現在的控制輸出產生影響，而增量式PID僅僅只與最近的幾次誤差數據相關。

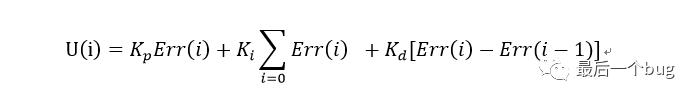

如下是位置式PID表達式:

而增量式PID的形式則可以通過位置式進行如下表達式處理得到:

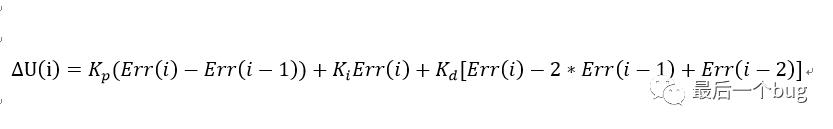

如下便可以得到增量式的表達式：

這樣看來增量式PID只與最近的兩次誤差有關系，不會存在累積誤差的問題，說來增量式PID必然是更好的，那為何還要介紹位置式PID呢？

也有伙計在自己的程序中使用增量式PID的表達式，畢竟增量式PID其輸出僅僅只是控制量的增量，最后還是需要把輸出量進行累積，這與位置式根本沒啥區別。

于是很多初學者，甚至一些用PID多年的工程師對此都抱有一絲疑問。

其實這兩種數字PID的應用場景是有區別的，增量式PID控制輸出的僅僅只是控制量的增量，其主要是應用在執行機構帶有積分部件的被控對象，而位置式PID其輸出的是實際的控制量，則用于不帶積分環節的執行機構。

當然如果在一些不帶積分環節的執行結構系統中你執意要使用增量PID的形式也無傷大雅，只是最后用數字積分進行處理后輸出，其與位置式PID式?jīng)]有差異，增量式PID的優勢并沒有展現，因為真正單獨使用增量式PID的執行機構的積分環節是連續的，這是數字離散的方式無法比擬的。
