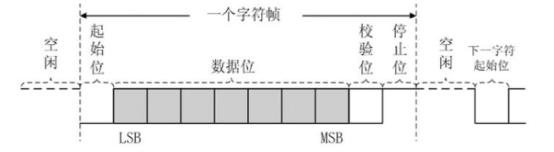

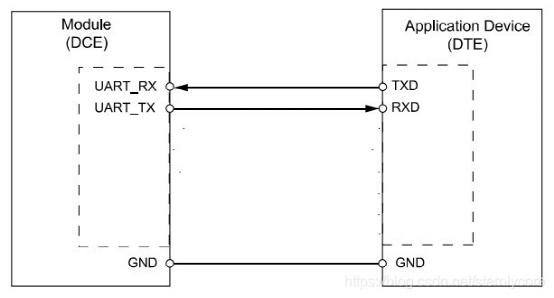

[導讀]串口是“串行接口”的簡稱，即采用串行通信方式的接口。串行通信將數據字節分成一位一位的形式在一條數據線上逐個傳送，其特點是通信線路簡單，但傳輸速度較慢。因此串口廣泛應用于嵌入式、工業控制等領域中對數據傳輸速度要求不高的場合。串行通信分為兩種方式：同步串行通信和異步串行通信。同步串行通信需要通信雙方在同一時鐘的控制下，同步傳輸數據；異步串行通信是指通信雙方使用各自的時鐘控制數據的發送和接收過程。UART是一種采用異步串行通信方式的通用異步收發傳輸器（universal asynchronous receiver-transmitter），它在發送數據時將并行數據轉換成串行數據來傳輸，在接收數據時將接收到的串行數據轉換成并行數據。UART串口通信需要兩根信號線來實現，一根用于串口發送，另外一根負責串口接收。UART在發送或接收過程中的一幀數據由4部分組成，起始位、數據位、奇偶校驗位和停止位，如下圖所示。其中，起始位標志著一幀數據的開始，停止位標志著一幀數據的結束，數據位是一幀數據中的有效數據。校驗位分為奇校驗和偶校驗，用于檢驗數據在傳輸過程中是否出錯。奇校驗時，發送方應使數據位中1的個數與校驗位中1的個數之和為奇數；接收方在接收數據時，對1的個數進行檢查，若不為奇數，則說明數據在傳輸過程中出了差錯。同樣，偶校驗則檢查1的個數是否為偶數。
