一、背景

工業上大多數低功耗手持設備對于電池電量的監控，多是采用單片機的ADC直接采樣得到的，此時必須注意AD采樣的瞬時或平均電壓值，否則會引起電量顯示、電量傳輸錯誤。

二、基礎知識

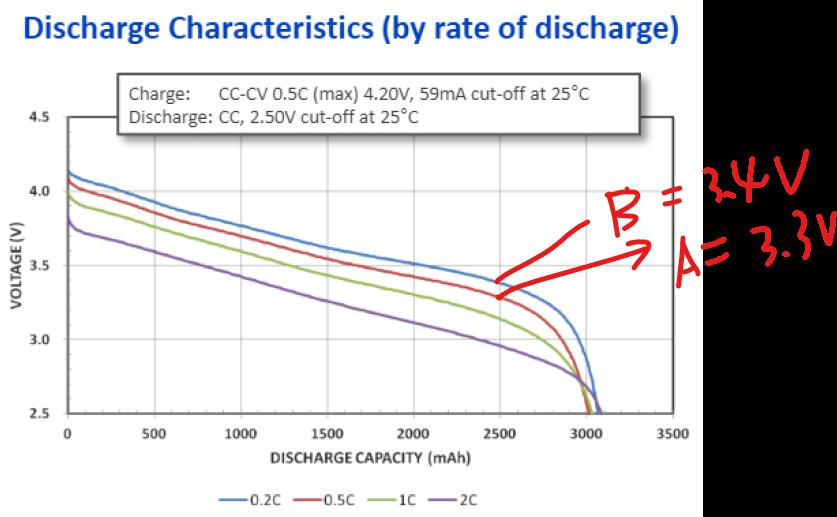

以18650鋰電池電壓采樣為例，從上圖常溫25°C放電曲線可以看出，

以0.2C CC放電，B點表示放電2500mAh時刻，鋰電池電壓3.4V；同理

以0.5C CC放電，A點表示放電2500mAh時刻，鋰電池電壓3.3V；

1、什么是CC-CV?

CC即恒流，此處表示1475mA, CV即恒壓，此處表示4.2V（鋰電池滿電電壓讀數）

2、什么是0.2C,0.5C?
以滿電量3000mAh計算，

1C表示3000mA電流充電，1小時充滿。

0.2C就是0.2*3000=600mA

0.5C就是0.5*3000=1500mA

（此處對鋰電池充電芯片選擇有幫助，后續可以寫一點）

3、為什么選擇2500mAh？

因為2500mAh前面放電曲線斜率平緩，電池電壓下降平緩，2500mAh后面放電速度加快，阻抗變小。

三、正文

由于鋰電池充電芯片是按照CC-CV模式充電，電量充滿時會有LED指示，所以4.2V不做判斷。

AD采集電壓：大于3.8V表示高電量，3.8V-3.6V中電量，3.6V-3.4V低電量，小于3.4關機；那么如果只取這3個點的ADC采樣值的話，由于系統負載在輕載和重載之間切換，導致電池電量一直在跌落或上升，從而造成顯示電壓不停變化，電量指示來回切換。這時就必須用遲滯比較器的方法來設置電壓值。

為什么要在3.4V關機？

1、對于關機電壓要取最穩妥的，像射頻發射之類的要保證大于3.4V遙控正常工作。

2、鋰電池過放后，再次充電會充不進去電。

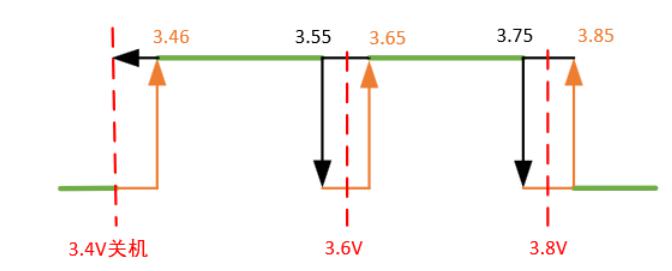

遲滯比較示意圖：

a. 首先測試出負載切換的時候，電壓跌落或上升 △V;

b. 利用幾個節點電壓和△V組合計算出安全電壓范圍。

黃線表示充電狀態，黑線表示放電狀態。

eg:   △V=0.05V

充電：3.46V-3.65V(低電量)→ 3.65V-3.85V(中電量) → >3.85V (高電量)

↓↓↓↓↓↓

放電：3.40V-3.55V(低電量) ← 3.65V-3.75V(中電量) ← > 3.75V(高電量)
