在上家公司的時候，同事面試硬件工程師老愛提問Flyback電源相關的知識，有沒有了解啊，電源架構啊，變壓器的參數等等。包括現在ACDC電源還停留在高中時候變壓器匝數比等于電壓比，從來沒有接觸過這方面的知識，220VAC市電還是挺危險的，直流12V、24V小功率電源隨便怎么玩都不擔心。

最近整理文檔的時候無意中發現一部分原理圖中居然有這塊電路，正好學習一下。

    最早電源都是 SSR 類型的，也就是副邊反饋。但為了把電源體積做更小，研發出來了 PSR 類型的電源，也叫原邊反饋類型。其實就是把光耦和基準TL431省掉了，但是在初級電源開關增加了恒流和恒壓功能。

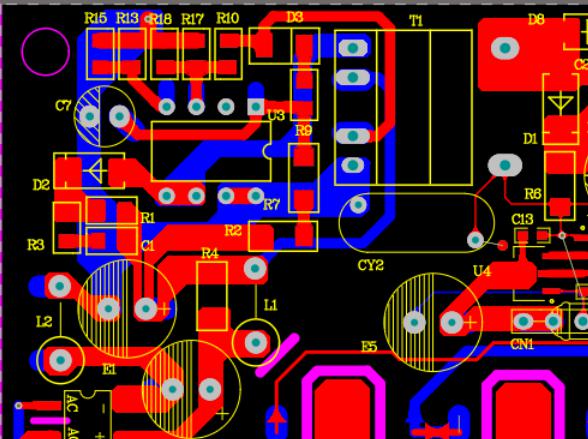

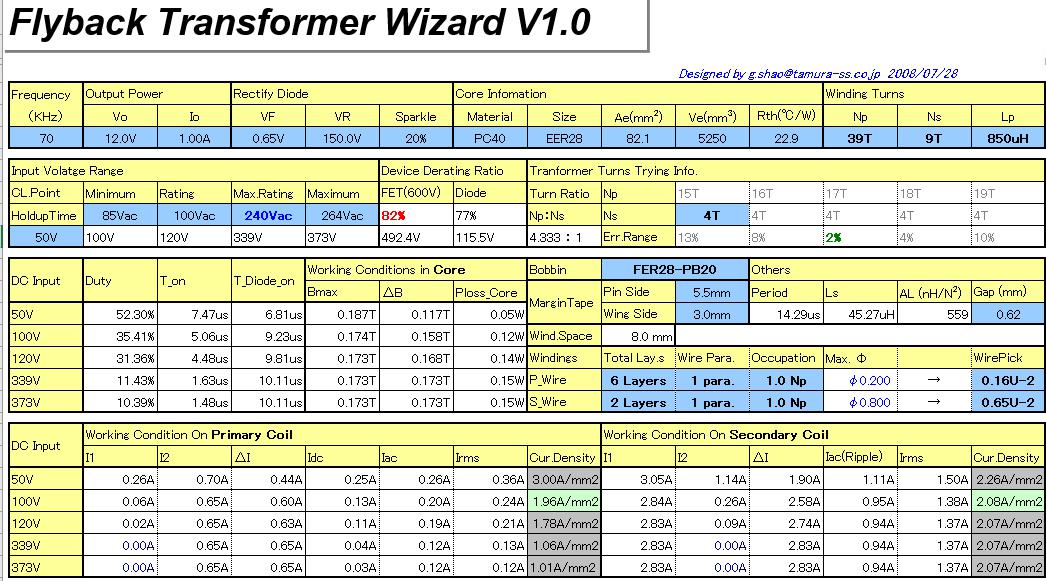

    這是用在衛生間的集成吊頂?shù)目刂瓢?，取?，取暖2，換氣，吹風等功能。  反激電源開關選的PSR類型的OB2530P，電路其他參數都有，市電設計零線火線要注意安規設計，滿足爬電距離要求，不行就開槽，槽孔1mm，這樣AC就走槽孔邊緣走，不走直線了。最麻煩的就是變壓器需要設計一下，現在也沒啥用。。。。不過變壓器可以參考邵革良博士反激變壓器的設計，估計再研究一下就可以找廠家做成品了，買點元器件回來試試功能，成功的話小功率適配器就可以自己玩玩了。

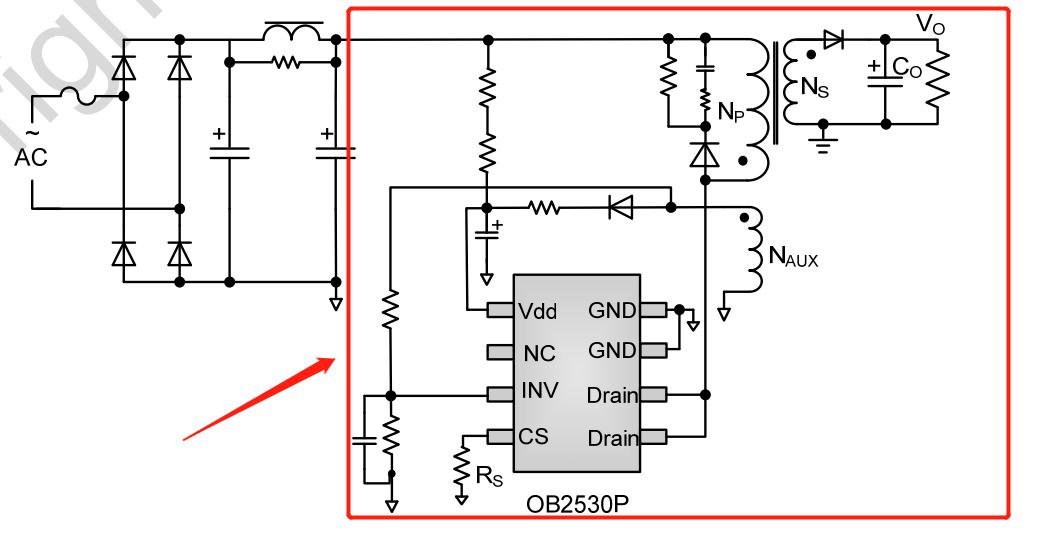

    從整流橋后面的電路開始，對應OB2530的應用電路。
