ADF4350調試筆記
分享一個以前調試的ADF4350設計筆記，可輸出0dB本振信號。網上有很多成功的設計案例，但是調試的時候會遇到很多其他問題，所以只能在設計的時候考慮全面。ADF4350具有一個集成電壓控制振蕩器(VCO)，其基波輸出頻率范圍為2200-4400MHz。此外，利用1/2/4/8/16分頻電路，用戶可以產生低至137.5 MHz的RF輸出頻率。對于要求隔離的應用，RF輸出級可以實現靜音。靜音功能既可以通過引腳控制，也可以通過軟件控制。同時提供輔助RF輸出，且不用時可以關斷。
一、原理圖設計

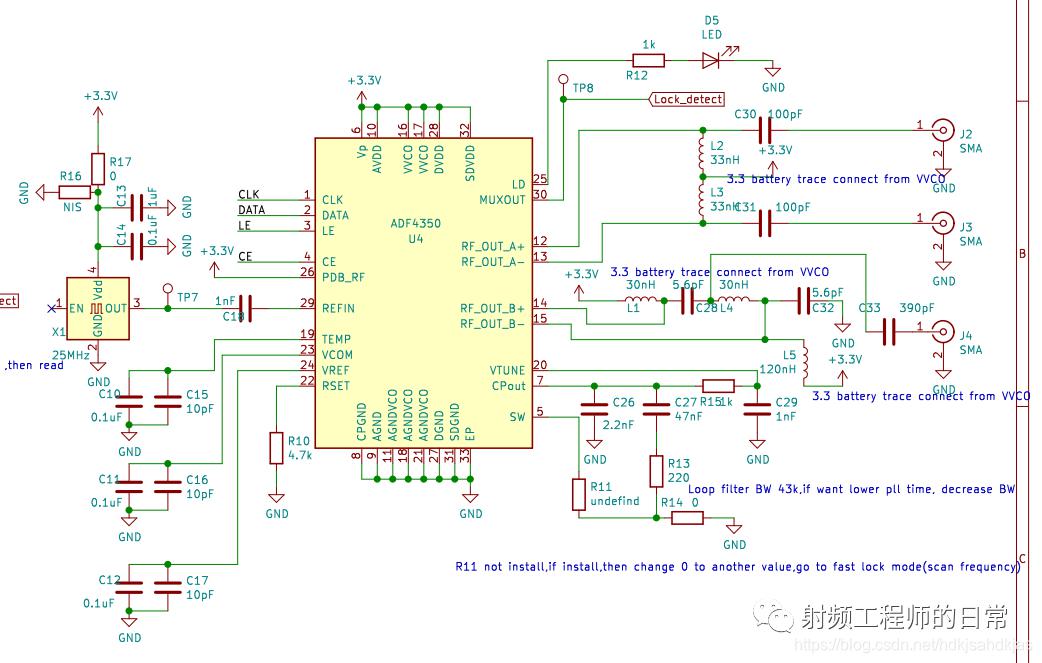

電路圖設計可以參考官網設計，這邊放一張我設計的原理圖，但是實際中往往用不到4個本振信號。如果不想用差分輸出也可以端接50歐姆電阻，如果幅度小的話直接串個耦合電容接個放大器即可。另外2200 MHz至4400 MH是直接合成的，其他分頻均有諧波分量較高的情況。
這里要注意一下：
1.有源晶振輸入電平在0.7V-AVDD之間（1/2AVDD偏置）,所以在晶振電源端有個分壓電路(R17,R16),另外提醒一下TCXO有兩種輸出方式：CMOS和clipped sine兩種類型的，本振的話還是選clipped sine比較理想，CMOS的話諧波比較大，會抬升本振源的底噪。

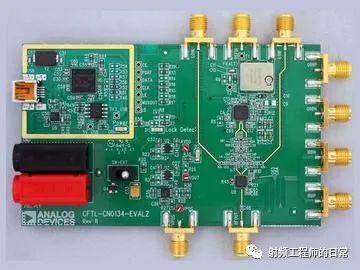

2.對于環路濾波的選擇個人感覺ADIPLLsim工具是真的好，選好芯片，輸出頻率范圍，鑒相頻率，環路濾波器種類設置好，確定環路帶寬，濾波器就出來了，然后微調把理想電容電阻換成實際的就可以了。（有個小技巧，就是參考評估板上面的環路濾波器進行配置，懶的配的話，上面電路的值也是可以用的，環路濾波器帶寬大點是比較容易鎖定的，后續鎖定后可以再慢慢調試）
3. 看官網參考程序CE拉高就可以了，其他直接單片機用模擬SPI口寫就好（CLK,DATA,LE），LD鎖相指示燈亮就鎖定了，還有個小技巧是如果鎖相環出不來頻率的話，第一步看看晶體有沒有頻率輸出（示波器顯示的話波形不好看不要緊，只要頻率對，幅度在范圍內就好，和你的示波器帶寬有關）；第二步再用示波器去抓取SPI波形，看看時序是不是和寫的一樣的；第三步，在前面兩步良好的話用示波器探針點MUXOUT，看N和R分頻情況（剩下自己分析吧，沒啥東西了。。）---這個時候就體現出TP點的重要性了。
4.配置還是官網給的軟件Anolog devices ADF435X software 簡潔明了，六個寄存器（R0-R5）一目了然。
我的配置程序（網上大神分享的，注釋可能不對。。。。）
/*-------------------------------------868MHz------------------------------
Reference frequency: 25MHz;Output frequency: 200MHz;VCO frequency: 3200MHz;Prescaler: 8/9;
Output divider: 16;VCO channel spacing frequency: 1600KHz;PFD frequency: 10MHz;
INT: 320;FRAC: 0;MOD: 6;R: 1;Clk Div: 80;Phase: 1
--------------------------------------------------------------------------*/
buf[3] = 0x00;
buf[2] = 0x58;
buf[1] = 0x00; //write communication register 0x00580005 to control the progress
buf[0] = 0x05; //to write Register 5 to set digital lock detector
WriteToADF4350(4,buf);
buf[3] = 0x00;
buf[2] = 0xAD; //(DB23=1)The signal is taken from the VCO directly;(DB22-20:4H)the RF divider is 16; (DB19-12:50H)R is 80
buf[1] = 0x00; //(DB11=0)VCO powerd up;
buf[0] = 0x6C; //(DB5=1)RF output is enabled; (DB43=3H)Output power level is 5
WriteToADF4350(4,buf);
buf[3] = 0x00;
buf[2] = 0x00;
buf[1] = 0x04; //(DB14-3:96H)clock divider value is 150.
buf[0] = 0xB3;
WriteToADF4350(4,buf);
buf[3] = 0x0C;
buf[2] = 0x00; //(DB6=1)set PD polarity is positive; (DB7=1)LDP is 6nS;
buf[1] = 0x4E; //(DB8=0)enable fractional-N digital lock detect;
buf[0] = 0x42; //(DB12-9:7H)set Icp 2.50 mA;
WriteToADF4350(4,buf);
//(DB23-14:1H)R counter is 1
buf[3] = 0x08;
buf[2] = 0x00;
buf[1] = 0x80; //(DB14-3:6H)MOD counter is 6;
buf[0] = 0x69; //(DB26-15:6H)PHASE word is 1,
neither the phase resync
WriteToADF4350(4,buf);
//nor the spurious optimization
functions are being used
buf[3] = 0x00; //(DB27=1)prescaler value is 8/9
buf[2] = 0x42;
buf[1] = 0x80;
buf[0] = 0x38; //(DB14-3:0H)FRAC value is 0;
WriteToADF4350(4,buf);
//(DB30-15:140H)INT value is 320;
二. 單片機的選型
單片機直接選的STC15的SOP16封裝的，主要就16個腳，搭個最小系統板就解決了，比較方便的是還不要外部晶振和復位電路；下載串口選用的是USB轉TTL,沒遇到什么問題。但是STC單片機下載的時候需要注意的是重新上電，可以在單片機電源端加一個開關，注意開關不能把USB串口的電斷了。另外再填一個坑，就是使用stc-isp-15xx-v6.85M或者某些版本下載hex文件的時候，必須把波特率改成4800或者14400這些波特率，因?yàn)閷τ赑L2303串口存在些bug，反正就是不行就換下波特率。其他的大家自己注意吧。

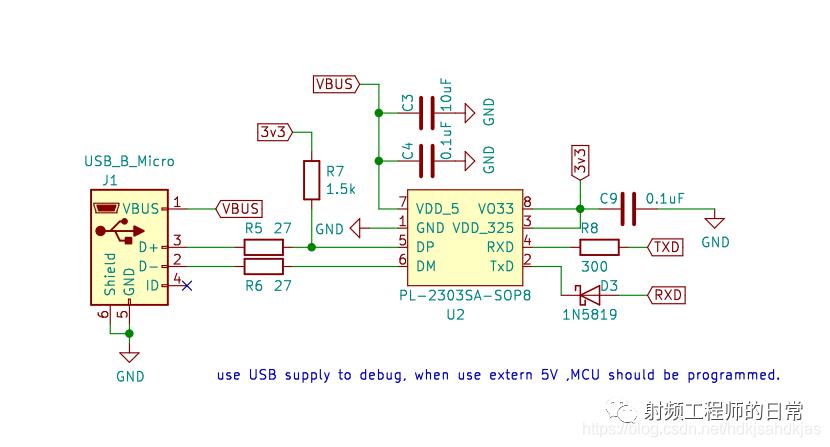

這里放一張USB轉串口的圖，個人覺得這款芯片比較好。
三. 關于layout
低速板邏輯控制部分比較placement和Layout比較容易，走線通了就好，射頻部分線還是越短越好，電容或電感就近打孔下地，電感不平行放，另外Sub1GHz的應用根據你自己的產品走線，注意基本的射頻規則就可以了。記錄一下，后面有時間再看看。
