回顧一下移動通信技術的發展，其實是互聯網和通信技術的融合過程。在這個過程中，很多應用都在不斷加入其中。比如計算機跟通信的融合產生了互聯網、互聯網跟手機的融合帶來了移動互聯網。手機可以看雜志、看視頻、聽音樂，于是又出現了內容服務產業；再后來，電視音箱等設備也能聯網，于是網絡跟家電又產生了融合。所以應用的出現總是在融合其他產業。在1995年，比爾·蓋茨在《未來之路》一書中首次提出：在未來，我們希望對萬物互聯可控可管理。每一次的技術進步和發展，都不斷把不同的行業和應用卷入到其中，因此帶來了巨大的風口。隨著今天5G的到來，它將開辟一片新的藍海，對企業、對行業，車聯網、物聯網、工業互聯網畫像。

5G應用場景

一、我們接觸到的射頻通信有哪些？

Bluetooth，藍牙，起源于愛立信，短距離無線通信標準，如手機和耳機之間的通信、計算機主機和打印機之間的通信等。

Zigbee，主要應用在工業控制、消費類電子、設備和汽車自動化、家庭和樓宇自動化、醫療設備控制等領域，它是一個低速率、低功耗、低成本、低復雜度、價格便宜的短程無線通信網絡標準。主要工作在ISM頻段。

UWB，超寬帶通信。它不使用載波，而是使用短的能量脈沖序列，并通過正交頻分調制(OFDM)或直接排序(DS)將脈沖擴展到一個頻率范圍內。UWB設備具有其它無線通信設備所不能比擬的高速數據傳輸速率，其傳輸速率可以達到500Mbps，同時UWB設備有非常低的發射功率，可用于室內定位，也可應用于不停車收費系統ETC。

RFID，射頻識別，主要應用為超市電子防偷EAS、動物識別、集裝箱識別、高速公路電子收費ETC、圖書館書籍管理、門票管理、門禁管理、體育運動管理。常見的工作頻段為125kHz～135kHz、 13.56MHz和868～928MHz。

WLAN，即WiFi、 802.11通信標準，主流標準為802.11a、 802.11b、 802.11g，目前802.11n也越來越受到關注， 802.11ac最大帶寬達到160MHz。

WiMAX， 802.16通信標準，主流標準為802.16d和802.16e， 16d適合固定臺使用，16e適合移動的應用， WiBRO是802.16e的特殊應用，帶寬固定為10MHz，主要在韓國使用。

PHS，小靈通，起源于日本。

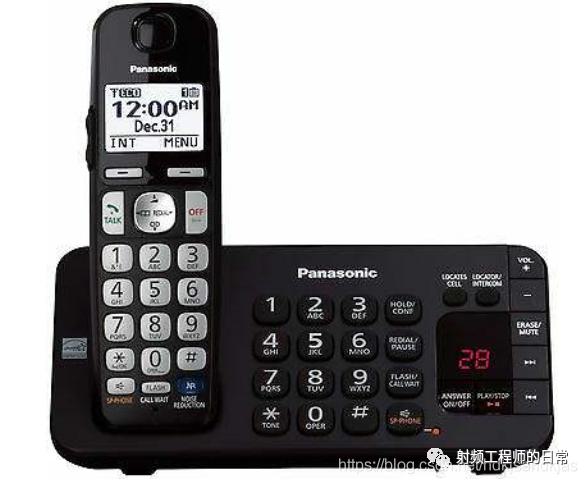

DECT，增強型數字無繩電話，是歐洲提出的。

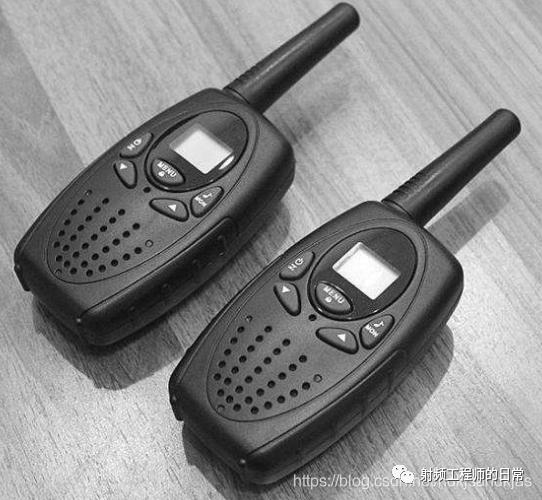

Walkie-Talkie，對講機，采用調頻技術，工作方式是PTT(Push To Talk)。

二、射頻通信系統的組成

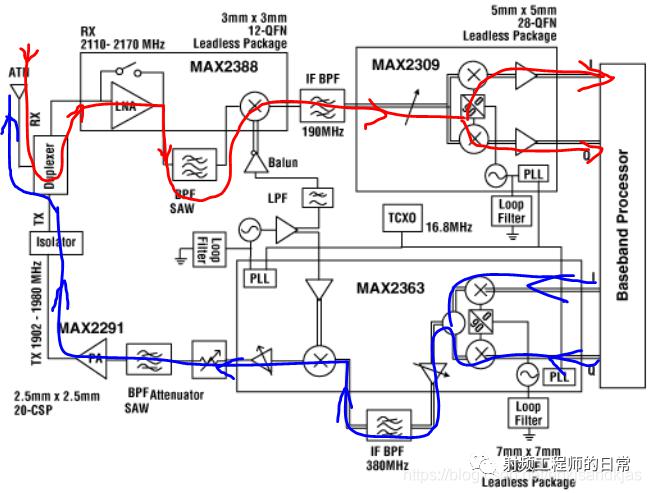

射頻通信主要依靠發射機和接收機。射頻發射機需要注意的是功率的推動放大，預放推末前級，末前級推末級，注意由于增益過高而引起放大器自激，此時已經不穩定，設計時需要在中間加一些衰減，末級甚至末前級加隔離器的方法，有條件可以利用腔體隔開，留夠足夠的裕度。以WCDMA為例，下圖藍色線條描述的是發射機信號行進路線，基帶信號I,Q（有用信息攜帶者）兩路經過MAX2363內部的IQ調制器合成一路信號，然后通過可調增益放大器(VGA)放大信號，接著依次通過中頻帶通濾波（BPF）,混頻（上變頻）,放大器，衰減器，聲表濾波器，功率放大器，隔離器，雙工器，最后通過天線將信號發射出去。下圖紅線描述的是接收機信號的行進路線，和發射機對比，就是信號的解調過程；天線接收空中信號，依次通過雙工器，低噪聲放大器（LNA）,帶通濾波器（BPF）,混頻器（下變頻），濾波器，IQ解調器，最后進行基帶處理。下文主要講接收機的架構，后續有時間會慢慢寫接收機系統設計，系統噪聲計算，實際設計場景中應考慮到的問題，所遵循的法規標準，以及VCO、PLL、低噪放、功率放大器、濾波器等一些基本射頻單元的仿真設計以及PCB layout驗證，PCB射頻layout注意事項，調試經驗分享。

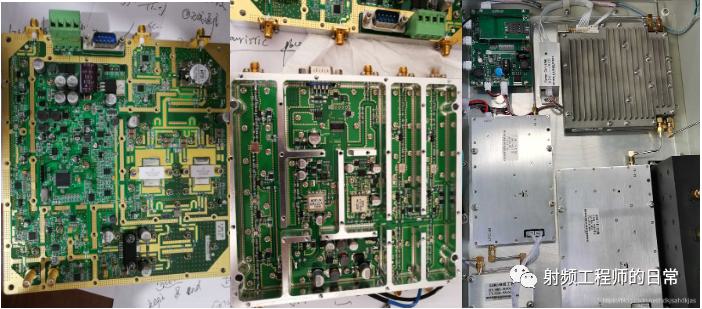

附幾張經典放大器

三、 接收機的三種結構

關于接收機結構我們從最傳統的超外差結構開始介紹，超外差結構能提供非常好的性能，但這種結構需要大量分離元件，像濾波器、混頻器、放大器等。由于小型化、個性化等等商用的需求，出現了零中頻和低中頻接收機結構，同時軟件無線電（SDR）技術也為射頻微波的發展提供了新的方向，隨著開放的商用頻率越來越多，越來越多的企業集中力量開發屬于自己的SDR。

1. 超外差接收機

超外差式接收機可以有很大的接收動態范圍，而且具有很高的鄰道選擇性(selectivity)和接收靈敏度(sensitivity)。一般超外差式接收機在混頻器前面會有一個預選射頻濾波器，在混頻器后面還會有一個中頻濾波器。這就使得它具有良好的選擇性，可以抑制很強的干擾。

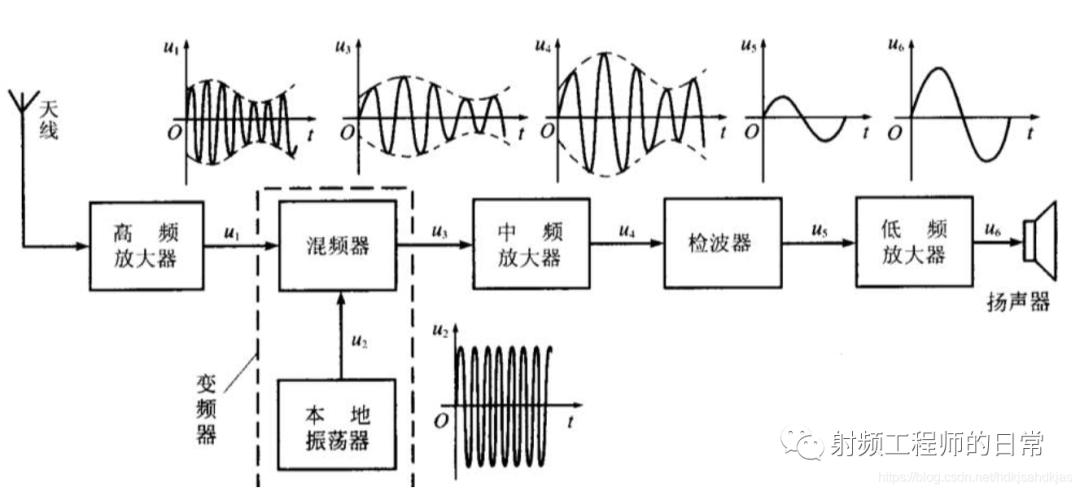

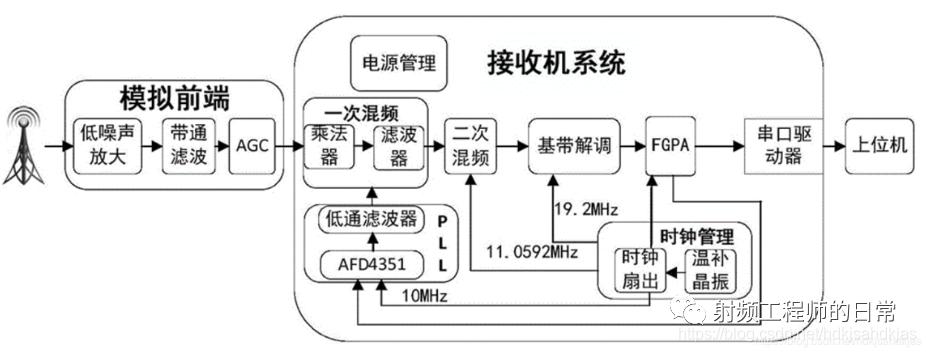

通用下變頻超外差接收機結構框圖

ASK解調電路結構

2.零中頻接收機

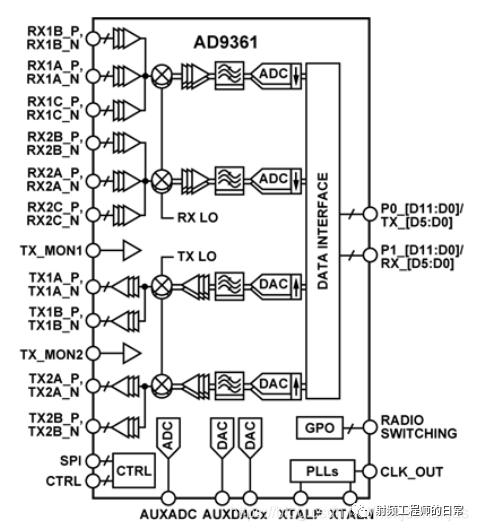

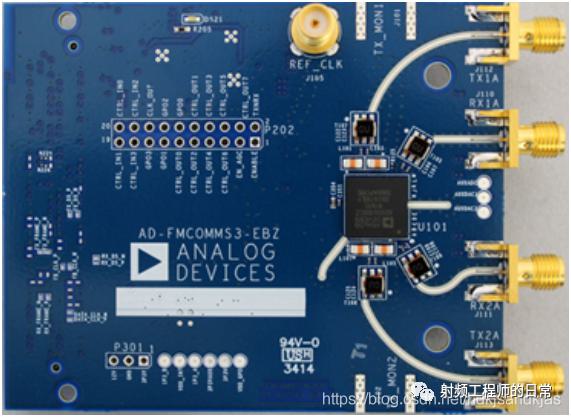

零中頻軟件無線電芯片已經非常流行，AD9361是ADI推出的面向3G和4G基站應用的高性能、高集成度的射頻解決方案。該器件集RF前端與靈活的混合信號基帶部分為一體，集成頻率合成器，為處理器提供可配置數字接口。AD9361接收器LO工作頻率范圍為70 MHz至6.0 GHz，發射器LO工作頻率范圍為47 MHz至6.0 GHz，涵蓋大部分特許執照和免執照頻段，支持的通道帶寬范圍為200 kHz以下至56 MHz。

Maxim推出業界第一款量產的單片式WiMAX RF收發器MAX2837。該收發器設計采用零中頻架構，免去了現有超外差方案中所需的昂貴的SAW濾波器和額外的VCO電路。因此，MAX2837可節省超過50%的BOM成本，并大大縮減了元件數和電路板空間。MAX2837專門針對工作在2.3GHz和2.7GHz頻帶的、基于OFDM的非視距(NLOS)無線寬帶廣播系統設計，適合于802.16d/e固定和移動WiMAX、雙模WiMAX/Wi-Fi、韓國的WiBro和未來的4G LTE系統。

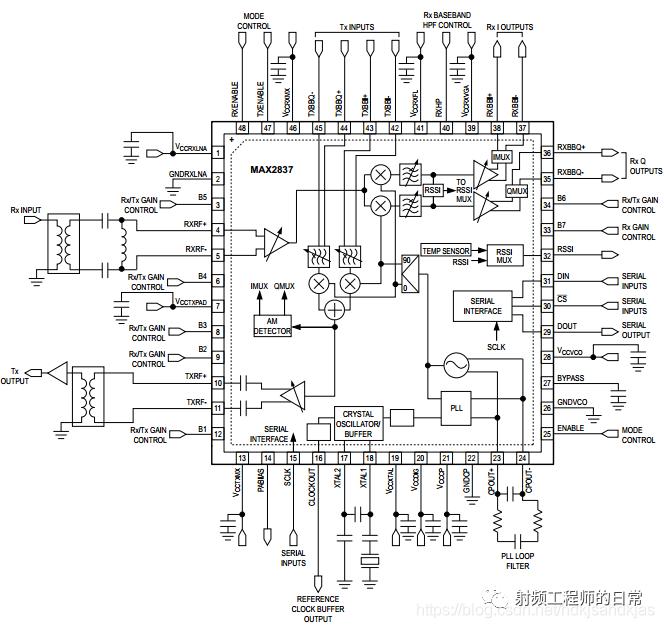

MAX2837結構框圖

3.低中頻接收機

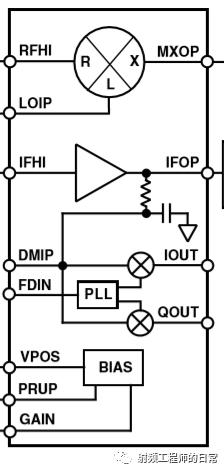

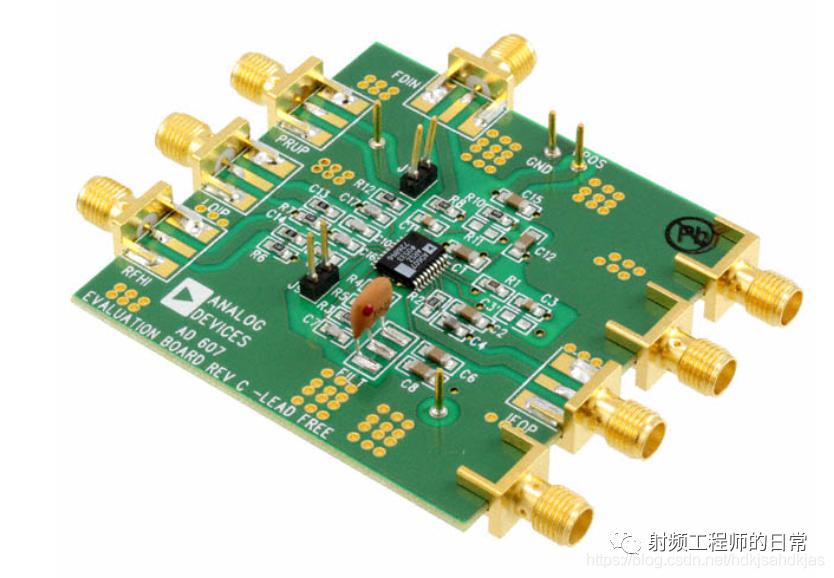

AD607是一款3V低功耗接收機IF子系統，工作在高達500MHz的輸入頻率和400kHz至12MHz的IF范圍，內置混頻器、IF放大器、I和Q解調器、鎖相正交振蕩器、AGC檢波器以及帶外部掉電功能的偏置系統。AD607的應用包括采用第一IF（21.4 MHz至300MHz）和10.7MHz、455kHz或450kHz的第二IF高頻率的窄帶系統，例如雙通道轉換IS136、GSM、TETRA、MSAT接收機以及單通道或雙通道轉換VHF和HFAM、SSB、CW、QPSK接收機。

四、總結

移動通信自誕生以來，獲得了驚人的發展，微電子技術、微處理器技術、大規模集成電路技術等高新技術使得移動通信發生了日新月異的變化。隨著5G的到來，我們也將面臨更多的挑戰，不斷補充、完善自己的知識短板才是當下工程師最緊急的事情。
