“半導體產業的發展，離不開歷史上幾個重要節點。1947年貝爾實驗室發明了晶體管，大約十年后，集成電路的發明讓產業進入下一個時代，并出現了諸如收音機、電話等應用，人們生活開始改觀。喬布斯也掀起了PC發展熱潮，但隨著計算機尺寸的縮小，能耗的減小，從機械角度來看，這尺寸和能耗的發展趨勢似乎遇到了瓶頸。于是，我們開始用化學、材料的角度分析，光刻技術就出現了。當光刻走到1微米，光刻機也遇到了瓶頸。那么，Brewer Science的登場恰到好處。”

這段話出自Brewer Science策略關系總監Doyle Edwards，在半導體發展歷史中，我們看到了屬于Brewer Science的濃墨一筆：“上個世紀80年代初Brewer Science發明了Anti-Reflective Coatings（防反射涂層，簡稱“ARC®”）材料，革新了光刻工藝，一直致力于通過技術創新不斷推動摩爾定律向前發展。”

Brewer Science策略關系總監Doyle Edwards

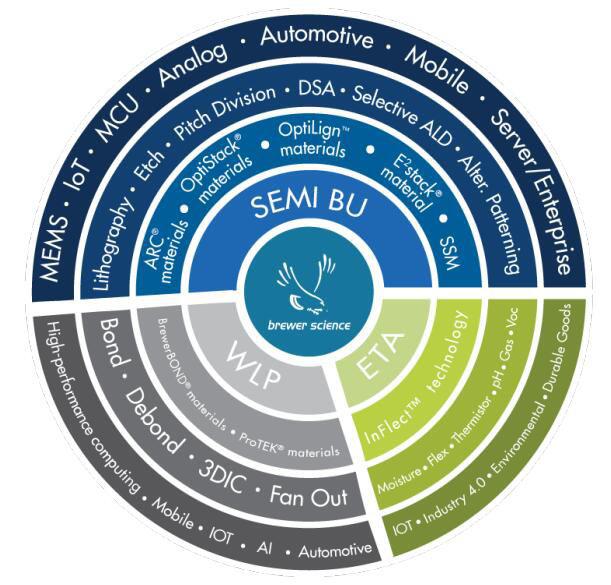

此后，Brewer Science的產品組合不斷擴大，目前囊括了可實現先進光刻、薄晶圓處理、3D 集成、化學和機械器件保護的產品以及基于納米技術的產品，其主營業務主要覆蓋高級光刻、晶圓級封裝與打印電子類新興市場三大塊。作為一家半導體廠商，Brewer Science觸及各行各業，3D產品、汽車電子、物聯網、AI等等。

正如Doyle Edwards介紹那樣，Brewer Science作為材料供應商，會從材料設計角度，根據不同時段不同市場的需求進行預測，并作出相關布局。從時間軸來看，Brewer Science一直不斷為業界提供工藝解決方案，化學解鍵合、熱滑動解鍵合、機械解鍵合、激光解鍵合等?！拔磥?lái)Brewer Science繼續會不斷提供適應工藝需求的材料?！?

據Brewer Science晶圓級封裝材料事業部商務發展副總監Dongshun Bai介紹，在晶圓級封裝領域，Brewer Science提供三種材料: 臨時鍵合/解鍵合材料、重分布層增層材料（redistribution layer build-up materials）、晶圓級蝕刻保護和平坦化材料（etch protection & planarization material）。

為什么需要臨時鍵合/解鍵合呢？一般晶圓厚度大約為700微米，當被打薄到100微米左右便失去了自我支撐的能力，并且易碎。所以就得引進臨時鍵合/解鍵合材料，除了提供機械支撐和正面保護的作用外，還可以協助完成下游工藝步驟。在封裝技術快速發展的當下，對晶圓打薄的要求會越來越高，甚至?xí)虮〉綆孜⒚?，市?chǎng)也在不斷追求更薄和尺寸更小。臨時鍵合/解鍵合已經得到大力發展并廣泛運用到了晶圓級封裝（WLP）領域，比如PoP層疊封裝、扇出型（Fan-out）封裝、硅通孔（TSV）技術下的2.5D/3D封裝。

此外，Dongshun Bai依次介紹了化學、熱滑動、機械、激光解鍵合的概念。幾種解鍵合的策略如同其命名一般，各有各的適用范圍和優勢。

化學解鍵合——適合小規模試產，化學試劑通過載片上的小孔將材料溶解，便可解開。適合科研機構。

熱滑動解鍵合——當溫度達到一個閾值（150℃甚至200℃），所用的鍵合材料便會流動，隨后便可進行滑動解鍵合。其中的解開速度與材料厚度、性能都有關系。從材料商的角度來看，更注重安全快速的解鍵合材料。

機械解鍵合——不需要加熱，在室溫情況下就能發生，目前Brewer Science已經能做到20片Wafer/h。

激光解鍵合——速度更快，目前能做到50片wafer/h，該方法也不會產生更多余熱，在業內此方法越來越流行，不過如何能在低能量的情況下，能夠在無殘留或盡可能較少殘留的情況下進行解鍵，就必須要對材料和激光有非常好的了解。

目前來看，超薄晶圓級封裝對于材料的需求包括可耐溫達350℃以上、卓越的黏著力、兼容晶圓與面板制程、滿足打薄厚度可小于50微米、耐化學性、出色的總厚度變化(TTV)、兼容于后段制程（Downstream Process）、高產率易于加工，以及低成本。

這些需求對材料商而言也帶來了新挑戰，如臨時接合材料需耐高溫、容易分離不殘留、更廣泛的熱循環等，因此專注于協助客戶進入更新制程與封裝技術的Brewer Science，推出Dual-Layer一代的BrewerBOND® T1100/C1300系列材料，作為因應。

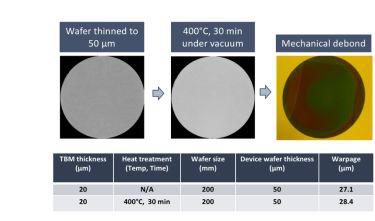

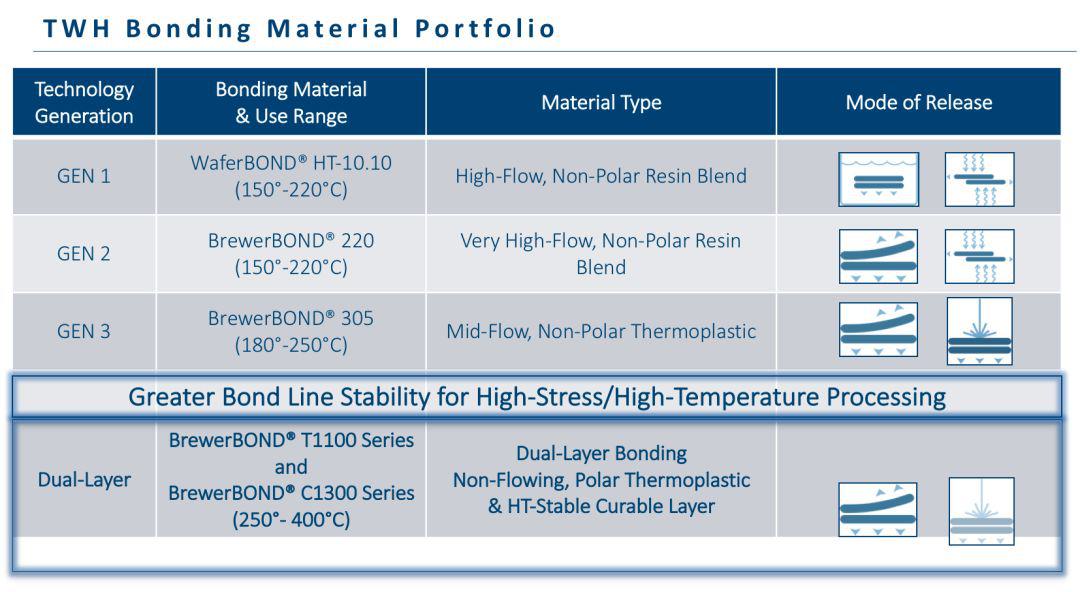

關于Dual-Layer，Dongshun Bai表示，改變了臨時鍵合/解鍵合的路線，以前都使用熱塑性材料，需要較高溫度進行鍵合。而Dual-Layer一代在借助UV光照的條件下，室溫就能進行鍵合和固化，非常適合于熱敏感和高應力器件。  該系統并能實現高于300℃甚至400℃的熱穩定性。這種材料也表明臨時鍵合/解鍵合材料達到了一個新的高度。從下表中的一個例子也可以看出，在高溫處理后并不會產生很多翹曲（只有28.4微米）。

在應用領域方面，Dongshun Bai表示，不管在MEMS、CIS、存儲器、傳感器還是RF，我們都看到了客戶的需求。如下圖所示，服務于不同產品領域，Brewer Science提供了不同的技術與產品組合。

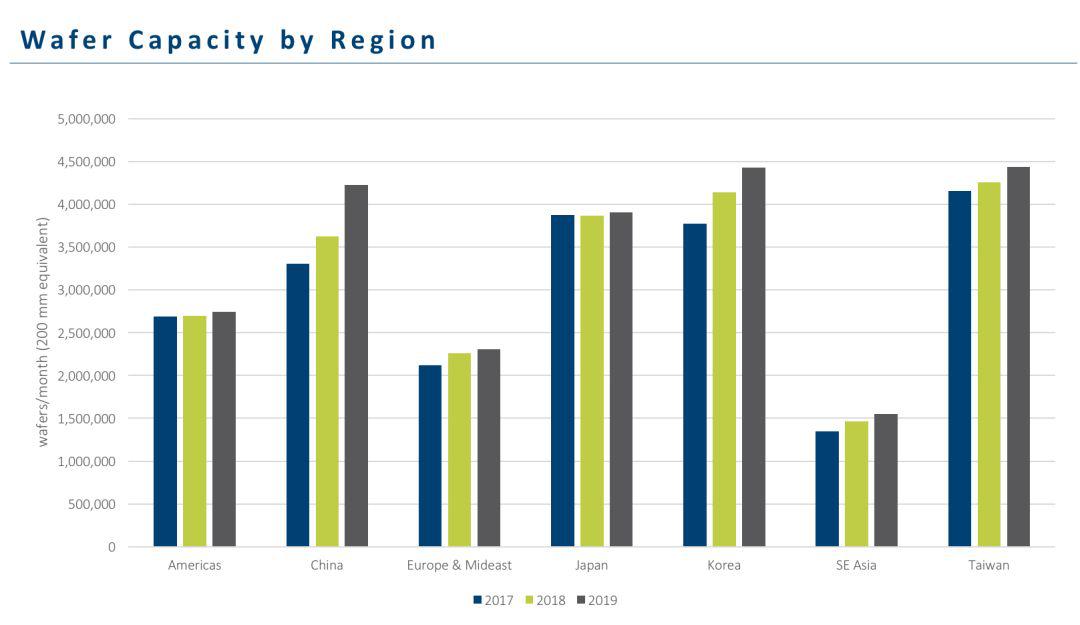

雖然Brewer Science總部在美國，但其在亞洲的布局也非常的早，2004年就在上海設立了技術與服務中心，而且從各地區的晶圓產能來看（如下圖）。不管是晶圓領域還是封裝產業，全球最大的亮點在亞洲，而亞洲的重點在中國。
