“到2019年底，我們將出貨一億顆FD-SOI芯片！” 在由芯原微電子主辦的第七屆上海FD-SOI論壇上，格芯中國區總裁、全球高級副總裁Americo Lemos，一字一頓地把這句話重復了兩遍。

2000年前后，胡正明教授公布FinFET（鰭式晶體管）與FD-SOI（全耗盡型絕緣體上硅，F(xiàn)ully Depleted Silicon On Insulator）技術，為25納米及以下半導體工藝發展指明方向。臺積電和英特爾都選擇了FinFET工藝，這使其成為邏輯工藝的主流方向；在FD-SOI方向，意法半導體最早于2012年量產，2015年三星電子開始提供28納米FD-SOI代工服務，而格芯（Globalfoundries）則跳過了28納米，直接提供22納米FD-SOI代工服務。

格芯22納米FD-SOI工藝被命名為“22FDX”，從2018年開始提供代工服務，當年有14個項目流片，2019年將有26個項目流片，根據量產進度，格芯預計2019年底可以出貨1億顆FD-SOI芯片?！暗?019年底，我們將出貨一億顆FD-SOI芯片！” 在由芯原微電子主辦的第七屆上海FD-SOI論壇上，格芯中國區總裁、全球高級副總裁Americo Lemos，一字一頓地把這句話重復了兩遍。

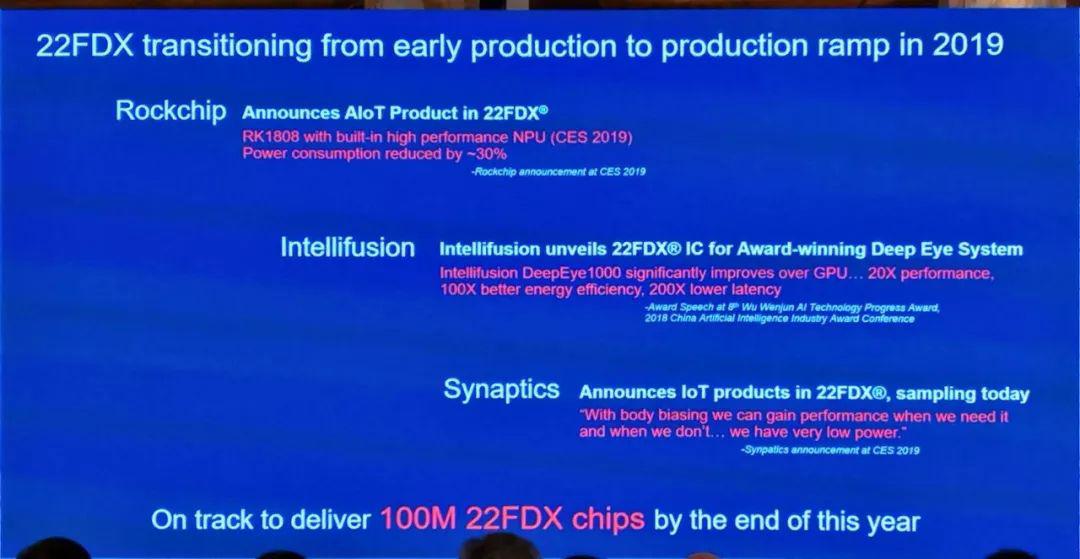

格芯預計2019年出貨1億顆FD-SOI芯片

在晶圓制造領域，論FD-SOI生態的豐富性，現在還當屬三星，28納米FD-SOI工藝量產經驗已經有3年以上，客戶投片項目中涵蓋消費電子、物聯網/可穿戴、網絡/邊緣計算設備、汽車電子/工業應用等多個領域，并在開發下一代18納米FD-SOI工藝，雖然三星未披露相關數據，但依據其量產項目推測，應該早已經過出貨超過一億顆。相對而言，意法半導體對代工業務興趣不大，而格芯的22FDX在2018年才開始投產。但在筆者看來，F(xiàn)D-SOI生態能否真正繁榮，將與格芯今后三五年的規劃息息相關。

這是因為，F(xiàn)D-SOI只是三星多樣化布局中的一個分支，在代工領域的競爭，三星仍將以FinFET為主要投入方向，F(xiàn)D-SOI是FinFET的補充。格芯則不一樣，在放棄7納米及以后先進工藝研發之后，只有FD-SOI才是其在邏輯工藝上與臺積電實現差異化的關鍵。FD-SOI這條路線即使走不下去，也不影響三星在代工市場的地位，但格芯如果不能在FD-SOI或其他差異化邏輯工藝上取得成功，前三位置估計就很難保住了。

所以，F(xiàn)D-SOI芯片出貨量將過億對格芯意義重大。當然，對一款芯片產品而言，出貨量過億或許代表著不錯的成績，但對一種工藝而言，出貨量過億不過是剛剛開始，F(xiàn)D-SOI工藝要成為30納米以下邏輯工藝的重要分支，還需要做到哪些呢？

低功耗之外的特性要被用戶真正應用起來

相比傳統體硅工藝，F(xiàn)D-SOI的主要特色之一是低功耗。由于閾值電壓低，所以體硅工藝改用FD-SOI工藝可以大幅降低供電電壓，從而降低功耗。

目前為止最成功的FD-SOI芯片產品系列，當屬索尼的CXD56系列，索尼半導體總經理Kenichi Nakano介紹，通過將工藝更改為28納米FD-SOI，并進一步優化電路設計，CXD5605GF的功耗由上一代的30毫瓦，下降到6毫瓦（每秒更新位置信息情況下的數據）。索尼表示，這是全球最低功耗的衛星導航定位芯片（GNSS），而下一代CXD56035GF還將在CXD5605GF的基礎上降低20%功耗。采用FDX22工藝的瑞芯微RK1808功耗也比上一代降低了30%，恩智浦和意法半導體等公司相應產品也都提到了FD-SOI在功耗方面的杰出表現。

FD-SOI工藝的低功耗特性已經被眾多行業用戶認可，但除了低功耗之外，F(xiàn)D-SOI還有一系列極具潛力的特點有待發掘，比如體偏置（Body-bias）帶來的性能與功耗的更好平衡，比如超低軟件錯誤率（soft error rate）帶來的系統健壯性，以及在射頻集成上的便利性。在這些特性挖掘上，部分廠商走在了前面。

在射頻方面，三星電子高級副總裁Gitae Jeong在會上宣布，三星28納米FD-SOI工藝已經有第一款5G毫米波產品，該工藝有著非常出色的隔離效果，目前支持增益截止頻率至110GHz，最大諧振頻率則大于400GHz。

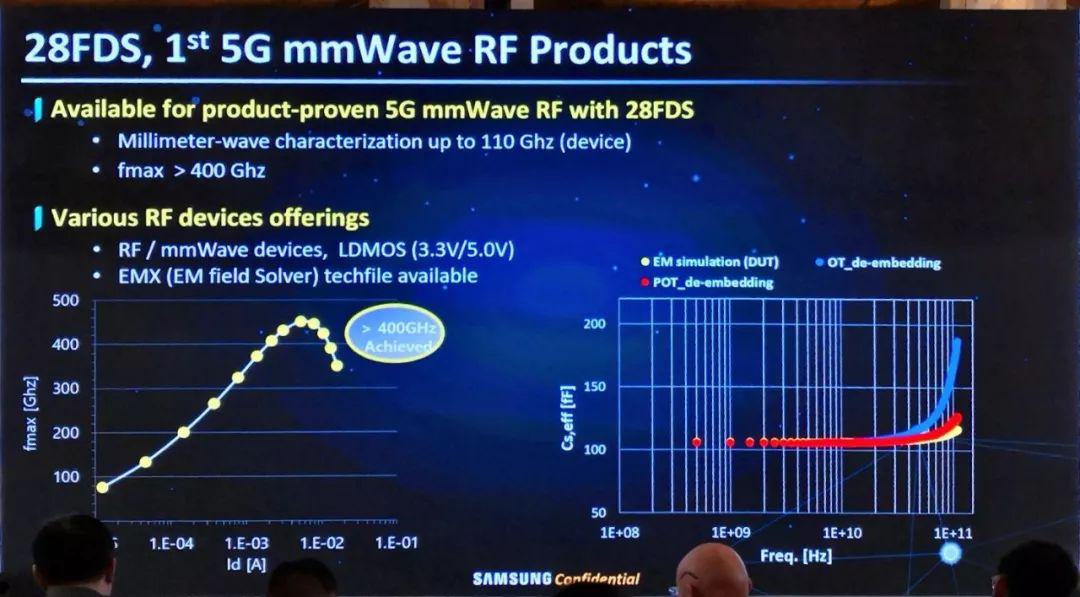

三星已經生產出28FDS工藝的毫米波產品

在軟件錯誤率上，意法半導體提供的數據顯示，相比體硅工藝，28納米FD-SOI有數量級的提升。FD-SOI工藝不存在閂鎖（Latch-up）效應，而應對alpha粒子輻射軟件錯誤率僅為體硅工藝的千分之一，應對中子輻射軟件錯誤率為體硅工藝的百分之一，非常適合航空航天等抗輻射應用。

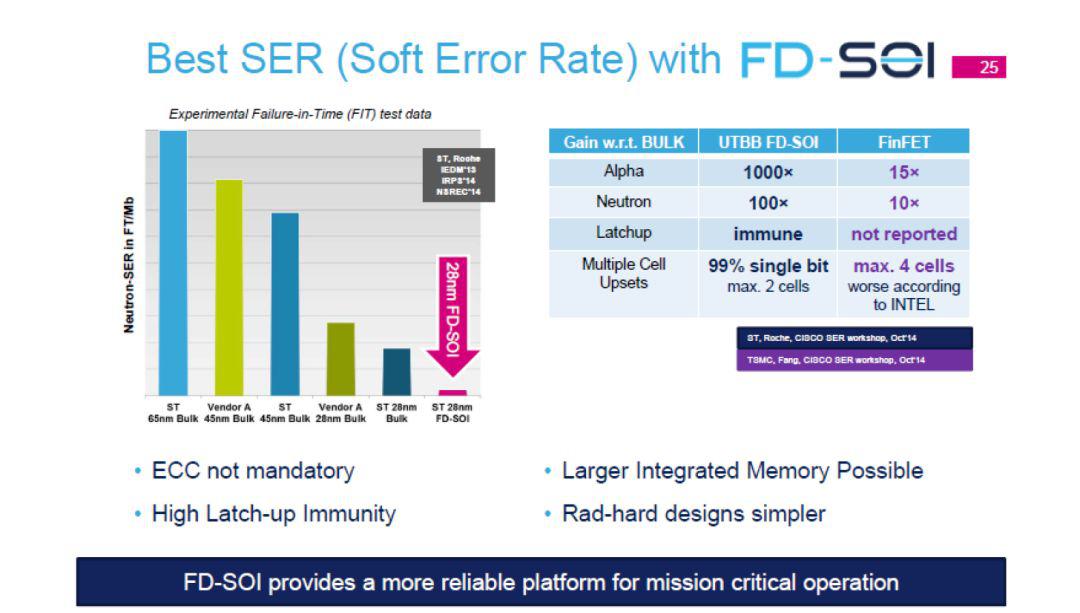

FD-SOI工藝提供優異的軟件可靠性

論壇主持人，芯原微電子創始人、董事長兼總裁戴偉民指出，體偏置是FD-SOI的特殊優勢。恩智浦基于FD-SOI工藝的i.MX系列處理器，在不同的電源域，利用不同的體偏置方法來提升芯片的能效比。

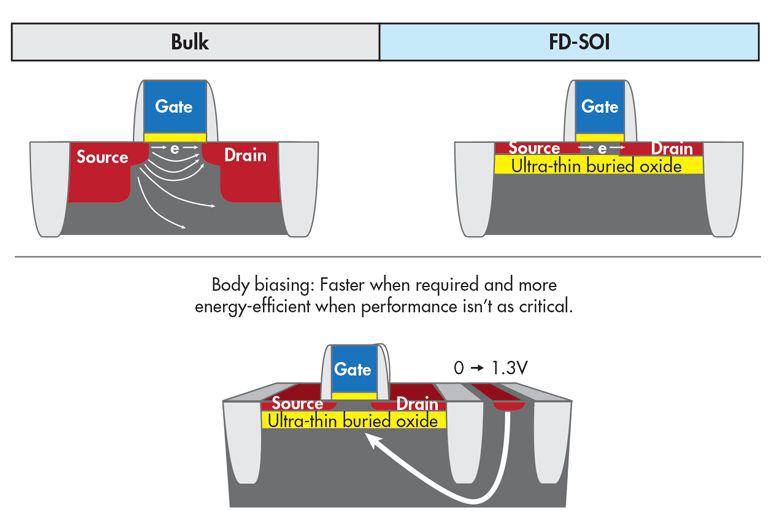

體偏置示意圖

除了上述特性，這次論壇上另一個熱點是嵌入式存儲。三星在2019年3月宣布推出基于28納米FD-SOI的量產版eMRAM（嵌入式磁隨機存儲器，embedded Magnetic Random Access Memory），并有容量達1Gb的eMRAM展示方案，而且已經將eMRAM技術應用于FinFET平臺。

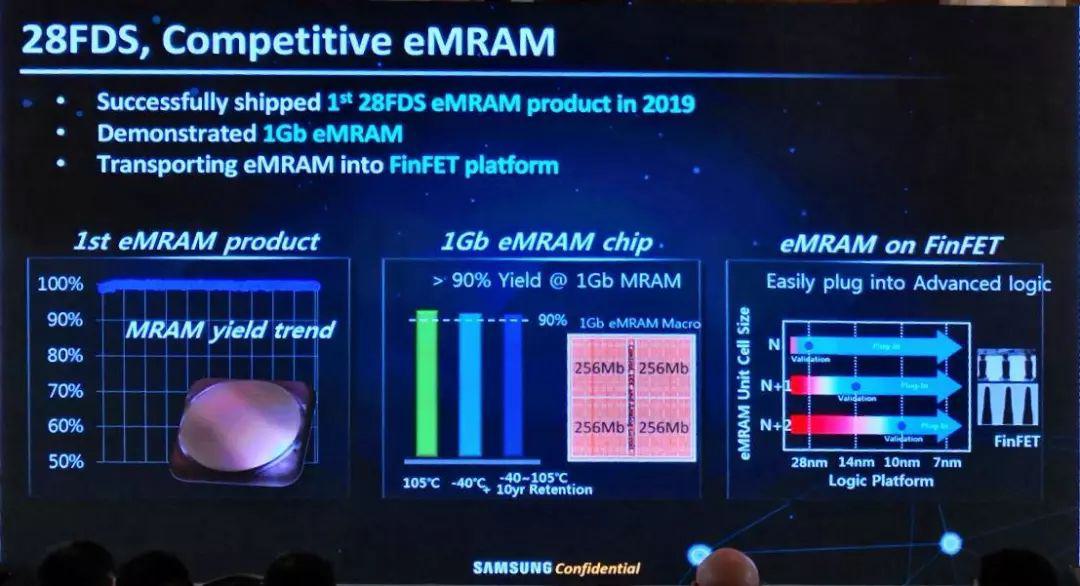

三星量產28FDS的eMRAM

格芯也宣布推出支持22FDX的eMRAM技術。意法半導體則力推ePCM（嵌入式相變存儲器，embedded Phase Change Memory），意法半導體Stellar系列微控制器是其第一代基于FD-SOI工藝的車載MCU，ePCM讀寫速度很快，讀取周期小于12納秒，代碼寫入速度可達0.8MB每秒，溫度特性也很好，能適應165℃工作環境，回流焊（260℃作業2分鐘）操作并不影響存儲數據，因此非常適合汽車等嚴苛應用場景。

隨著終端應用復雜度提升，處理數據量也不斷提高，對嵌入式微處理器與微控制器的存儲性能提出更高要求，不論是eMRAM，還是ePCM，都是極有潛力的新型存儲技術，如能在市場應用中得到證明，將有力促進FD-SOI工藝的發展。

要切入主流應用

FD-SOI生態還沒有進入良性運行階段的主要原因是規模偏小。規模小，成本就難以達到最優，雖然相同節點FD-SOI流片費用低，但從綜合成本來看，F(xiàn)D-SOI并不占優勢。當前量產的FD-SOI產品中，除了索尼的GNSS芯片量比較大，還沒有其他有足夠量的明星產品。意法半導體的Stellar系列處理器性能不錯，車載MCU市場總量也不小，但分到單一系列產品的市場份額則不多，畢竟全球汽車銷量也就是八九千萬輛，不同廠商之間區別很大，不太容易出現一款芯片包打天下的情況。恩智浦的i.MX系列芯片與之類似。

在現場的投票環節，專業觀眾對FD-SOI應用領域最看好的依次是可穿戴、5G和低功耗廣域網（LPWAN）。IBS首席執行官Handel Jones看好802.11ay（60GHz）/802.11aj（45GHz）芯片將是FD-SOI下一個能真正起量的產品，戴偉民則指出，圖像傳感器（CIS）市場規模巨大，IBS預測2027年出貨量達到221億顆，如果能夠介入到CIS領域，F(xiàn)D-SOI生態圈將有質的改變。

開發物聯網（或智能物聯網AIOT）芯片，是否選擇28納米及以下的邏輯工藝是經常困擾廠商的一個問題。瑞芯微電子高級副總裁陳鋒就表示，物聯網芯片高度碎片化，一個應用領域?qū)χ骺匦酒哪晷枨罅吭?百萬到1千萬左右，單顆芯片價格也就2到3美元，“像智能音箱這種市場，全球總共也就幾千萬（一年出貨量），還有幾十家公司在這個市場爭奪”。陳鋒認為，這種出貨量級別的芯片，采用最先進的7納米工藝肯定不現實。

即便用28納米或22納米工藝來實現物聯網主控芯片，都需要對成本嚴格控制，出于成本與性能的綜合考慮，目前主流物聯網終端主控芯片仍然采用55納米和40納米工藝。放大物聯網芯片出貨量的方法之一，是更加通用地去定義芯片功能。但芯片越通用，就意味著在具體應用中芯片上的冗余資源越多，成本越不占優勢，但物聯網終端大多對成本要求都很高，所以能否在成本與通用性上取得平衡，將成為高階工藝制程物聯網芯片產品定義的關鍵。

如前所述，新型嵌入式存儲技術的引入，或?qū)⑽髁魑锫?lián)網終端主控芯片廠商選擇28納米及以下FD-SOI工藝，來開發下一代產品?；贔D-SOI工藝的處理器芯片，如能從汽車電子跨入更廣泛的應用市場，將能真正帶動FD-SOI芯片起量。

要針對中國用戶需求做生態優化

從格芯提供的數據來看，其FD-SOI工藝已流片客戶，超過半數來自中國。瑞芯微電子陳鋒也認為，需要豐富多樣的市場環境，才能撐起FD-SOI產業，中國市場生態的多樣性首屈一指，是發展FD-SOI工藝的不二之選，而且不像FinFET，F(xiàn)D-SOI工藝沒有代差限制，中國完全可以和世界同步發展。

不過，F(xiàn)D-SOI在中國的生態還不夠完整。在設計、晶圓材料和IP上，中國本土公司都有不錯的表現，至少數十家設計公司開始了基于FD-SOI工藝的開發，新傲科技能提供SOI晶圓（當前能生產200mmRF-SOI晶圓），IP則有芯原微電子等提供。但制造資源上，目前設計公司還是只能選擇國外生產基地合作，雖然半導體輕薄短小，理論上不受地理位置的限制。但從產業發展歷史來看，地理位置的接近，更容易造就繁榮的生態環境，例如臺灣的新竹園區與上海的張江園區。

所以，更換首席執行官之后停擺的格芯成都FD-SOI制造項目，就顯得越發微妙。格芯需要權衡，究竟是借助原德國工廠的基建設施及人力資源來降低投入，還是靠近客戶為今后十年的生態打下更堅實的基礎。畢竟，如某行業知名人士所言，不是中國離不開FD-SOI產業，而是FD-SOI產業離不開中國。
