存儲器是單片機的又一個重要組成部分，存儲容量為256個單元的存儲器結構中每個存儲單元對應一個地址，256個單元共有256個地址，用兩位16進制數表示，即存儲器的地址(00H～FFH)。存儲器中每個存儲單元可存放一個八位二進制信息，通常用兩位16進制數來表示，這就是存儲器的內容。存儲器的存儲單元地址和存儲單元的內容是不同的兩個概念，不能混淆。

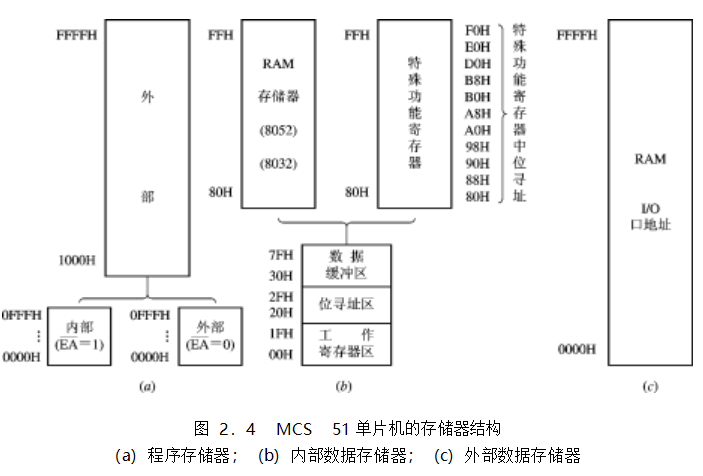

單片機的存儲器有程序存儲器 ROM 和數據存儲器 RAM 之分。ROM 用來存放指令的機器碼( 目標程序)、 表格 、常數等;RAM 則用來存放運算的中間結果、采集的數據和經 常需要更換的代碼等。MCS 51 單片機的 ROM 、RAM 都有片內和片外之分;從尋址空間 來看有程序存儲器 、內部數據存儲器 、外部數據存儲器三大部分;從功能上來看有：程序 存儲器 、內部數據存儲器、特殊功能寄存器(SFR)、 位地址空 間和外部數據存儲器等 5 個 部分。MCS 51 單片機的存儲器結構如圖 2.4 所示。

1.程序存儲器

程序存儲器可以放在片內或片外，亦可片內片外同時設置。由于PC程序計數器為16位，使得程序存儲器可用16位二進制地址，因此，內外存儲器的地址最大可從0000H到FFFFH。8051內部有4k字節的ROM，就占用了由0000H～0FFFH的最低4k個字節，這時片外擴充的程序存儲器地址編號應由1000H開始，如果將8051當做8031使用，不想利用片內4kROM，全用片外存儲器，則地址編號仍可由0000H開始。不過，這時應使8051的第{31}腳(即EA腳)保持低電平。當EA為高電平時，用戶在0000H至0FFFH范圍內使用內部ROM，大于0FFFH后，單片機CPU自動訪問外部程序存儲器。

對于 8051 來說，程序存儲器(ROM) 的內部地址為 0000H~0FFFH ，共 4KB ;外部 地址為 1000H~FFFFH ，共 60KB，如圖 2.4(a) 所示 。當程序計數器由內部 0FFFH 執行 到外部 1000H 時，會自動跳轉。對于 8751 來說 ，內部有 4KB 的 EPROM，將它作為內部程序存儲器;8031 內部無程序存儲器，必須外接程序存儲器。

8031 最多可外擴 64KB 程序存儲器，其中 6 個單元地址具有特殊用途，是保留給系統使用的。0000H 是系統的啟動地址 ，一般在該單元 中存放一條絕對跳轉指令 。0003H 、 000BH 、0013H 、001BH 和 0023H 對應 5 種中斷源的中斷服務入口地址。

2. 內部數據存儲器

其最大容量可擴展到64k，用于存儲實時輸入的數據。8051內部有256個單元的內部數據存儲器，其中00H～7FH為內部隨機存儲器RAM，80H～FFH為專用寄存器區。實際使用時應首先充分利用內部存儲器，從使用角度講，搞清內部數據存儲器的結構和地址分配是十分重要的。因?yàn)閷碓趯W(xué)習指令系統和程序設計時會經常用到它們。8051內部數據存儲器地址由00H至FFH共有256個字節的地址空間，該空間被分為兩部分，其中內部數據RAM的地址為00H～7FH(即0～127)。而用做特殊功能寄存器的地址為80H～FFH。在此256個字節中，還開辟有一個所謂“位地址”區，該區域內不但可按字節尋址，還可按“位”尋址。對于那些需要進行位操作的數據，可以存放到這個區域。從00H到1FH安排了四組工作寄存器，每組占用8個RAM字節，記為R0～R7。究竟選用那一組寄存器，由前述標志寄存器中的RS1和RS0來選用。在這兩位上放入不同的二進制數，即可選用不同的寄存器組。

MCS 51 單片機片內 RAM 的配置如圖 2.4(b) 所示。片內 RAM 為 256 字節，地址范圍為 00H~FFH ，分為兩大部分：低 128 字節(00H~7FH) 為真正 的 RAM 區;高 128 字 節(80H~FFH) 為特殊功能寄存器區 SFR 。

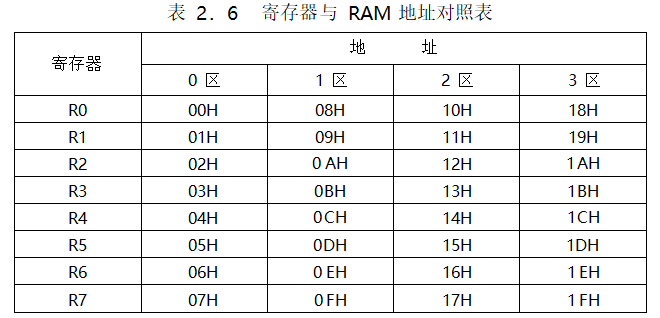

在低 128 字節 RAM 中，00H~1FH 共 32 單元是 4 個通用工作寄存器區。每一個區 有 8 個通用寄存器 R0~R7 。寄存器和 RAM 地址對應關系如表 2.6 。

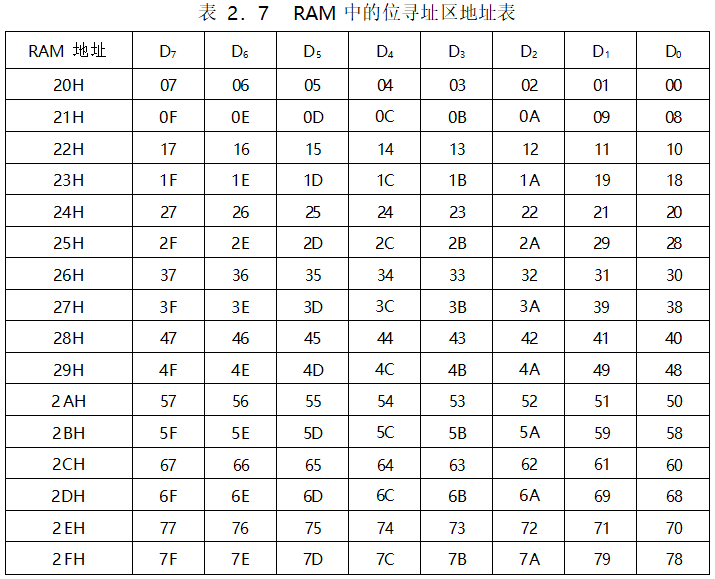

片內 RAM 的 20H~2FH 為位尋址區域(見表 2.7)， 這 16 個單元的每一位都有一個位地址，位地址范圍為 00H~7FH 。位尋址區的每一位都可視作軟件觸發器 ，由程序直接進行位處理。

片內 RAM 的 30H~7FH 為數據緩沖區，一般可用來開辟堆棧區。

特殊功能寄存器的 SFR 地址范圍為 80~FFH 。MCS 51 系列有 18 個 SFR ，占 21 個 字節;MCS 52 子系列有 26 個 SFR ，占 26 個字節 。

3.外部數據存儲器

外部數據存儲器一般由靜態 RAM 構成，其容量大小由用戶根據需要而定，最大可擴展到 64KBRAM，地址是 0000H~0FFFFH，如圖 2.4(c) 所示。CPU 通過 MOVX 指令訪問外部數據存儲器，用間接尋址方式，R0 、R1 和 DPTR 都可作間接寄存器。注意，外部 RAM 和 擴展的 I/O接口是統一編址的，所有的外擴I/O 口都要占用 64KB 中的地址單元。
