通過Rambus提供的IP產品、開發工具套件，以及全面系統級集成支持，減少了客戶設計實現的難度，大幅縮短了開發時間。

近年來，隨著人工智能應用（人工智能和機器學習，即AI/ML）的興盛，對算力與內存帶寬的要求又推到了一個新層次，據統計，從2012年到2019年，人工智能訓練集增長了30萬倍，每3.43個月翻一番，支持這一發展速度需要的遠不止摩爾定律所能實現的改進，這需要從架構開始，做算法、硬件和軟件的共同優化，才能不斷提升系統性能以滿足人工智能訓練的需求。內存帶寬對系統整體算力的影響至關重要，業界為了拓展內存帶寬絞盡腦汁，在高帶寬數據通信、數據靠近計算和寸內計算等多個方向持續研究，志在減少數據在存取環節消耗的時間，打破“存儲墻”。

其中，高帶寬數據通信是目前進展最迅速且商業化最成功的方向之一。近日，在存儲接口技術上有30多年技術積累的硅知識產權（Silicon IP）和芯片提供商Rambus——從公司名可以看出該公司與存儲接口技術的聯系，即英文隨機存儲器RAM和總線Bus的組合——舉行線上新品發布會，宣布推出新一代高帶寬存儲產品解決方案HBM2E，Rambus將HBM2E的性能正式提高到4.0 Gbps。

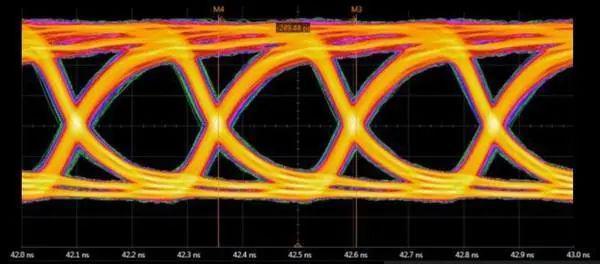

Rambus  HBM2E 4Gbps 發送端眼圖

高帶寬內存（ High Bandwidth Memory ）是一種立體（3維或2.5維）堆疊存儲方案。該概念最早由AMD在2008年引入，以解決PC系統對存儲容量提升導致的功耗和尺寸不斷增加的問題，通過與韓國海力士等公司合作，由海力士在2013年生產了第一批HBM存儲器，該技術也于當年10月被標準組織JEDEC（電子元件工業聯合會，Joint Electron Device Engineering Council）接受為標準JESD235。

此后HBM技術發展不斷向前推進，2016年JEDEC通過HBM2標準JESD235a，在2018年末，JEDEC宣布對HBM2規范更新至HBM2E，以提升帶寬和容量。當傳輸速率上升到每管腳3.6Gbps時，HBM2E可以實現每堆棧461GB/s的內存帶寬。此外，HBM2E支持12個DRAM的堆棧，內存容量高達每堆疊24 GB。

Rambus IP核產品營銷高級總監 Frank Ferro表示：在人工智能訓練領域，廠商對帶寬的需求已經超過1TB每秒，Rambus的HBM2E正是瞄準人工智能訓練市場。籍此HBM2E發布，Rambus將會為人工智能/機器學習的客戶提供更加完整的解決方案，幫助客戶進一步地提高帶寬，滿足客戶在帶寬上的需求。

Rambus IP核產品營銷高級總監 Frank Ferro

據Frank Ferro介紹，HBM2E的開發過程，也得益于生態伙伴的相互配合與協作。例如SK海力士，SK海力士推出的第一代HBM2E產品數據傳輸速率達到3.6Gbps，在Rambus和SK海力士的通力合作下，雙方又將HBM2E內存的速率提升到了4.0Gbps。在開發HBM2E產品過程中，Rambus還與世芯電子（Alchip）合作，以解決硅中介層（interposer）和封裝的挑戰，而封裝的具體實現則是由臺積電來完成，利用2.5D CoWoS（Chip on Wafer on Substrate）技術，臺積電為Rambus產品打造了封裝的完整解決方案。

Rambus在HBM上優勢體現在方案完整與經驗豐富上。Rambus提供完全集成而且經過驗證的PHY（物理層）以及內存控制器IP解決方案，在物理層面實現完整的集成互連，除了內存子系統之外，Rambus提供的PHY也經過了硬核化處理，集成了輸入輸出（IO）與去耦（Decap）電路，也完備了時序收斂工作，Rambus還提供包括內插板和封裝參考設計在內的系統級設計支持，利用Lab Station（實驗站開發環境），用戶可以實現PHY與DRAM互連的調試。通過Rambus提供的IP產品、開發工具套件，以及全面系統級集成支持，減少了客戶設計實現的難度，大幅縮短了開發時間。在競爭激烈的市場中，越短的上市時間，越接近成功。

高帶寬存儲技術對信號完整性要求很高，F(xiàn)rank Ferro表示，自創立開始，Rambus就以擅長信號完整性處理著稱，30多年來更是積累起很多獨家竅門（Know-how）。在整個HBM與中介層互連的過程中，至少包括上千條不同的數據鏈路，這些鏈路有不少是跑在Gbps級別速率。要確保系統信號完整性，就需要從多個層面著手。首先，必須要確保所有鏈路之間留出足夠的物理空間，并對關鍵路徑做完整的信號完整驗證。其次，中介層材料選擇對信號完整性影響極大，尤需慎重?！拔覀儽仨氁紤]材料的厚度，以及電磁輻射相關的物理參數，在所有方向上都要去做信號完整性分析和仿真，這些分析和仿真結合Rambus歷史數據庫，就可以實現極佳的系統信號完整性?！?

而且，自2017年起，Rambus就已經推出了HBM的解決方案，是市場上最早提供HBM解決方案廠商之一。到2020年10月，Rambus已經又有第三代PHY和第二代內存控制器，在全球范圍有50過個成功項目案例。除了在臺積電7納米工藝上開發了HBM2E，Rambus也與其他晶圓代工廠有廣泛合作，在格芯（Global Foundries）采用14納米與12納米制程生產HBM2，速率達到2.0Gbps，Rambus還在配合格芯用12納米制程開發HBM2E產品；在三星，Rambus正在就HBM2E在14及11納米制程上實現進行合作。Frank Ferro對Rambus的項目經驗非常自信：“基于我們非常豐富的產品線，Rambus與所有主流晶圓廠商都有合作，也支持所有主流制程和工藝節點。”

面向人工智能訓練領域的中國新興芯片公司燧原科技就采用了Rambus的HBM2E解決方案。Rambus可靠的HBM2內存子系統IP提供了AI芯片所需的超高帶寬性能，非常適合燧原科技的云AI培訓需求。作為該接口IP的補充，Rambus還提供硅中介層和封裝參考設計，并支持信號和電源完整性 (SI/PI)分析。

Rambus大中華區總經理Raymond Su

Rambus大中華區總經理Raymond Su表示，Rambus已經注意到中國市場在全球人工智能發展方面走在相對前沿位置，中國市場對于Rambus全球市場至關重要，Rambus中國團隊會致力于在中國不斷地?cái)U(kuò)大和深化和中國客戶的合作關系聯盟。Rambus的產品主要聚焦于基礎架構許可、硅IP授權以及內存緩沖芯片業務，經過30多年積累，Rambus已經先后取得過2900多項專利和應用授權。

“Rambus將會為中國市場帶來最新和最先進的技術，緊密地和中國云廠商、OEM和ODM合作，推動內存產業生態系統建設。我們我們會和廣大的中國客戶一起攜手努力，緊密協作，扎根中國、深耕中國！” Raymond Su最后強調。
