預計從20022年至2028年，物聯網設備的數量將會增長2.3倍；這會推動對于更高數量I/O需求、更通用I/O的需求，以及對于邊緣端安全解決方案的需求。而與之相對的，我們面臨著全球設計工程師資源的稀缺，IBS預測設計工程師的占比不足30%，且難在短時間內得到補充。這意味著設計人員的工作負擔不斷加大，必須要提高設計效率。而站在供應商的角度去觀察終端應用市場，邊緣系統往往需要具備較長的生命周期，這就意味著供應商需要為自己的設計方案選擇具備穩定長期的供應和維護能力的器件，這樣才能夠?qū)崿F(xiàn)更高的投入產出比。

而針對未來物聯網時代的邊緣計算設備的這些設計要求，低成本優化型FPGA仍是最佳選擇，因?yàn)槠淠軌蛱峁└呖膳渲眯?、靈活的硬件加速 器、?速交換和低延遲操作等優勢。但成本優化通常會被和低端劃等號，面對本身就頗具門檻的FPGA開發，當工程師為邊緣計算應用選擇成本優化的FPGA時，也應該注重考慮選擇開發環境和資源更豐富，制程相對更高的產品。

作為FPGA的發明者，當年賽靈思（現已并入AMD）不僅以高端FPGA產品線聞名，在成本優化型的FPGA產品應用上也碩果累累。自1998年Spartan系列FPGA發布至今，已經在各行各業取得了成功，在各種智能設備中實現了賦能，包括：自動體外除顫儀、手術機器人、火星探測儀等等。而總結Spartan FPGA能夠在成本優化型FPGA這一細分中獲得成功的原因，在于其前瞻的產品特性，能夠滿足長生命周期中應用的前瞻需求。AMD自適應和嵌入式計算事業部成本優化型芯片營銷高級經理Rob Bauer表示：“Spartan FPGA把很多前瞻性的產品特性跟比較小型化的器件的尺寸規格、較低的密度和較優化的成本進行了出色的結合，因此備受推崇?！?

而隨著創新應用的發展，傳統的低端FPGA已經無法滿足新的系統設計需求。成本優化型的FPGA需要包含哪些前瞻的創新特性，才能讓邊緣設備滿足未來的計算需求？AMD于近日發布的Spartan UltraScale+ FPGA 系列給出了答案。

新一代成本優化型FPGA：更豐富的I/O口資源、低功耗和領先安全功能

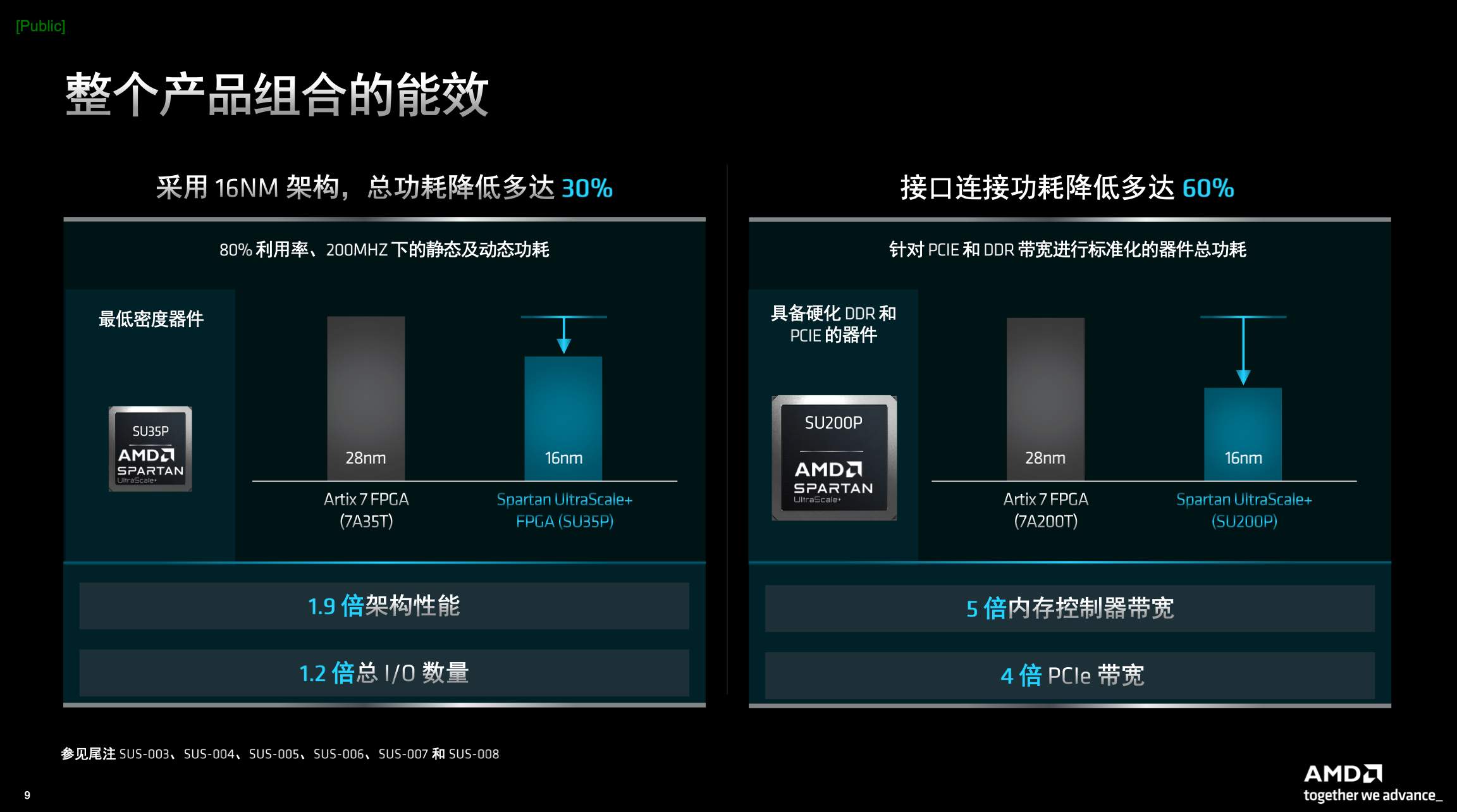

據悉，新一代的Spartan UltraScale+ FPGA 系列（下文簡稱SUS+）具備三大前瞻特性。一是業界極高的I/O數量和邏輯單元比，能夠?yàn)镮/O密集型應用降低成本；二是采用了16nm FinFET工藝，相比上一代28nm器件實現了30%的功耗降低，并通過硬化DDR和PCIe提升了電源效率；三是提供了相比競品更豐富的安全功能，一級獲得NIST批準的后量子密碼技術。

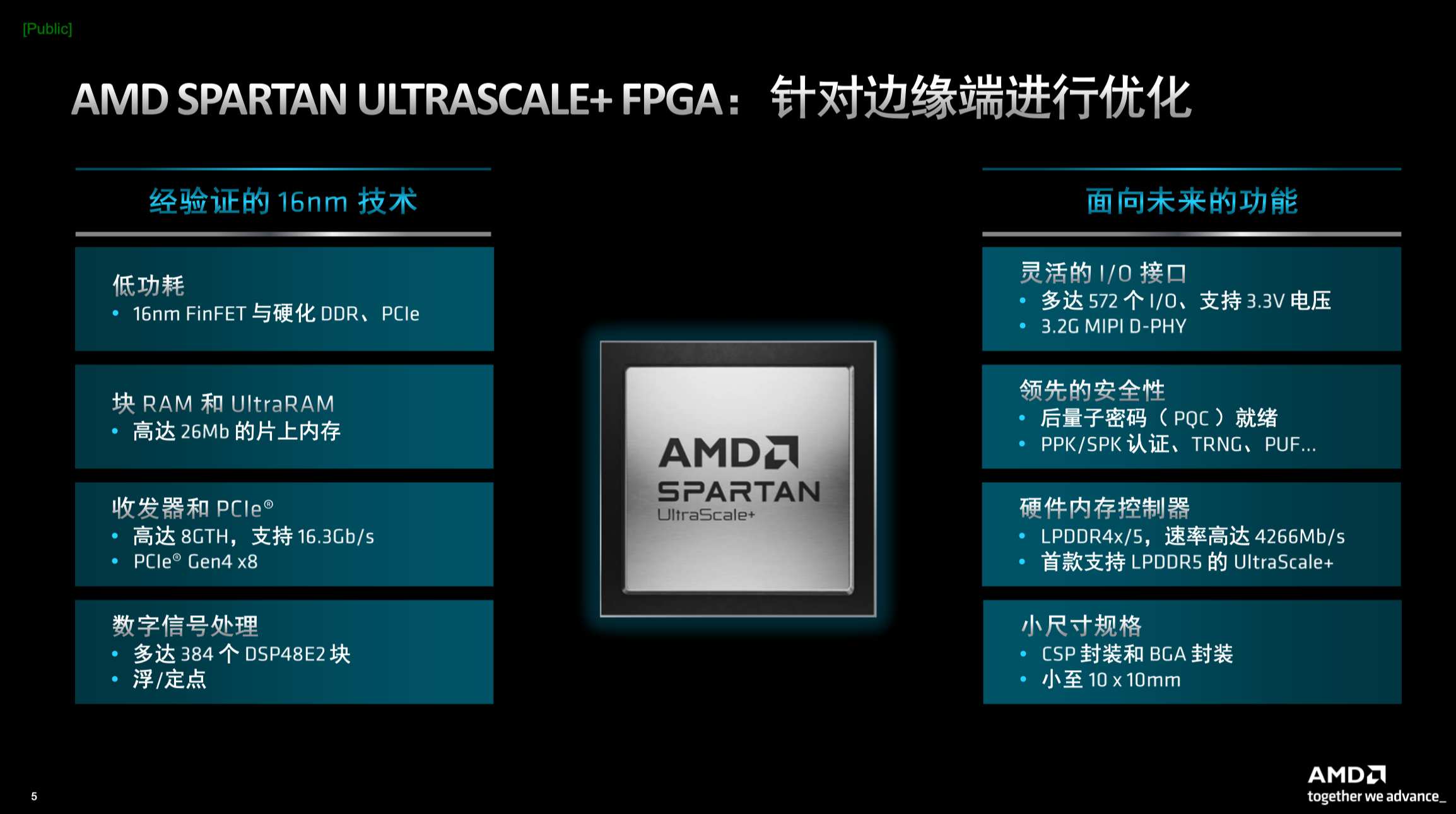

作為新一代的成本優化型FPGA產品，AMD在SUS+上提供了豐富且可靠的特性。據AMD 自適應和嵌入式計算事業部FPGA成本優化型產品組合產品線經理Romisaa Samhoud介紹，來自UltraRAM存儲的支持，讓新產品在片上內存總數上也得到了增加，同時也提供了更快的、高達16.3 Gb/s的收發器速度。其次通過PCIe4的硬化和16納米FinFET技術加持，讓SUS+有更快、更高效的數字信號處理能力，速度可以多達384個DSP48E2塊。

而談到面向未來的前瞻特性，則需要對于客戶的未來產品需求有著準確的判斷。從來自行業客戶的反饋來看，更高的IO資源需求、更高的安全等級和對于新一代內存標準的支持是必然需求。為此，AMD在SUS+上提供了多達572個I/O，支持3.3V電壓，且支持3.2 G MIPI D-PHY。在安全配置上，提供了后量子密碼技術（PQC）和AES-GCM，另外還有物理不可克隆功能（PUF），進一步減少單一事件干擾（SEU）造成的威脅。同時，SUS+提供了硬化的LPDDR4和LPDDR5內存控制器IP，能夠進一步支持4.2G的速度，同時將整個芯片的規格尺寸微縮至了10×10毫米。

Romisaa表示，Spartan UltraScale+非常高的I/O和邏輯單元比，這對于客戶設計中的I/O擴展、電路板管理和膠合邏輯上都是非常重要的。而SUS+上的I/O不僅數量多，還更具靈活性，這種靈活性在工業機器人等應用中頗為重要，可以讓SUS+更方便雨各種不同的傳感器、攝像頭、機動馬達和工業網絡進行連接，從而實現統籌管理。

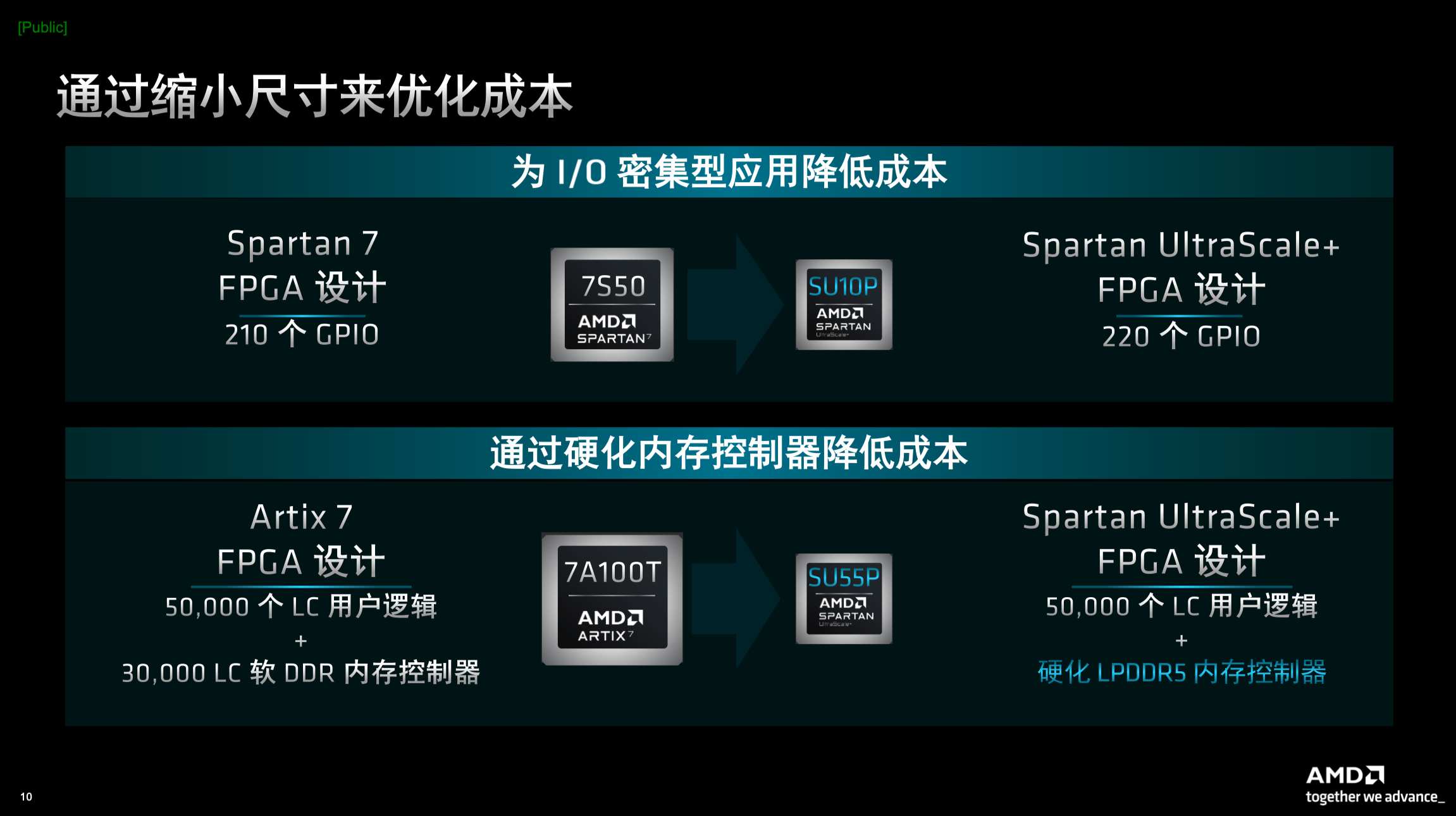

從實際的對比來看：新一代SUS+系列的SU10P比上一代的Sparan7系列的7S50，通過工藝演進在更小的面積上實現了更高的IO資源；而新一代SUS+系列的SU55P比Artix7系列的7A100T，通過硬化控制器IP和先進工藝實現了更低成本和更小面積。簡言之，對于客戶而言，要實現同樣的設計目標，選擇了新一代的SUS+的產品，就能夠節省為了構建內存控制器所占用的邏輯資源塊，這也意味著可以選擇更具性價比的型號配置。而且硬化IP提供了更完備的設計驗證，減少了客戶的開發周期。此外，面積上的減少是顯而易見的，這也將幫助客戶有效節省整個架構空間。

一致的開發工具：實現全平臺產品的全鏈條開發體驗

成本優化型的FPGA，他們的場景更多在嵌入式領域。而這些系統開發人員，往往并不具備那么高的硬件邏輯開發能力。而當他們面對著市場上多種產品和工具時候，更是提高了其入門門檻。因此我們認為，對于成本優化型的FPGA而言，更需要給設計者提供有好用的、一致的設計工具、豐富的設計資源和生態支持。

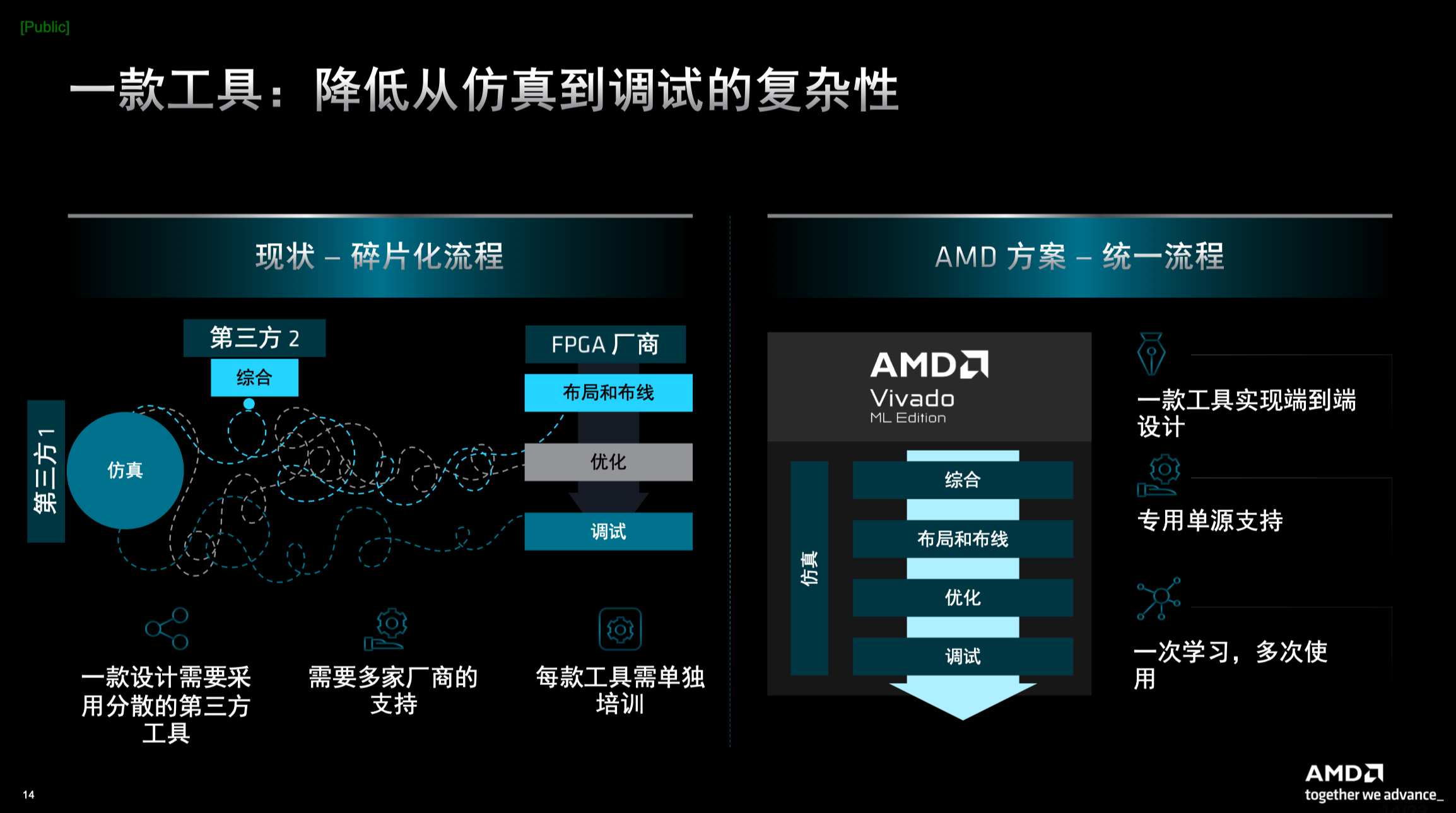

在這方面，AMD VIVADO 設計工具一直居于領先地位。Romisaa表示，AMD是為客戶提供了一套統一的工具，這套工具適用于所有AMD的FPGA產品組合，客戶可以在從設計、仿真到調試的整個設計流程都使用它。除了一致性之外，這套工具還能夠優化客戶的開發效率，Vivado工具套件可以產生值得信賴的結果：包括計件時序的模型同時能夠滿足時序要求，在不同工藝、電壓和溫度方面給客戶提供他們所想要的使用效果等。

Romisaa強調：“AMD VIVADO 設計工具最大的優勢，就是我們的集成和整合。其他供應商的現狀是非常分散化、碎片化的流程，但是AMD的思路，是把它做到了統一?！?如果客戶持續選擇AMD的FPGA產品，那么可以獲得來自VIVADO的一致的端到端開發體驗，客戶只需要一次學習，就可以將經驗多次運用在各種不同的產品中。

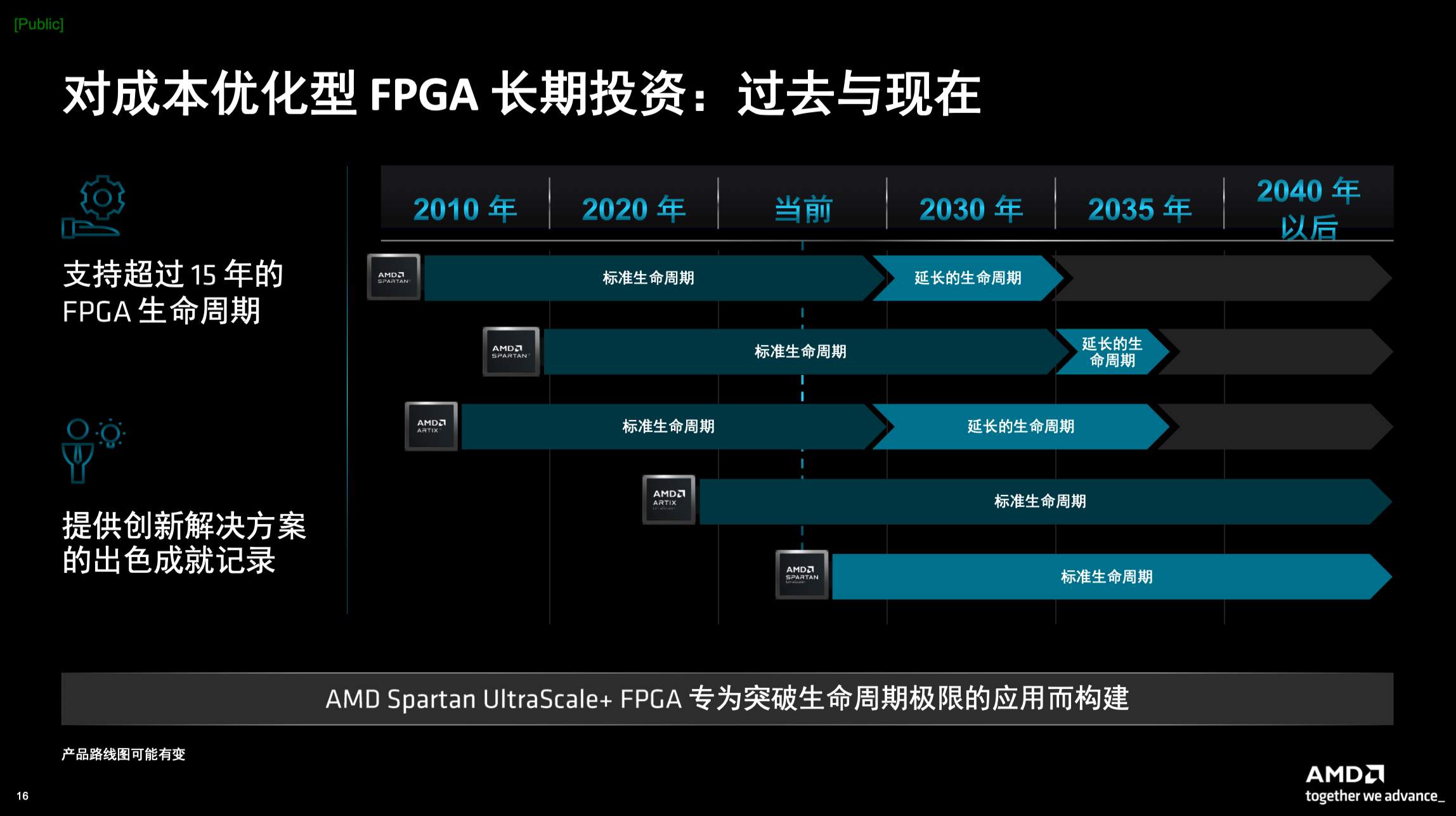

而除了開發上的支持外，AMD也承諾要為SUS+提供超過15年的產品生命周期保證。從2009年開始，AMD已經陸續推出了5代成本優化型FPGA產品，每一代的生命周期也都提供超過了15年的產品供貨保障。不僅于此，AMD還會與供應商合作，針對一些產品在標準生命周期之外提供延長的生命周期，這也進一步幫助客戶提高了投入產出比。Rob表示，做出好承諾很容易，難點在于是否真的能夠兌付承諾，實現對客戶的長期支持?！霸诮?0年FPGA行業深耕歷史里，可以看到我們一次又一次踐行這樣的承諾。通過收購賽靈思，AMD現在有一個非常穩健的業界履歷，能夠來持續創新和發展FPGA產品，來為這樣的承諾去繼續兌現?！盧ob充滿信心。

結語

當我們提到成本優化型FPGA，往往與簡化邏輯資源、有限I/O和較低制造工藝聯系在一起。誠然，在成本受限的系統設計中，對于價格、功耗和尺寸的要求更為敏感；但隨著一系列創新應用的發展、隨著邊緣AI的深化，成本優化型FPGA也不再與低端劃等號，而是會在滿足邊緣端側設備功耗水平基礎上，提供更高的功能性和靈活性。此次AMD推出的SUS+，是針對下一代、新一代的邊緣設備做設計考量的，該系列以更高的I/O數、硬化控制器、先進的安全特性和16nm工藝等特色，成為了業界新一代成本優化型FPGA產品的標桿。
