一、MOS管的工作原理

MOS管是根據PN結構發展而來的，但MOS管與PN結構之間有著本質的區別。MOS管是一種四極管結構的半導體器件，它由兩個PN結構和一個中間的Metal Oxide Semiconductor結構組成。MOS管中的電荷是由Gate電壓控制的。當Gate電壓為0時，Channel中沒有電荷流動。當Gate電壓變高時，Channel中就會產生更多的電荷。這是由于Gate電場的存在，使得電荷沿著Channel方向移動。這種調節Channel電荷的方法稱為電場效應。當Gate電壓高到一定程度時，Channel中的電荷數量也會達到一個峰值。這時MOS管處于飽和狀態，對Gate的進一步增加不會導致更多的電荷移動。在這種狀態下，MOS管的輸出電流隨著Gate電壓的變化而變化。當Gate電壓降低時，Channel中的電荷也會減少。最終當Gate電壓為0時，Channel中將不再有電荷流動，MOS管恢復到初始狀態。

二、MOS管自動切換電路設計

先看一下這個電路：USB外接電源與鋰電池自動切換電路設計

如果主副輸入電壓相等，同時要求輸出也是同樣的電壓，不能有太大的壓降，怎么設計？這個電路巧妙的利用了MOS管導通的時候低Rds的特性，相比二極管的方式，在成本控制較低的情況下，極大的提高了效率。

本電路實現了，當Vin1 = 3.3V時，不管Vin2有沒有電壓，都由Vin1通過Q3輸出電壓，當Vin1斷開的時候，由Vin通過Q2輸出電壓。因?yàn)檫x用MOS管的Rds非常小，產生的壓降差不多為數十mV，所以Vout基本等于Vin。

原理分析

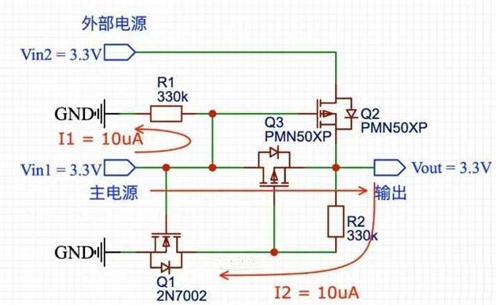

1、如果Vin1 = 3.3V，NMOS Q1導通，之后拉低了PMOS Q3的柵極，然后Q1也開始導通，此時，Q2的柵極跟源極之間的電壓為Q3的導通壓降，該電壓差不多為幾十mV，因此Q2關閉，外部電源Vin2斷開，Vout由Vin1供電，Vout = 3.3V。此時整個電路的靜態功耗I1+I2 = 20uA。

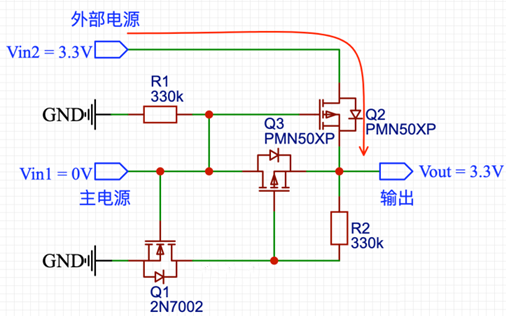

2、現在，Vin1斷開了，Q1截止，Q2的柵極有R1的下拉，所以Q2導通，Q3的柵極通過R2上拉，所以Q3也截止，整個電路，Q1跟Q3截止，Vout由Vin2供電，Vout = 3.3V。此時上面電路I1跟I2的靜態功耗不存在。

當存在主電源時，電路的靜態功耗為20uA，否則，幾乎為零。所以電池適合在外部電源供電。MOSFET Q1、Q2跟Q3應該選擇具有低壓柵極和非常低的導通電阻特性。
