這個項目建立在其他幾個HacksterIO項目之上

?速度唐9k納米與OSS CAD套件

?使用串口控制Tang9K Nano上的led

本系列項目的目標是展示如何通過串口控制幾個LED目標。LED的硬件目標是：

?Tang9K Nano上的6個led

?NeoPix棒8 x 5050 led冷白色

?Blinkt! Pimoroni board

最基本的

為了訪問每個LED硬件板，該設計利用了一個開放的標準總線架構：每個LED硬件板都是一個可以在唯一總線地址訪問的WishBone外圍設備。從串行端口，每個LED硬件板可以通過簡單的總線寫入命令訪問。

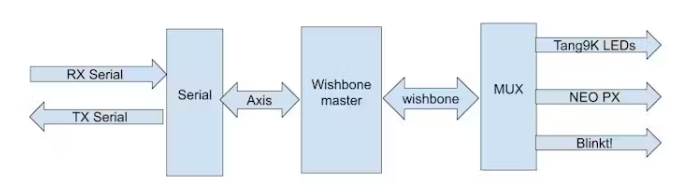

這是一個框圖，顯示了Tang9k Nano中verilog代碼的基本組件

TX/RX串行：來自BL702的串行流。最大串行速率為8Mbps，對于本設計將使用3Mbps

串行：解碼/編碼串行流信息的Axis數據流。軸流是帶有就緒/數據信號的字節接口。

Wishbone master接收字節流并將其轉換為Wishbone總線命令。讀/寫總線事務。

MUX：是一個總線多路復用器，它將地址空間分割成每個LED硬件的塊。每個LED硬件接口都是一個wishbone外設。

Tang9LEDs: Wishbone總線外設，每個LED作為數據中的一個位。3不同的地址被暴露：

0：直接訪問led。數據將反映led是什么

4: OR操作。led的當前狀態與數據一致。這是一個開關。

8: NOT操作：當數據為1時，將led熄滅。

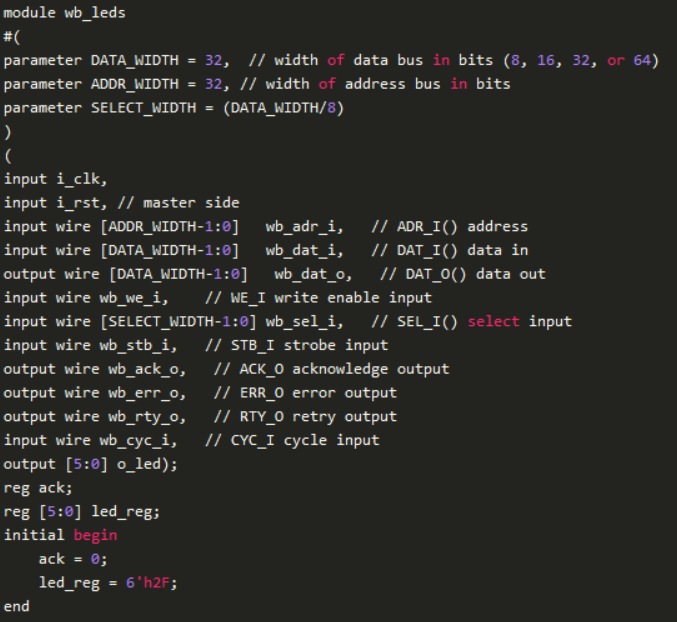

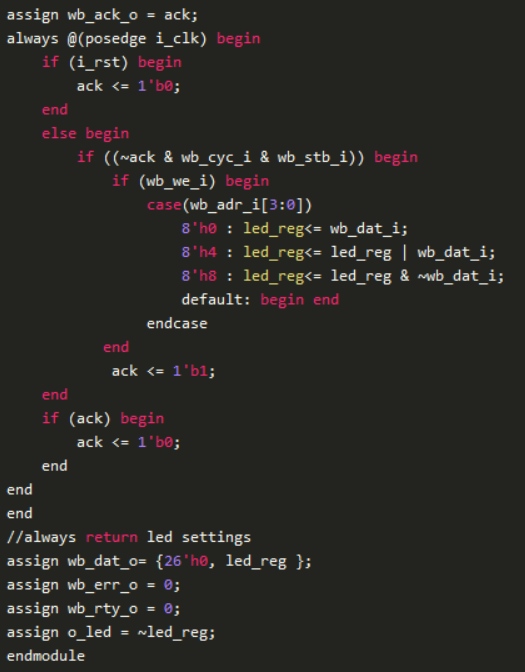

下面是verilog代碼：

串行協議

在這個項目中有一個python腳本ledTester.py。這是對Tang9K nano上的led進行測試。

tang9K nano暴露了兩個串行端口，第一個用于FPGA編程。第二個串行端口允許FPGA訪問RX/TX引腳。

本例使用的波特率為3Mbps。板載鎖相環需要創建一個130Mhz時鐘來解碼串行流并為其他LED模塊生成時鐘。

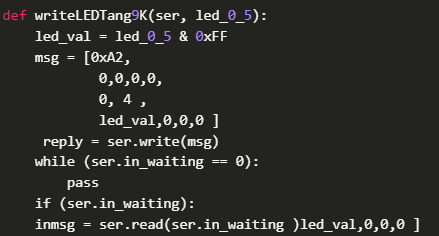

查看python代碼：

A2：寫命令

0,0,0,0：為地址。這是一個32位地址

0,4：表示跟隨的數據字節數

Led_val, 0,0,0：為Led_val的32位數據

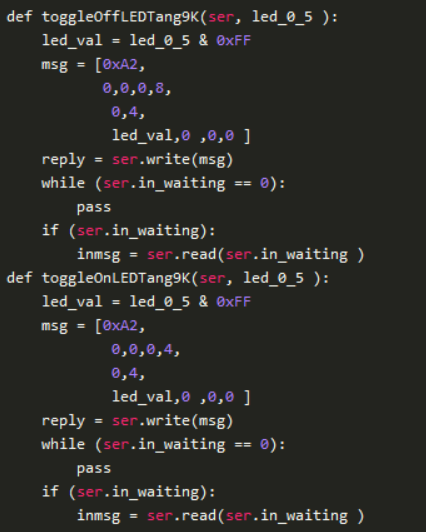

另外兩個函數訪問OR和NOT
