踏上旅程，創造一個動態和互動的gnss供電的Wio終端顯示!本項目利用Wio終端和DFRobot GNSS模塊的功能來呈現實時GNSS數據。無論您是業余愛好者，教育工作者還是技術愛好者，這個項目都提供了一個全面而引人入勝的體驗，將提高您的知識和技能。

組件

要開始，您將需要以下組件。

Wio終端：一個功能強大的多功能設備，具有2.4英寸TFT液晶屏幕，內置傳感器和Wi-Fi功能。

DFRobot GNSS模塊：高精度GNSS (GPS，北斗，GLONASS)模塊，用于跟蹤和時間同步。

跳線：用于連接GNSS模塊和Wio終端。

電源：USB線和Wio終端的電源。

為您的項目制造pcb

您必須檢查PCBWAY在線訂購pcb便宜!

你得到10個高質量的pcb制造和運送到你的家門口便宜。你也可以在第一次訂購時獲得折扣。將您的Gerber文件上傳到PCBWAY，以獲得高質量和快速周轉時間的制造。PCBWay現在可以提供完整的產品解決方案，從設計到外殼生產?？纯此麄兊脑诰€Gerber瀏覽器功能。有了獎勵積分，你就可以從他們的禮品店得到免費的東西。此外，從這里查看這個有用的博客PCBWay插件KiCad。使用此插件，您可以在KiCad中完成設計后直接訂購pcb。

搭建環境

在深入研究代碼之前，請確保在計算機上安裝了Arduino IDE。此外，您還需要安裝必要的庫：

DFRobot_GNSSAndRTC：用于與GNSS模塊接口。

TFT_eSPI：用于控制Wio終端的顯示。

rpcUnifiedSensor:(此版本不再需要)

連接組件

Wio終端與GNSS模塊：GNSS模塊與Wio終端通過跳線連接。請確保GNSS模塊的SDA和SCL引腳連接到Wio Terminal的對應引腳上。

代碼

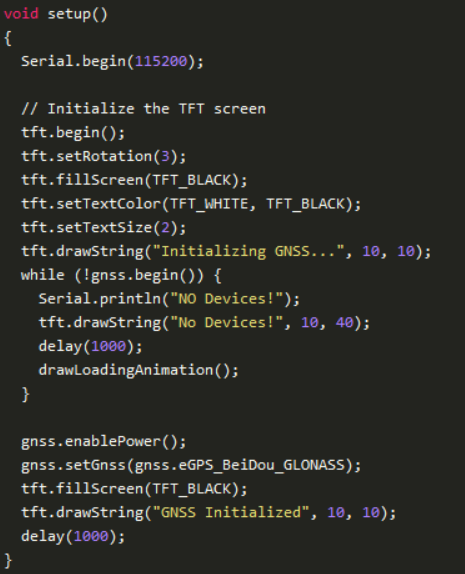

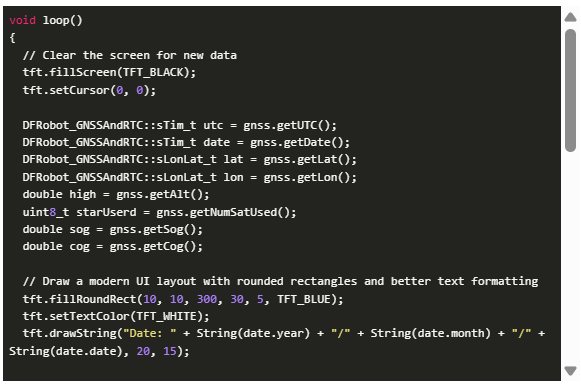

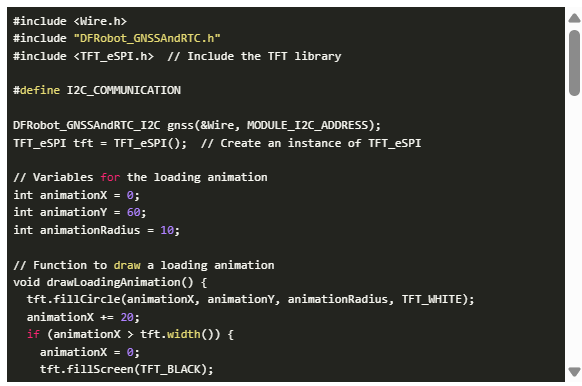

下面是該項目的完整代碼。

它初始化GNSS模塊，檢索GNSS數據，并以現代UI設計顯示在Wio終端屏幕上。

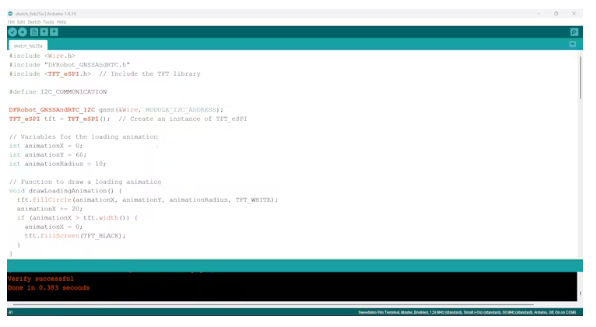

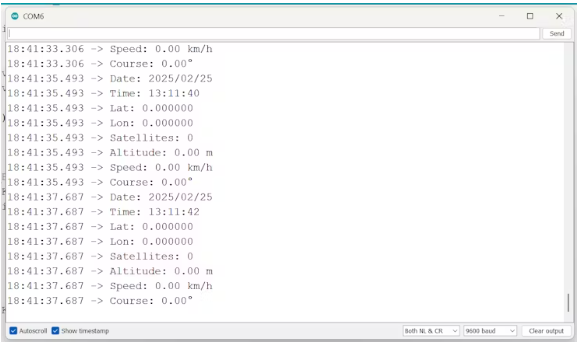

上傳代碼后，監視串行終端的響應。首先，初始化傳感器需要時間。

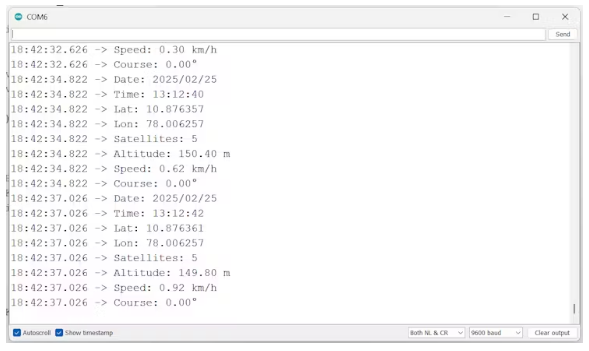

下面是初始化GPS后的響應。

詳細解釋

該項目涉及以下關鍵步驟：

初始化:

?初始化Wio終端和TFT屏幕。

?GNSS模塊設置為通過I2C與Wio終端通信。

數據檢索和顯示：

?檢索GNSS數據，包括日期、時間、緯度、經度、高度、衛星數量、速度和航線。

?這些數據顯示在Wio Terminal的屏幕上，使用具有視覺吸引力的UI，其中帶有顏色編碼的部分。

串行輸出:

?為了調試的目的，同樣的數據被打印到串行監視器上。

用例：實時位置跟蹤

本課題的一個實際應用是實時位置跟蹤。通過將此設置集成到便攜式設備中，您可以在移動時監控并記錄您的位置數據。這對戶外活動尤其有用，比如徒步旅行、騎自行車或地理定位。實時顯示提供您的位置，速度和高度的即時反饋，增強您的導航體驗。

結論

構建gnss驅動的Wio終端顯示器是一個引人入勝的教育項目，提供實時位置跟蹤和教育的實際應用。通過遵循本指南，您可以創建一個視覺上吸引人的顯示，顯示實時GNSS數據，增強您對GNSS技術及其應用的理解。
