滾動文本顯示無處不在——從數字姓名標簽和信息板到存儲標牌和通知顯示。我一直著迷于這樣一個簡單的媒體如何傳達動態和有用的信息。這種好奇心促使我構建了這個項目：使用MAX7219 LED點陣和Seeed Studio Xiao ESP32-S3的滾動文本顯示。

這個項目旨在將簡單性、便攜性和創造性結合到一個小設備中，以一種視覺上引人入勝的方式顯示文本。無論是在活動中展示您的名字，顯示實時消息，還是簡單地學習嵌入式系統，這個項目都是一個很好的開始。

我為什么要建它

我想要一個親身實踐的項目來深入研究：

?LED點矩陣如何在像素級工作。

?用于控制MAX7219的SPI通信協議。

?利用Xiao ESP32-S3的強大功能，這是一款緊湊但功能強大的微控制器，支持Wi-Fi、藍牙、USB-C和AI指令。

我們的想法是做一些小但令人印象深刻的東西，可以很容易地吸引注意力或服務于現實世界的目的，如迷你信息面板或通知。

它是如何工作的

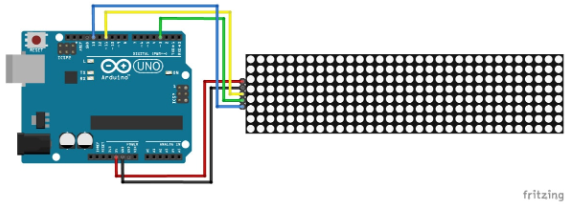

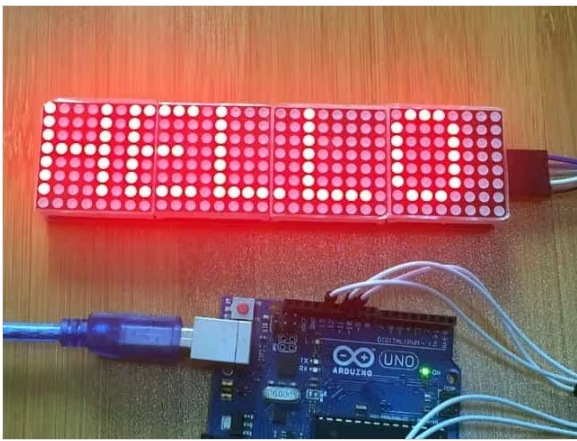

本課題的核心是一系列8x8 LED點陣模塊，由MAX7219驅動芯片控制。微控制器(Xiao ESP32-S3)通過SPI發送像素?cái)?shù)據，以點亮正確的led，并從右向左平滑地滾動文本。

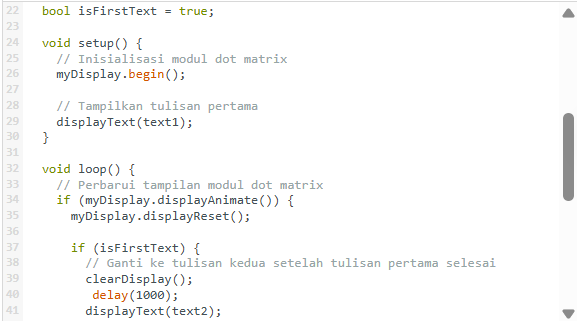

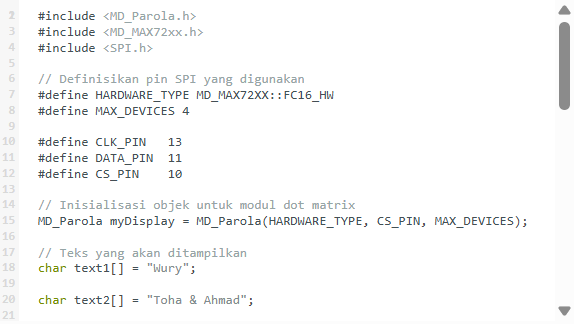

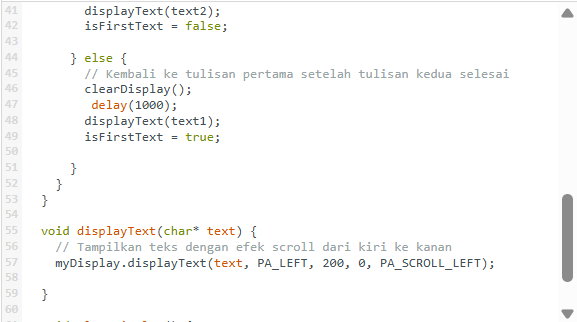

要顯示的文本存儲在微控制器中，并使用MD_MAX72XX和Parola等庫來管理矩陣顯示和處理滾動效果。

在其最簡單的形式中，項目運行一個循環，不斷滾動硬編碼消息。然而，由于ESP32-S3的功能，它可以很容易地?cái)U(kuò)展到支持：

?Wi-Fi或藍牙配置自定義消息。

?與api集成以顯示動態內容，如天氣或通知。

?一個web儀表板，可以遠程實時更新文本。

這個項目的特別之處是什么?

?緊湊的設計：由一個小型ESP32-S3和多達8個鏈?zhǔn)?a href="/tags/MAX7219" target="_blank">MAX7219模塊供電。

?可定制：可輕松調整以顯示任何消息。

?可擴展：內置Wi-Fi和BLE，未來版本可以支持無線更新甚至物聯網集成。

?教育價值：這是了解SPI， LED矩陣，嵌入式編碼和實時顯示控制的好方法。

這個項目非常適合想要探索硬件交互和創意顯示的制造商，學生或業余愛好者。它可以在幾個小時內構建，結果既實用又有趣!
