純正弦波逆變器是任何嚴重的離網或備用電源系統的必備設備。與修改或方波逆變器不同，它提供與電網相同的干凈正弦交流輸出，使其成為敏感電子產品，醫療設備和精密電器的理想選擇。

在本指南中，我們將引導您完成：

?將直流轉換為純正弦波交流的基本原理。

?EGS002模塊的作用。

?詳細說明了電路圖。

?如何使用UPS變壓器。

最后，您將了解如何使用流行的EGS002模塊構建純正弦波逆變器。

純正弦波逆變器的基本原理

純正弦波逆變器工作分為五個步驟：

?輸入源：低壓直流電源(12V/24V)。

?波形產生：EGS002 SPWM(正弦脈寬調制)模塊產生PWM信號。

?開關電路：mosfet或igbt，以h橋結構排列，將直流電壓切成高頻SPWM信號。

?變壓器動作：SPWM信號由UPS變壓器升壓(例如，12V-230V)。

?濾波：LC濾波器清洗信號，產生平滑的230V純正弦波輸出。

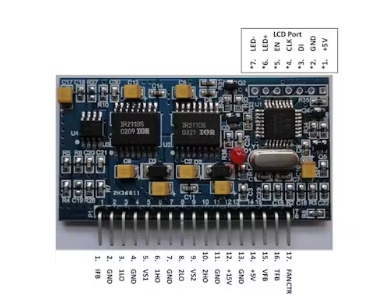

了解EGS002模塊

EGS002是專用的純正弦波逆變器驅動板，其：

?提供SPWM波生成。

?包括過載、過壓、欠壓和溫度保護。

?為調節輸出電壓提供反饋。

為什么要使用EGS002?簡化純正弦波逆變器的設計。工作可靠的50hz或60hz輸出。提供內置保護和可調設置。

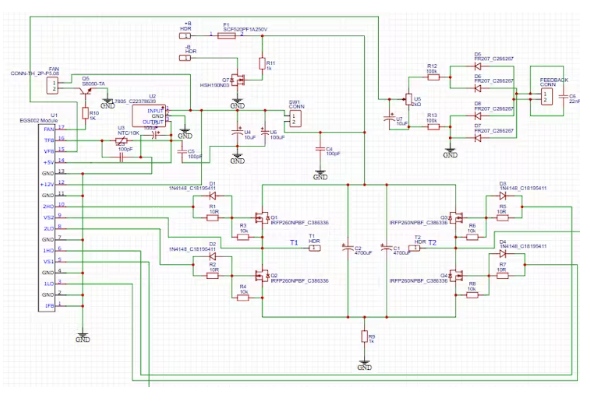

電路圖說明

參考您分享的pcb布局和原理圖的圖像。以下是具體情況：

?輸入段(12V/24V)：

?逆變器使用連接在PCB上的電池。

?輸入電容組(C1, C2)平滑直流。

?輸入部分(12V/24V)：逆變器使用連接到PCB的電池。輸入電容組(C1, C2)平滑直流。

?控制板(U1)：

?提供SPWM信號(HI和LO輸出)。

?通過柵極電阻(R1-R8)連接到MOSFET柵極。

?EGS002控制板(U1)：提供SPWM信號(HI和LO輸出)。通過柵極電阻(R1-R8)連接到MOSFET柵極。

?MOSFET功率級(Q1-Q4)：

?mosfet基于SPWM信號交替開關ON和OFF。

?這就產生了正弦波所需的高頻SPWM。

MOSFET功率級(Q1-Q4)：MOSFET基于SPWM信號交替開關ON和OFF。這就產生了正弦波所需的高頻SPWM。

驅動電路:

?柵極驅動器(Q5, Q7)，電阻和二極管形成柵極驅動信號，用于清潔MOSFET開關。

?驅動電路：柵極驅動器(Q5, Q7)，電阻和二極管形成柵極驅動信號，用于清潔MOSFET開關。

變壓器(T1 / T2)：

?SPWM信號從12V上升到230V(或您的目標電壓)。

?中心抽頭設計允許產生兩半的交流波。

?變壓器(T1 / T2)： SPWM信號從12V升壓到230V(或目標電壓)。中心抽頭設計允許產生兩半的交流波。

反饋與保護：

?反饋回路確保輸出電壓穩定。

?EGS002監控輸出電壓并相應地調整PWM。

?熔斷器和保護二極管(D1-D5)防止浪涌或反向連接造成的損壞。

?反饋與保護：反饋回路確保輸出電壓穩定。EGS002監控輸出電壓并相應地調整PWM。熔斷器和保護二極管(D1-D5)防止浪涌或反向連接造成的損壞。

這種純正弦波逆變器的優點

?純干凈的輸出敏感電子。

?效率高，可靠性好。

?能夠可靠地驅動電機、電視和醫療設備。

?具有過壓、過流、熱過載保護功能。

關鍵部件

以下是使用的核心部件：

?EGS002 SPWM控制器：逆變器的大腦。

?mosfet(如IRF3205)：大功率開關器件。

?UPS變壓器：提供升壓和隔離功能。

?柵極電阻和二極管：保護MOSFET柵極。

?濾波電路(LC)：平滑輸出。

?電容器和熔斷器：提供穩定性和安全性。

最終輸出

結果是一個穩定，干凈的230V交流純正弦波輸出，可以運行在其額定效率和可靠性的任何設備。

應用程序

?家庭和辦公室備份系統。

?離網太陽能裝置。

?醫療設備和敏感電子設備。

?電機驅動的電器。

結論

使用EGS002模塊和UPS變壓器構建純正弦波逆變器是實現直流電源清潔，穩定的交流輸出的最佳方法之一。這種設計提供的性能可以與昂貴的商用設備相媲美，并且可以根據特定需求進行定制。

本文編譯自hackster.io
