大功率屏蔽型電感器在工業電源系統中至關重要，用于濾波和穩定電流，確保向敏感電子元件提供清潔穩定的電源，在電磁干擾 (EMI) 可能會干擾運行并影響關鍵系統性能的環境中尤為重要。

在工業環境中，大功率屏蔽型電感器有助于提高各種設備的電源質量。本文將探討大功率屏蔽型電感器的重要性，并介紹Bel公司近期推出的適用于汽車應用的電感器系列。

屏蔽型電感器的優勢

大功率屏蔽型電感器在工業電源系統和電動汽車等應用中發揮著舉足輕重的作用。這些元件對于降低電磁干擾、儲存能量和過濾信號至關重要，可確保在各種應用中高效可靠地運行。

抑制EMI

屏蔽型電感器旨在抑制電感器產生的磁場，顯著降低EMI，進而保持信號完整性和防止電路運行中斷。通過最大限度地減少電磁輻射，屏蔽型電感器有助于確保敏感電子元件不受干擾地正常運行。

儲能

電流流經電感器時，電感器會將能量儲存在其周圍的磁場中。當電流發生變化或中斷時，存儲的能量就會釋放出來，從而幫助保持穩定、持續的電源供應。這種能力對于電池充電系統和DC-DC轉換器等需要持續供電的應用來說非常關鍵。

濾波

電感器與電容器結合可形成濾波器，用于阻隔或通過特定頻率范圍的信號。這就提高了輸送給敏感電子元件的電源質量，而清潔穩定的電源能夠優化這些設備性能。

在工業電源系統中的作用

大功率屏蔽型電感器可支持穩定的電流，并提高作為工業自動化基石的大功率應用的效率。其設計最大限度地減少了電磁輻射，從而提高了工業電源系統的性能和可靠性。

這些電感器可用于極端溫度、高沖擊和高振動等惡劣的環境下。其堅固的結構確保了在工業環境中長期可靠地運行。這種耐用性對于電動汽車和工業自動化系統等在惡劣條件下運行的應用至關重要。

在電源應用中，這些電感器可實現電壓轉換并通過磁場儲存能量，從而為自動化系統提供高效的能量傳輸。電感器在電機控制應用中也發揮著重要作用，它能調節電流并抑制電流尖峰，確保電機平穩、精確地運行，這是自動化機械的精確運行的關鍵。

這些應用凸顯了大功率屏蔽型電感器，在確保不同行業工業自動化系統高效可靠運行方面的多功能性和重要性。

Bel新品介紹

本文將重點介紹Bel的F1F1屏蔽型SMT電感器。Bel F1F1屏蔽型SMT電感器(圖 1)一款是大功率電感器，滿足AEC-Q200 1級汽車質量認證的嚴格標準。這些電感器采用金屬粉末磁芯，具有高性能和低損耗的特點，4.2mΩ到200mΩ的直流電阻范圍，0.47μH至33μH的電感范圍，20%的公差，以及-55°C至155°C的工作溫度范圍。此系列電感器非常適合需要堅固耐用和高效電感元件的汽車、工業和大功率電子系統。

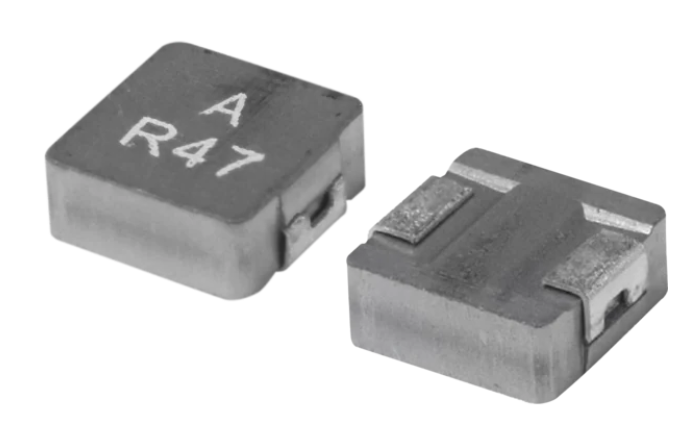

圖 1：Bel F1F1屏蔽型SMT電感器(圖源：貿澤電子)

這些器件采用銅線和鍍銅、鎳和錫的基材制成，確保了耐用性和可靠性。它們符合濕度靈敏度等級1 (MSL-1)、環保要求以及RoHS規范，且不含鹵素。F1F1-0603型電感器的尺寸為7.1mm × 6.6mm × 2.8mm，F(xiàn)1F1-0604型電感器的尺寸為7.1mm × 6.6mm × 3.8mm，這些電感器體積小巧但性能強勁。其寬廣的電流范圍(3.6A至24A)和汽車級可靠性，使其成為希望提高電子系統性能的理想之選。

總結

大功率屏蔽型電感器是工業電源系統中不可或缺的元件，具有抑制EMI、儲能和信號濾波等優勢。它們具有更高的性能、耐用性和長期可靠性，因此在從工業自動化到電動汽車等各種應用中發揮著至關重要的作用。隨著技術的不斷進步，大功率屏蔽型電感器在確保高效、可持續電源系統方面的作用將愈發重要。
