碼頭作為海上交通的關鍵節點,其水下地形的穩定與否直接關系到運營安全與效率。但受自然淤積和人為活動影響,碼頭區域常出現泥沙淤積問題,進而影響通航與作業能力。因此,精準測量清淤土方量、定期開展碼頭清淤工程至關重要。在福建省莆田市湄洲島某碼頭的清淤工作中,華測導航的華微3號水利無人船憑借高效的水下地形測量能力,為工程提供了科學可靠的解決方案。

近期,華測導航合作伙伴福州三維空間信息科技有限公司的工作人員,正是運用華微3號無人船,成功完成了該碼頭清淤的水下地形測量工作,并繪制出1:500的地形圖。這款集成了單波束測深系統和高精度GNSS導航模塊的無人船,在實際作業中展現出了遠超傳統有人船測量方式的優勢。

項目啟動時,工作人員迅速完成華微3號無人船的調試,并進行動力性能測試。無人船下水后,通過遙控器進行簡單的航線測試,確保航行安全無虞。這一簡潔高效的部署與測試過程,為后續測量工作打下了堅實基礎。

接下來進入智能航線規劃環節。借助Easysail安卓軟件,工作人員可輸入自定義衛星圖URL,繪制測區邊界后,軟件會自動生成最優測量航線,無需電腦遠程控制,大幅簡化了外業操作流程。此次作業便以5米為間距布設了航線。

航線確定后,便進入實時數據采集與監控階段。Easysail軟件集成了測深數據采集與實時顯示功能,工作人員通過遙控器實時監控?zé)o人船的航行狀態與測量進度,還能隨時調整測量參數,確保數據質量。從遙控器上,能清晰看到無人船按照預設航線穩步采集數據。

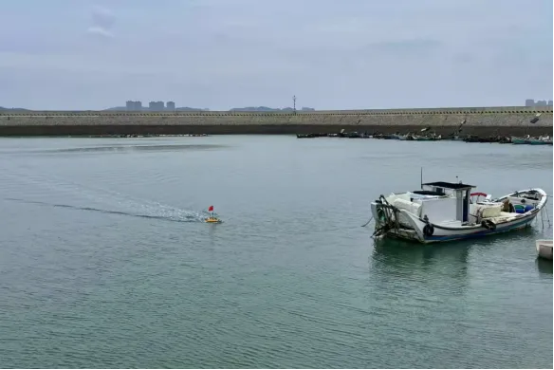

隨后,華微3號無人船以2.5m/s的穩定航速自動直線巡測,船體與航線偏移距離小于0.5m。在測區平均水深2-5米的環境下,短時間內就完成了63913平方米的測量任務,高效的自動走航能力得到充分體現。

測量完成后,便進入內業處理階段。工作人員利用Easysail軟件對采集的數據進行快速處理,該軟件支持自定義成果數據格式,可導出dat、txt、csv等文件,滿足多樣的制圖需求。從單波束數據處理界面能清晰看到數據處理的過程和結果。

之后,工作人員使用Cass軟件打開dat成果,進一步加工處理數據,生成了比例尺為1:500的水下地形圖與等高線數據,碼頭水下地形點云圖和等高線圖直觀展示了區域內的水下地形變化。這些成果為清淤施工單位提供了可靠的數據支持,有效提高了后續清淤土方量測算的準確度。

華微3號水利無人船在湄洲島碼頭清淤測量中的應用,通過清晰有序的五步作業流程,不僅高效完成了測量任務,其數據成果更為碼頭清淤工程的順利推進提供了有力保障,也讓行業看到了無人船在水下地形測量領域的巨大潛力。
