電路板上的電阻種類繁多，下面將按照電阻的材料工藝對電阻進行分類，分別為繞線電阻、實心電阻、碳膜電阻、碳合成電阻、金屬膜電阻、金屬氧化膜電阻、玻璃釉電阻一一介紹。

1.線繞電阻：

使用高電阻率的康銅、錳銅或鎳鉻合金絲纏繞在陶瓷骨架（一般采用陶瓷、塑料、涂覆絕緣層的金屬骨架）上制作而成的。玻璃釉繞線電阻表面被覆一層玻璃釉；涂漆線繞電阻表面被覆一層保護有機漆或清漆；裸式線繞電阻由沒有保護的裸線繞制。表面涂敷保護層除對電阻起保護作用外，也有利于在工作環境條件變化時保持阻值的穩定性。常見的有被釉線繞電阻和涂漆線繞電阻兩種。

琺瑯電阻（被釉線繞電阻）將電阻系數較大的錳銅絲或鎳鉻合金絲繞在陶瓷管上，并將其外層涂以琺瑯作為耐熱的釉絕緣層加以保護。

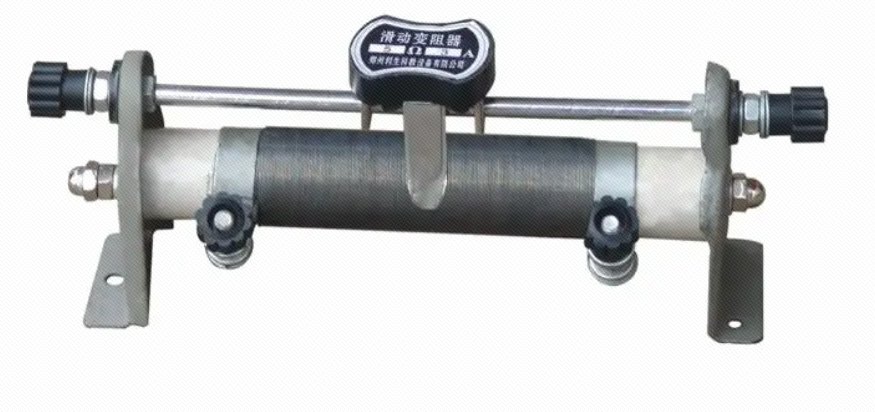

可調線繞電阻（就是中學物理常說的滑動變阻器），外面裝有可移動的卡環作為接觸引出端，在釉（漆）層上留有狹長的窗口，露出繞線接觸道，卡環通過觸點在接觸道上移動就可以調節阻值。

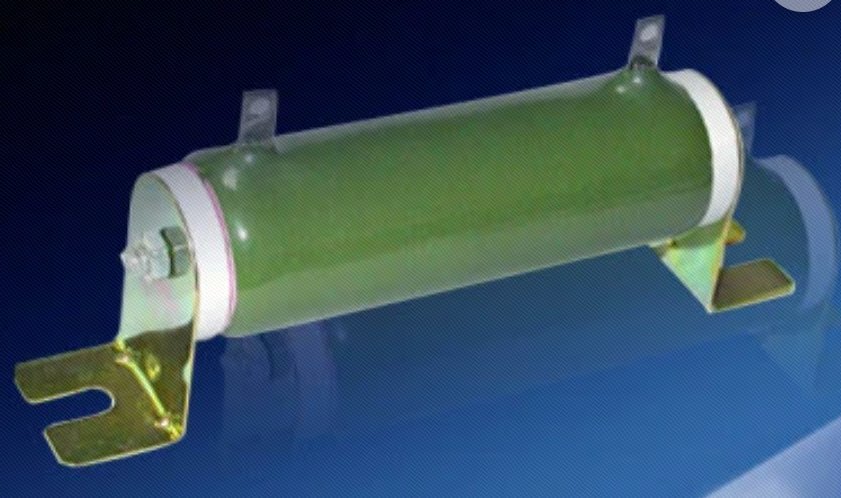

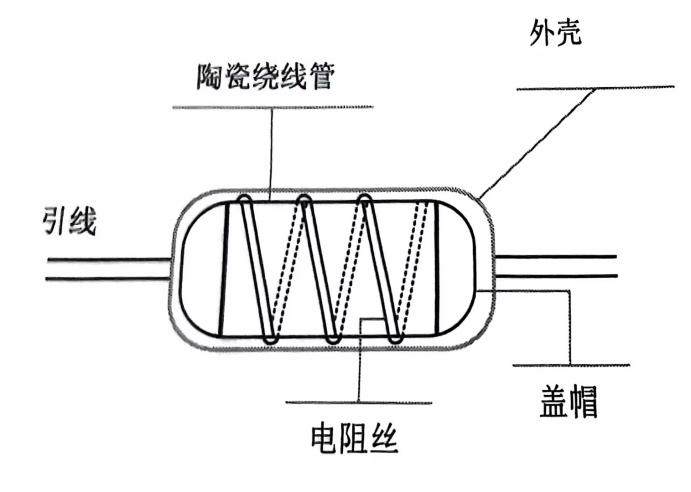

線繞電阻的外形和內部結構：

繞線電阻優點：可做成精密電阻，精度容差可以到0.005%，阻值范圍為0.01Ohm~100KOhm；溫度系數?。ㄈ绗m瑯電阻（被釉線繞電阻）的溫度系數可做到小于10ppm/℃（1ppm=0.0001%）(百萬分之一)，精度高于±0.01%。）；熱穩定性好，耐高溫，工作溫度可達315℃；繞線電阻體積可以做的很大，再外加散熱器，耐熱好；噪聲小，甚至無電流噪聲；功率大，能承受大功率負荷，額定功率能做到500W；

線繞電阻的缺點：寄生電感和分布電容比較大，體積大，阻值不大，不適合在2MHz以上高頻電路中使用。

適用場景：只適合在要求大功率電阻的電路中作為分壓電阻或?yàn)V波電阻，或者高溫工作場景下使用。

2.實心電阻

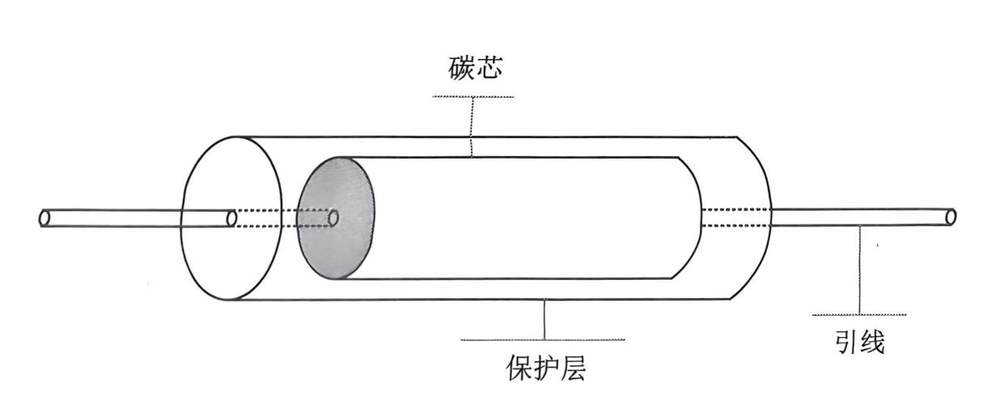

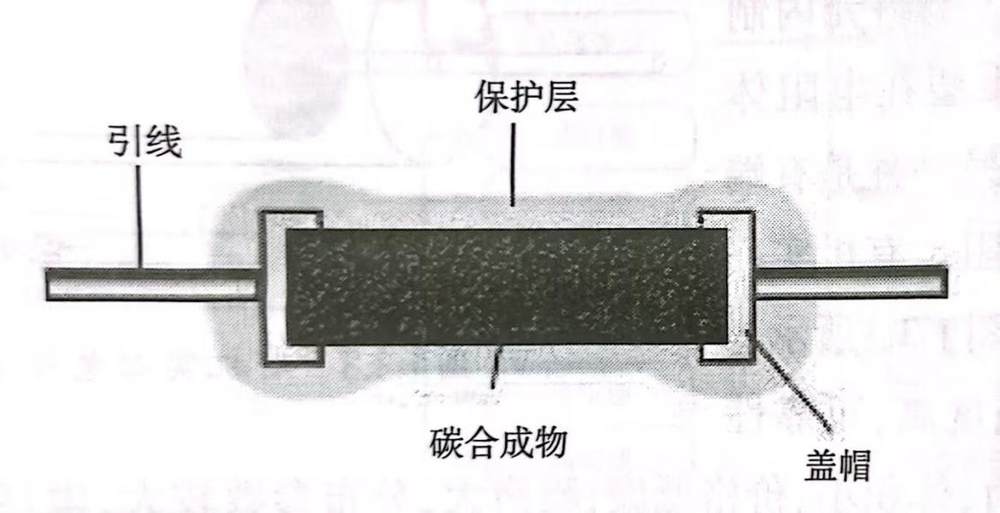

有機實心電阻是將炭黑、石墨等導電物質和填料與有機黏合劑混合成粉料，經專用設備熱壓后裝入塑料殼內制成的。實心電阻的引線壓塑在電阻體內，一種是無端帽的電阻，另一種是有端帽并把端帽作為電極的電阻。有機實心電阻的外形和內部結構如圖：

無機實心電阻與有機實心電阻的結構基本相同，只是材料不同。有機實心電阻是由顆粒狀導體（如炭黑、石墨）、填充料（如云母粉、石英粉、玻璃粉、二氧化鈦（TiO₂）等）和有機黏合劑（如酚醛樹脂等）等材料混合并熱壓成型后制成的，具有較強的抗負荷能力；無機實心電阻是由導電物質（如炭黑、石墨等）、填充料和無機黏合劑（如玻璃釉）混合壓制成型后再經高溫?zé)Y(jié)而成的，其溫度系數較大，但阻值范圍較小。

有機實心電阻機械強度高，可靠性好，具有較強的過負載能力，體積小，價格低廉；噪聲大，分布參數較大，電壓和溫度穩定性差；阻值范圍為4.7Ohm~22MOhm；工作電壓能達到250V~500V；額定功率為1/4~2W.這種電阻不適合于要求較高的電器電路中。

應用場景：目前常見的有機實心電阻有RS11型和RS型，RS型有機實心電阻常用于汽車儀表（機油壓力上）。

3.碳膜電阻

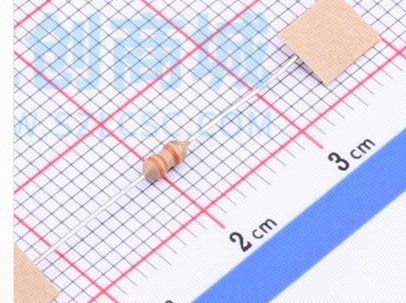

碳膜電阻是將通過真空高溫?zé)岱纸獾慕Y(jié)晶碳沉積在柱形或管形的陶瓷骨架上，形成一層碳混合物膜，用控制碳膜的厚度、碳濃度和刻槽來控制電阻的大小?？梢栽谔寄ど霞庸こ菪郎喜?，螺旋越多，電阻越大，最后引出金屬導線，樹脂封裝成型。碳膜電阻的外形和內部結構如圖所示：

碳膜電阻具有良好的穩定性，負溫度系數小，高頻特性好，受電壓和頻率影響較小，噪聲電動勢比較小，脈沖負荷穩定，阻值范圍大，制作工藝簡單，生產成本低，所以以前被廣泛應用于各類電子產品。

4.碳合成電阻

碳合成電阻是將炭黑、填料和有機黏合劑配成懸浮液，涂覆在絕緣骨架上，經過熱聚合而成。

優點是：阻值范圍大，可以達到10MOhm~10^6MOhm；額定功率能做到5W；最大工作電壓為35kV。 缺點是：抗?jié)裥圆睿妷悍€(wěn)定性差，頻率特性不好，噪聲大。

這種電阻不適合用于通用電阻，而主要適用于高壓和高阻用電阻，并常用玻璃殼封裝，制成真空兆歐電阻，用于微電流測試。

5.金屬膜電阻

金屬膜電阻是將金屬或合金材料用真空加熱蒸發在瓷基體上形成一層薄膜而制成的，也有采用高溫分解、化學沉積或燒滲等方法制成的。

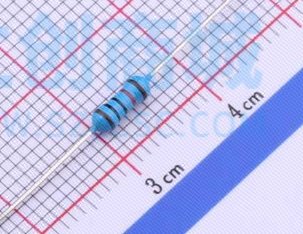

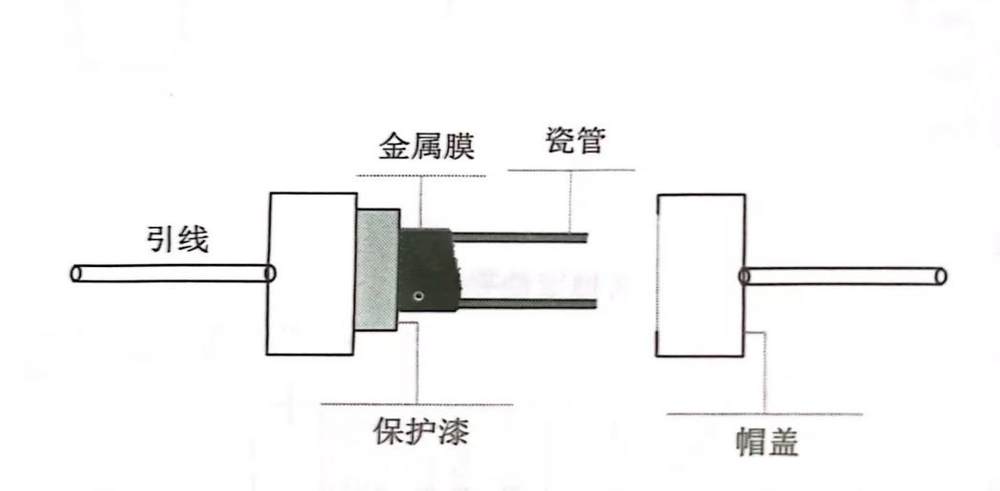

金屬膜電阻直插封裝的外形和內部結構：

金屬膜電阻表貼封裝的外形和內部結構：

金屬膜電阻穩定性和耐熱性能好，溫度系數小，工作頻率范圍寬，噪聲電動勢小，常在高頻電路中使用。

6.金屬氧化膜電阻

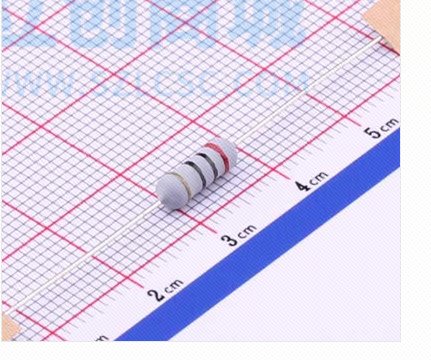

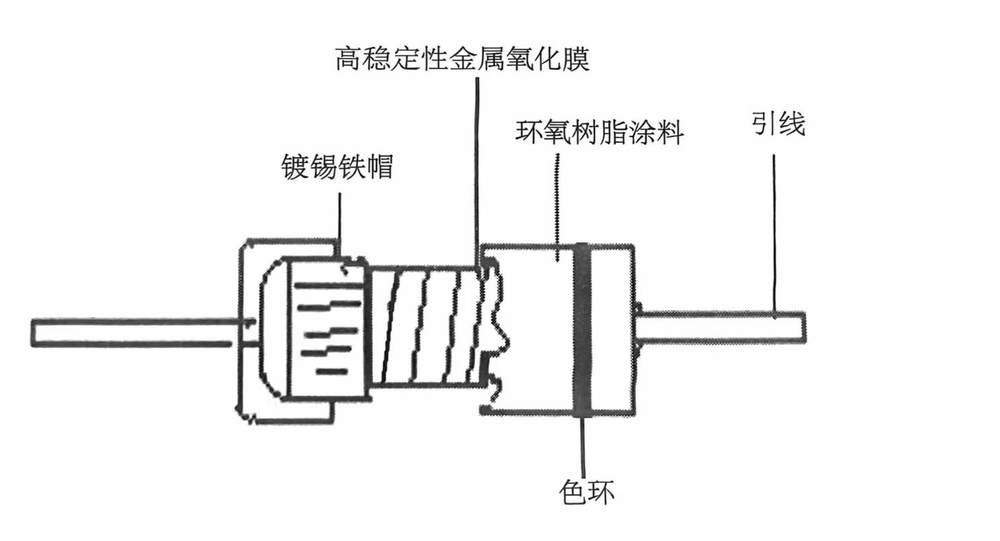

以金屬或合金作為電阻材料，采用真空蒸發和濺射的方法，在陶瓷或玻璃基體上形成氧化的電阻膜層。金屬氧化膜電阻的導電膜層均勻，膜與骨架基體結合牢固。有些性能優于金屬膜電阻。普通金屬氧化膜電阻的外形與金屬膜電阻基本相同，其結構多為圓柱形并為軸向式引出線。

金屬氧化膜電阻比金屬膜電阻抗氧化能力強，抗酸、抗鹽能力強、耐熱性好。金屬氧化膜電阻的缺點是由于材料的特性和膜層厚度的限制，阻值范圍小，導致其阻值范圍為1Ohm~200kOhm

7.玻璃釉電阻

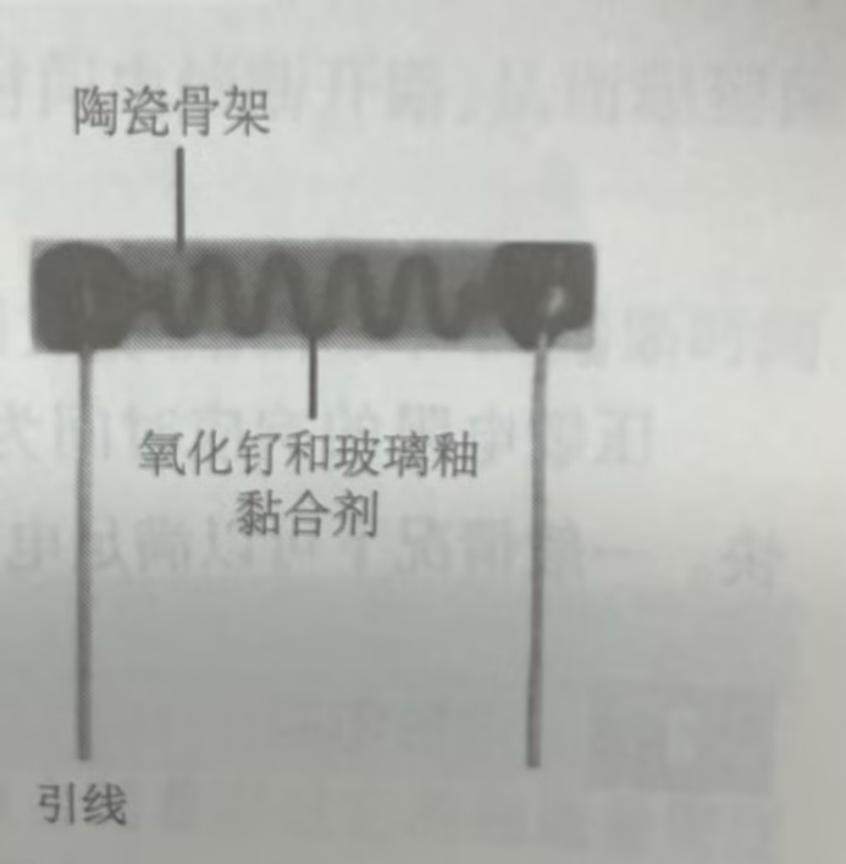

玻璃釉電阻是由金屬銀、銠、釕等的氧化物和玻璃釉粘合劑混合成漿料，涂覆在陶瓷骨架上，經高溫?zé)Y(jié)而成的。目前多用氧化釕和玻璃釉粘合劑制成玻璃釉電阻。分為普通型和精密型玻璃釉電阻。

玻璃釉電阻耐高溫能力差，耐濕性好，穩定性好，噪聲小，溫度系數小，阻值范圍大，阻值范圍為4.7Ohm~200MOhm；額定功率為1/8W~500W，最高電壓為15kV.

總結

以上是按電阻按照材料工藝進行分類，還可以按照用途分為：通用電阻、精密電阻、高阻電阻、功率電阻、高壓電阻、高頻電阻；按封裝分為插件電阻和貼片電阻；按特殊用途分為可調電阻、熱敏電阻、力敏電阻、濕敏電阻、壓敏電阻、磁敏電阻、氣敏電阻、光敏電阻、熔斷電阻。

電阻的種類繁多，我們平常需要熟練掌握常用的，對不常用的電阻有一個印象，在需要的時候撿起來即可。在挑選電阻方面，可以直接去各種線上商城上面找到符合設計要求的電阻。也可以去一些有電子元器件的工廠參觀，比如嘉立創在珠海斗門就有一個元器件商場，有超大一個倉庫，里面全是元器件，不僅可以看到商場里的器件，還能看PCB的制造過程，能感受智能拼板、智慧工廠等等各種驚奇的體驗?？梢栽诩瘟?chuàng)官網，可以看到走進工廠（報名中）的字樣，可以點擊進行報名。
