在智能視覺技術不斷發展的今天，多路攝像數據的處理與傳輸已成為眾多應用場景的核心需求。從智能安防監控領域的全面覆蓋，到工業視覺處理網關的精準檢測，再到車載環視融合平臺的實時駕駛輔助以及智慧社區AI防控的快速響應，多路攝像數據的處理與傳輸已成為關鍵需求，而高效且低延時的解決方案則是實現這些應用的核心。 目前多路攝像傳輸方案往往存在一定局限，接入路數有限，難以滿足大規模監控場景的需求，且延遲較高，影響實時性，編碼效率也不盡如人意，通常會占用大量帶寬和存儲資源。然而，米爾電子在瑞芯微 RK3576核心板上實現了 12 路高清視頻流H264高效編碼與RTSP低延遲推流，端到端延遲約140ms。下面為大家介紹米爾是如何實現12路高清視頻流的低延遲端到端傳輸。

一、MYD-LR3576開發板強大性能架構:

MYD-LR3576開發板，采用先進8nm制程工藝，集成四核Cortex-A72（主頻2.2GHz）與四核Cortex-A53（主頻2.0GHz），配備Mali-G52 MC3圖形處理單元，VPU視頻編解碼單元，以及搭配6TOPS算力NPU。

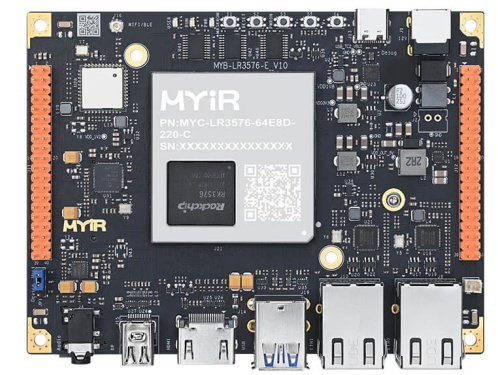

圖：米爾基于RK3576開發板

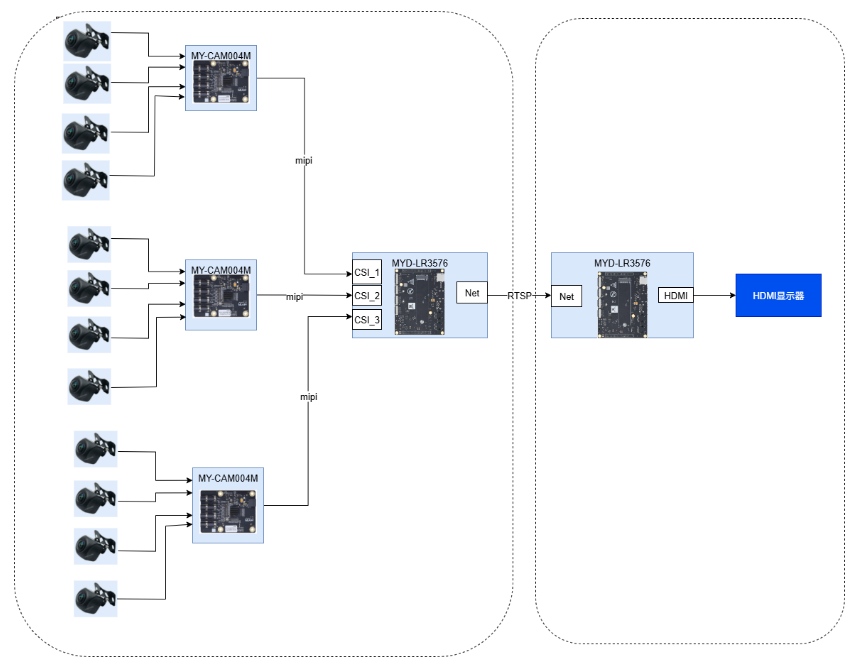

二、12路攝像頭采集編碼后通過RTSP推流，另一側解析后顯示

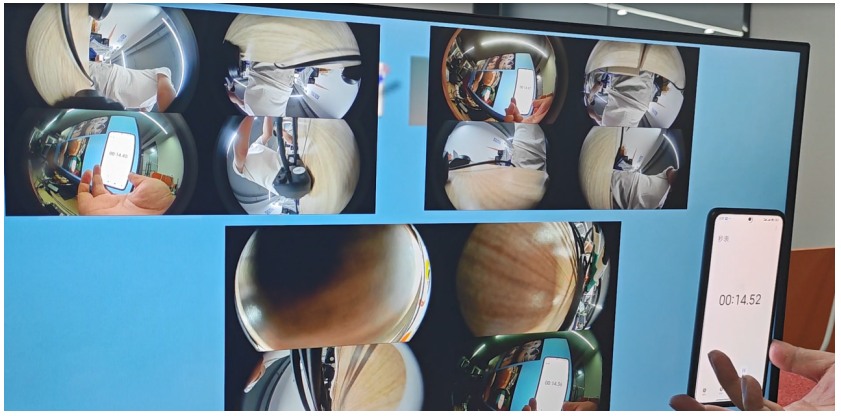

視頻所示：RK3576 獲取 12路 1920x1080 30fps攝像頭數據，編碼后通過網線傳輸?shù)搅硪粋€(gè)3576板子顯示過程，攝像頭對著秒表能看到延遲時間。

STEP1：使用12路 AHD攝像頭抓流后編碼推流

MYD-LR3576開發板擁有3路4lan MIPI-CSI接口，搭配MY-CAM004M視頻轉換模塊可以接入12路（1920*1080 30幀）AHD高清攝像頭 ，使用RGA圖片處理后再經過VPU 單元模塊編碼成H264碼流通過網絡RTSP推流。此過程視頻延遲在80~100ms以內。

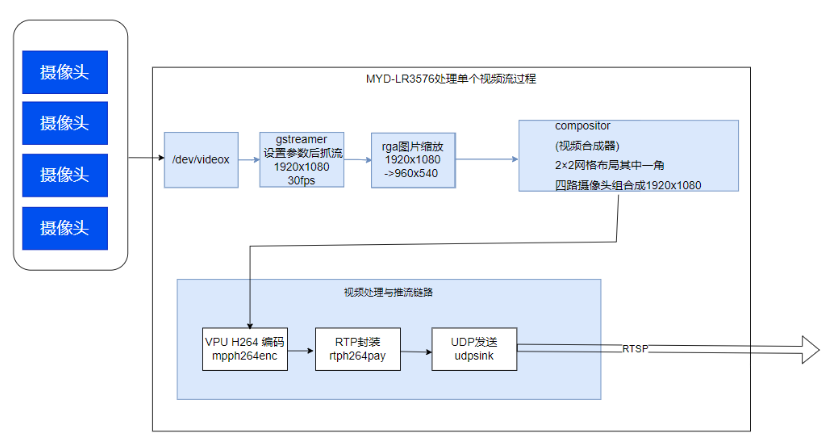

抓取視頻流編碼后RTSP推送流程：

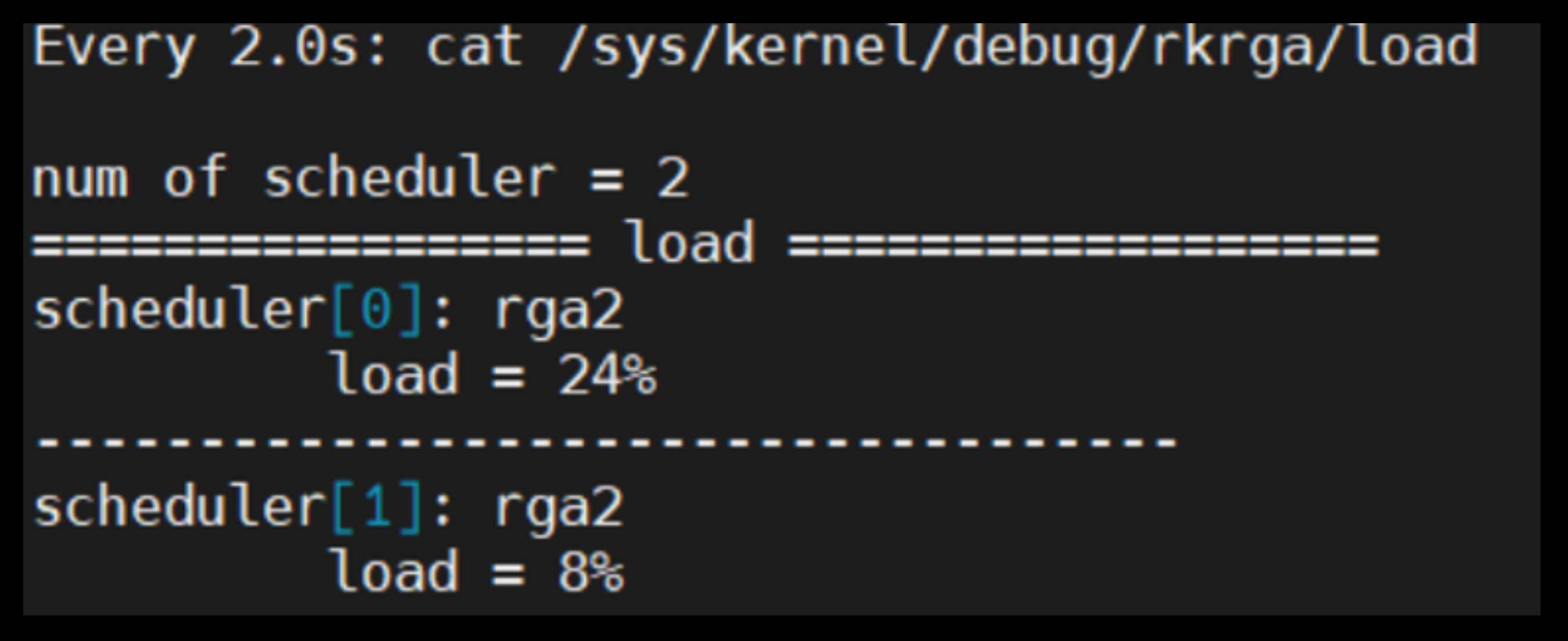

RGA處理單元占有率

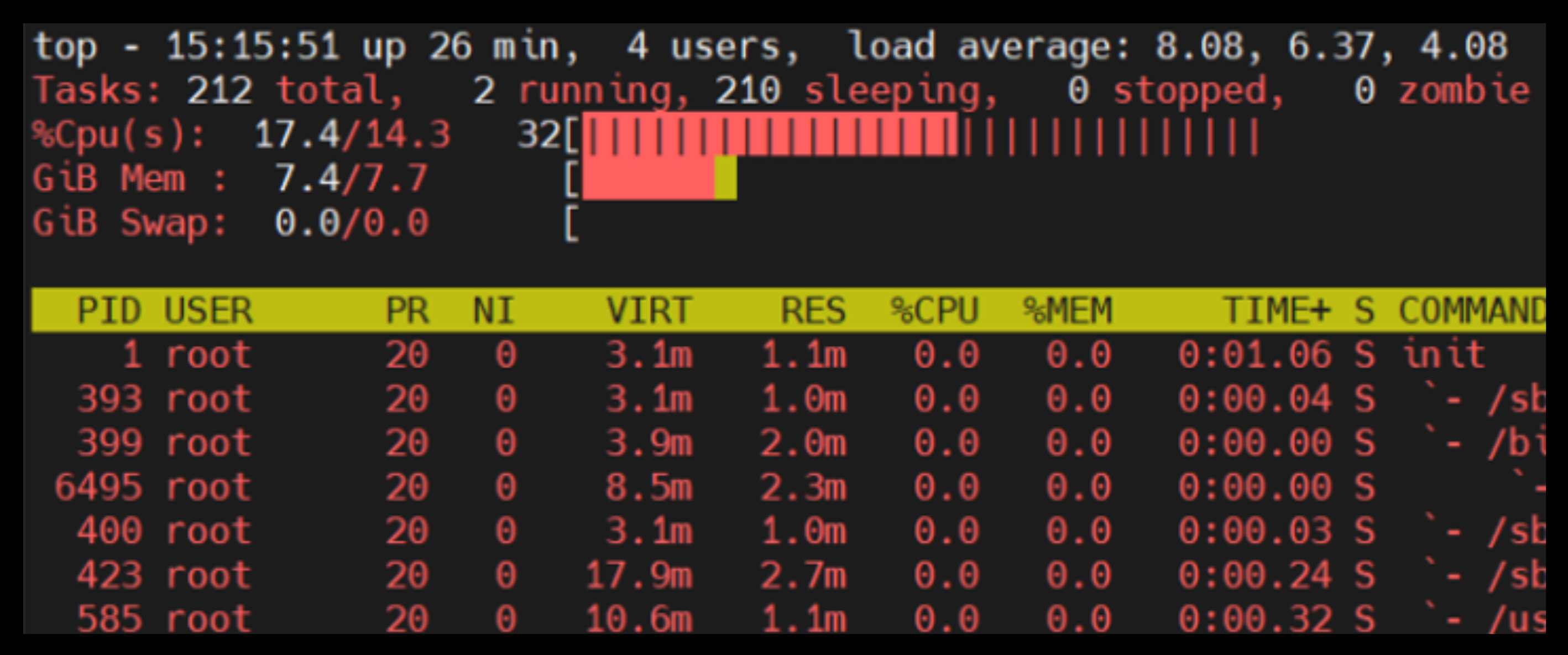

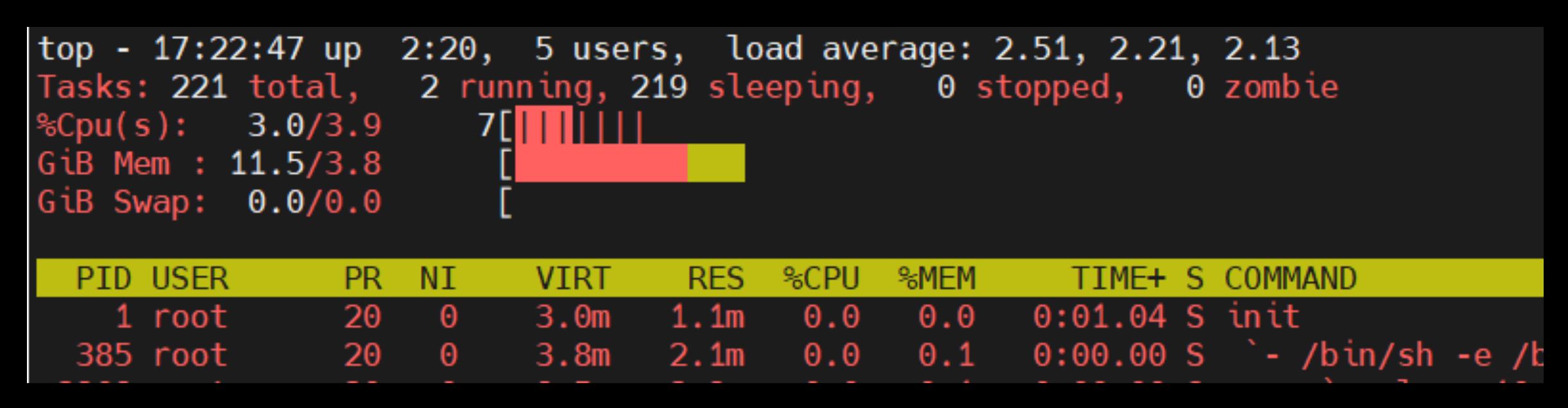

CPU處理單元占有率

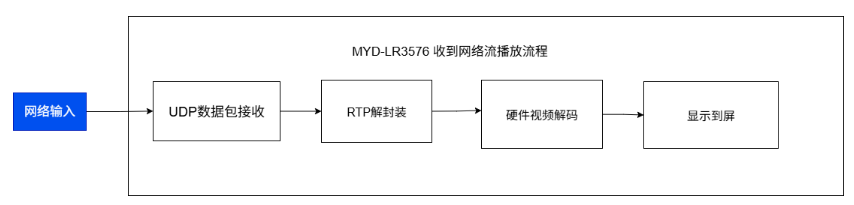

STEP2：MYD-LR3576 開發板接收視頻流顯示：

CPU占有率

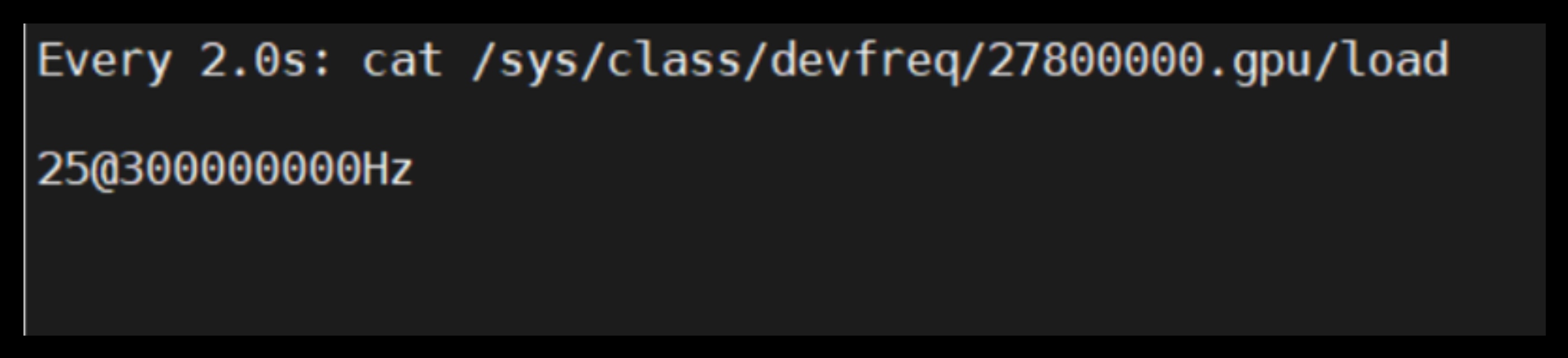

GPU占有率

由于通過網絡傳輸和解碼，會產生40~50ms左右延遲，最終從視頻抓取，編碼，RTSP傳輸，再到解碼播放延遲在120~150ms。

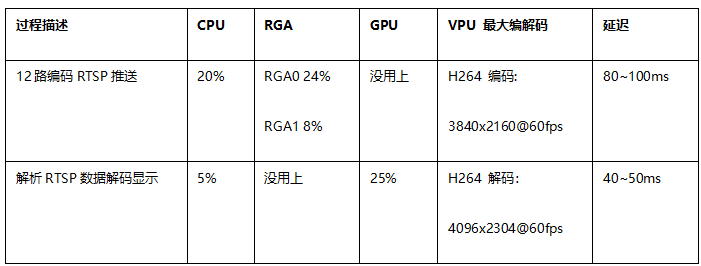

對比兩個過程各單元占用情況

廣泛的應用場景

工業安防下12路攝像頭對于RK3576只能算是熱身，別忘了它還有6TOPS的NPU沒發揮，它也能勝任如下應用場景

智能安防監控領域：作為中樞核心，輕松駕馭多路監控?cái)z像頭的視頻流，實現全方位、無死角的實時監控。

工業視覺處理網關：精準處理工業生產中的各類視覺數據，助力智能制造。

車載環視融合平臺：將多個車載攝像頭的畫面高效融合，為駕駛安全保駕護航。

智慧社區AI防控：高空拋物監測，陌生人預警，電動車進電梯等。

綜上所述，米爾電子基于瑞芯微RK3576核心板打造的解決方案，成功解決了多路高清視頻流接入、高效編碼與低延遲傳輸?shù)膯?wèn)題，為智能視覺應用的實時性與可靠性提供了強有力的支撐。后續我們將分享在米爾RK3576核心板上實現AI處理多路視頻流的相關內容，敬請期待！
