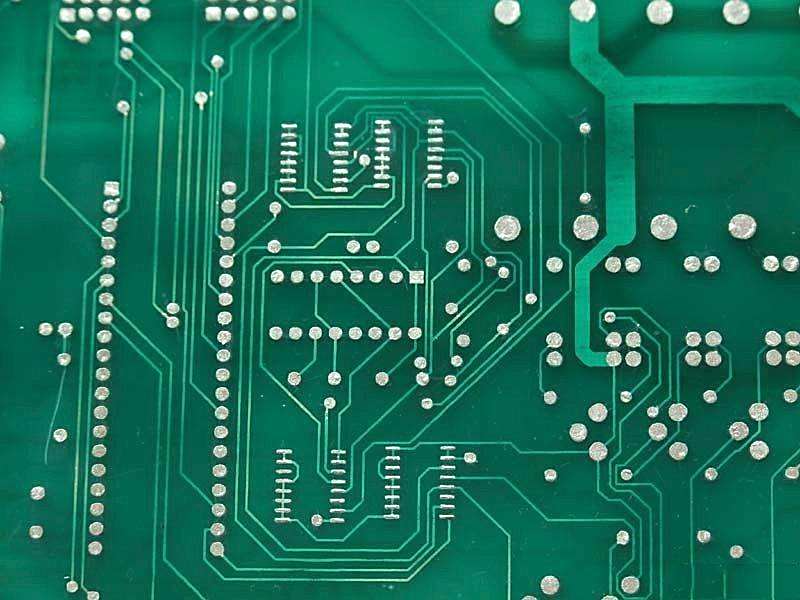

阻焊盤就是soldermask，是指板子上要上綠油的部分。實際上這阻焊層使用的是負片輸出，所以在阻焊層的形狀映射到板子上以后，并不是上了綠油阻焊，反而是露出了銅皮。通常為了增大銅皮的厚度，采用阻焊層上劃線去綠油，然后加錫達到增加銅線厚度的效果。

阻焊層的要求

阻焊層在控制回流焊接中的焊接缺陷中很重要，PCB設計者應該盡量減小焊盤周圍的間隔或空氣間隙。

雖然許多工藝工程師寧可阻焊層分開板上所有焊盤特征，但是密間距元件的引腳間隔與焊盤尺寸將要求特殊的考慮。雖然在四邊的qfp上不分區的阻焊層開口或窗口可能是可接受的，但是控制元件引腳之間的錫橋可能更加困難。對于bga的阻焊層，許多公司提供一種阻焊層，它不接觸焊盤，但是覆蓋焊盤之間的任何特征，以防止錫橋。多數表面貼裝的PCB以阻焊層覆蓋，但是阻焊層的涂敷，如果厚度大于0.04mm，可能影響錫膏的應用。表面貼裝PCB，特別是那些使用密間距元件的，都要求一種低矮的感光阻焊層。

工作制作

阻焊材料必須通過液體濕工藝或者干薄膜疊層來使用。干薄膜阻焊材料是以0.07-0.1mm厚度供應的，可適合于一些表面貼裝產品，但是這種材料不推薦用于密間距應用。很少公司提供薄到可以滿足密間距標準的干薄膜，但是有幾家公司可以提供液體感光阻焊材料。通常，阻焊的開口應該比焊盤大0.15mm。這允許在焊盤所邊上有0.07mm的間隙。低輪廓的液體感光阻焊材料是經濟的，通常指定用于表面貼裝應用，提供精確的特征尺寸和間隙。

助焊層用于貼片封裝，與貼片元器件焊盤對應。在SMT加工時通常采用一塊鋼板，將PCB上對應著元器件焊盤的地方打孔，然后鋼板上上錫膏，PCB在鋼板下的時候，錫膏漏下去，也就剛好每個焊盤上都能沾上焊錫，所以通常阻焊層不能大于實際焊盤尺寸，最好是小于或等于實際焊盤尺寸。

需要的層面和表貼元件幾乎相同，主要需要如下幾個要素：

1、BeginLayer：ThermalRelief和AnTIPad要比規則焊盤的實際尺寸大0.5mm

2、EndLayer：ThermalRelief和AnTIPad要比規則焊盤的實際尺寸大0.5mm

3、DEFAULTINTERNAL：中間層

阻焊層和助焊層的作用

阻焊層主要是防止PCB銅箔直接暴露在空氣中，起到保護的作用。

助焊層是用來給鋼網廠做鋼網用的，而鋼網是在上錫的時候可以準確的將錫膏放到需要焊接的貼片焊盤上。

PCB助焊層與阻焊層區別

兩個層都是上錫焊接用的，并不是指一個上錫，一個上綠油;而是：

1、阻焊層的意思是在整片阻焊的綠油上開窗，目的是允許焊接;

2、默認情況下，沒有阻焊層的區域都要上綠油;

3、助焊層用于貼片封裝。

一、定義不同

1、阻焊層——solder mask，是指印刷電路板子上要上綠油的部分。實際上這阻焊層使用的是負片輸出，所以在阻焊層的形狀映射到板子上以后，并不是上了綠油阻焊，反而是露出了銅皮。

2、助焊層其實為鋼網——paste mask，是機器貼片時要用的，其主要功能是幫助錫膏的沉積;目的是將準確數量的錫膏轉移到空PCB上的準確位置。

二、功能不同

1、阻焊層是在整片阻焊的綠油上開窗，目的是允許焊接，默認情況下，沒有阻焊層的區域都要上綠油;

2、助焊層是用來給鋼網廠做鋼網用的，而鋼網是在上錫的時候可以準確的將錫膏放到需要焊接的貼片焊盤上，是用于貼片的封裝;

三、工藝制作不同

1、阻焊工藝制作為：阻焊材料必須通過液體濕工藝或者干薄膜疊層來使用。

干薄膜阻焊材料是以0.07-0.1mm(0.03-0.04″)厚度供應的，可適合于一些表面貼裝產品，但是這種材料不推薦用于密間距應用。通常，阻焊的開口應該比焊盤大0.15mm(0.006″)。這允許在焊盤所有邊上0.07mm(0.003″)的間隙。

低輪廓的液體感光阻焊材料是經濟的，通常指定用于表面貼裝應用，提供精確的特征尺寸和間隙。

2、助焊層(鋼網)工藝制作為：化學蝕刻法(chemical etch)、激光切割法(laser cutting)、電鑄成型法(electroform)。

化學蝕刻法(chemical etch)——數據文件PCB→菲林制作→曝光→顯影→蝕刻→鋼片清洗→張網;

激光切割法(laser cutting)——菲林制作PCB→取坐標→數據文件→數據處理→激光切割→打磨→張網;

電鑄成型法(electroform)——基板上涂感光膜→曝光→顯影→電鑄鎳→成型→鋼片清洗→張網

一塊標準的印刷電路板 (PCB) 通常需要兩種不同類型的層，即“罩層 (mask)”。 盡管阻焊層 (solder mask) 和助焊層 (paste mask) 都是“罩層”，但在 PCB 制造過程中，它們分別用于兩個完全不同的部分。 本文將探討助焊層與助焊層之間的區別，并詳細介紹 PCB 設計師在 PCB layout 中使用這些層時需要了解的內容。

阻焊層和電路板制造

為了制造雙面電路板，電介質核心材料被夾在兩層由器件焊墊、區域填充物和連接走線組成的銅連接之間。這種基本結構也用于多層電路板的層對，只是銅和電介質材料更薄，且不包括內層的焊墊。最終，所有這些層對合在一起，構成一個多層電路板，之后進行鉆孔，然后成品電路板就可以交給組裝人員安裝電子器件了。然而，在將電路板送到組裝人員那里之前，必須完成另一個步驟來保護電路板：涂抹阻焊層。

阻焊層(或被一些制造商稱之為阻焊劑)是一種應用于電路板外表面的保護材料 。 阻焊層將覆蓋整個電路板的表面，包括金屬和電介質材料，除了將被焊接的焊盤和過孔。該覆蓋層將保護電路板不受金屬氧化、腐蝕、灰塵、甚至人類接觸所污染。 兩個暴露的金屬區域之間的阻焊層也將有助于防止焊料在裸露區域之間出現橋接，并在金屬表面堆積。

阻焊材料可以通過兩種不同的工藝涂到電路板上：

01

**液體：**使用絲網印刷工藝，可將阻焊材料直接涂在電路板上，然后材料會硬化，使焊盤和鉆孔暴露在外。

02

**感光材料：**感光阻焊材料可以作為液體涂抹，也可以作為一片干膜鋪在電路板上。然后將電路板暴露在紫外光下，要焊接的焊盤和過孔除外。曝光會使整個電路板上的阻焊材料硬化，然后清洗掉過孔和焊盤上未曝光的材料。

樹脂是一種常用的阻焊材料，因為它對高溫、潮濕和焊料有耐受性。 阻焊層通常是綠色的，但如果 OEM 希望用不同顏色的電路板來區分不同的生產步驟，也可以采用其他顏色。例如，原型電路板可能是紅色的，而綠色則表示常規生產的電路板。同樣重要的是， 阻焊材料涂抹的厚度要合適，以確保均勻涂抹，實現最佳固化效果。 接下來，我們來了解一下助焊層以及它在 PCB 組裝中的作用，并看看它與阻焊層有什么不同。

助焊層和電路板組裝

波峰焊

將器件焊接到制造的電路板上有兩種主要方法，第一種是波峰焊。這種工藝要求將通孔元件插入鉆孔中，并將表面貼裝部件粘貼在電路板的焊墊上。然后，電路板在傳送帶上穿過一臺機器，機器上有一道道波浪狀熔化的焊料，電路板必須通過這些波浪。波浪會穿過鉆孔，焊接通孔部件，并在表面貼裝元件的焊盤和引線之間形成一個焊點。

回流焊

第二種工藝稱為回流焊， 此工藝會使用到助焊層。 回流焊工藝從一層焊膏開始， 焊膏附著在要焊接的表面貼裝焊盤上。 焊膏是一種由金屬焊料顆粒和粘性焊劑組成的材料，像膩子一樣具有粘性。焊劑不僅能清潔電路板和待焊部件的焊接表面，而且還能作為粘合劑將元件固定在原位，直至焊接完成。在通過回流焊爐時，焊膏熔化，然后為粘住的元件形成一個牢固的焊點。

可以通過三種主要方法在電路板上涂抹焊膏：

01

**人工涂抹：**對于 PCB 返工或產量有限的情況，如原型電路板，可以使用注射器手動涂抹焊膏。不過，這個過程既 費時又費力， 對于量產來說并不實用。

02

**噴射打?。?*利用 PCB CAD 系統的助焊層數據，可以使用一臺噴射打印機在電路板的每個表面貼裝焊盤上涂抹錫膏。這種操作方法 非常精確 ，但速度不一定最快。

03

**鋼網：**對于大批量生產的電路板，制造商會使用來自 PCB CAD 系統的同一助焊層數據創建一個鋼網，作為噴射打印機使用。鋼網通常是用激光制作而成，并且用不同的材料進行處理，以保證焊膏涂抹的精確性，并確保鋼網具有較長的使用壽命。使用刮刀可以在一分鐘內將焊膏涂在電路板上，對于大批量生產來說，這是最快的涂抹方法。

阻焊層和助焊層之間的主要區別是，阻焊層是涂在電路板上用于保護電路板的材料，而助焊層是用來涂抹焊膏的圖案。

接下來，我們來了解一下如何使用 PCB CAD 系統來創建阻焊層和助焊層。

PCB 設計層：阻焊層和助焊層

PCB CAD 系統將使用不同的內部層來表示頂部和底部的阻焊層以及頂部和底部的助焊層。CAD 系統中的每個層都可以顯示相應的數據，用于制作阻焊層和助焊層、模板或用于在電路板上涂抹阻焊層和焊膏的圖案。

在上面的兩張圖片中，我們可以看到 PCB CAD 系統中 綠色的阻焊層和紅色的助焊層。 **請注意，阻焊層圖像中包含的元素比助焊層多。**這是因為阻焊層圖像中顯示了所有將要焊接的鉆孔、過孔和表面貼裝焊盤，而助焊層圖像只顯示了表面貼裝焊盤。阻焊層元素定義了不涂抹阻焊劑的位置，而助焊層元素定義了涂抹錫膏的位置。

在大多數情況下，在 PCB CAD 系統中，阻焊層和助焊層的創建都是自動進行的。 盡管 PCB 設計師可以控制阻焊層和助焊層元素的尺寸和形狀，但大多數人會將其設置為與 PCB footprint 中的焊盤或過孔的尺寸相同。如此一來，電路板制造和裝配車間需要負責改變這些元素的尺寸和形狀，以實現 PCB 可制造性。
