現在市面上用的比較多的是雙平衡混頻器（Double Balanced Mixer）。本回答將主要參考NCSU的Ricketts教授的課程講義介紹其原理。

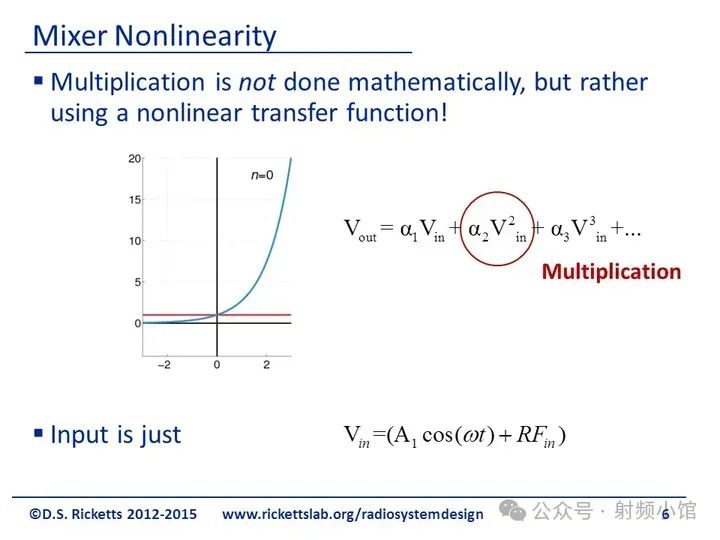

混頻器是一種能對電壓（電流）做乘法的器件。雖然在數學上可以將其視為乘法器，但在現實世界中，并不存在直接對信號進行“乘法”的電路元件。在信號處理系統中，我們通常將混頻器作為一個線性元件來處理。有趣的是，混頻器本質上是利用非線性元件實現乘法功能的，而該非線性元件的泰勒級數中通常包含一個二階項。

在上變頻混頻器中，輸入信號通常是本地振蕩器（LO，local oscillator）和中頻（IF，intermediate frequency）相加；而在下變頻混頻器中，輸入信號通常是LO和RF相加（如上圖所示）。

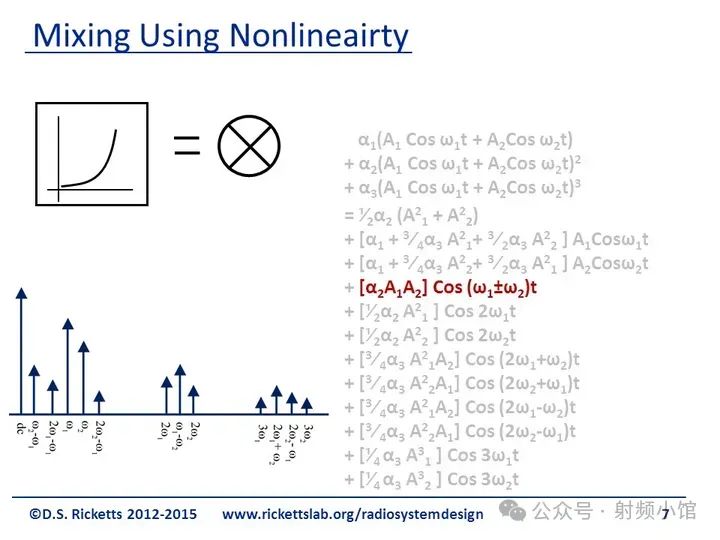

在上圖中，我們展示了以A1*COS(w1t)+A2*COS(w2t),

作為輸入的示例。對輸出進行泰勒展開后，我們可以觀察到許多項。我們特別關注紅色項，因?yàn)槎A項系數a^2 比高階系數大，所以它的貢獻最為顯著。

在這一推導中，一個重要的觀點是，利用這種非線性進行乘法運算會產生大量諧波。消除或補償這些諧波將成為設計二極管混頻器的主要挑戰之一。

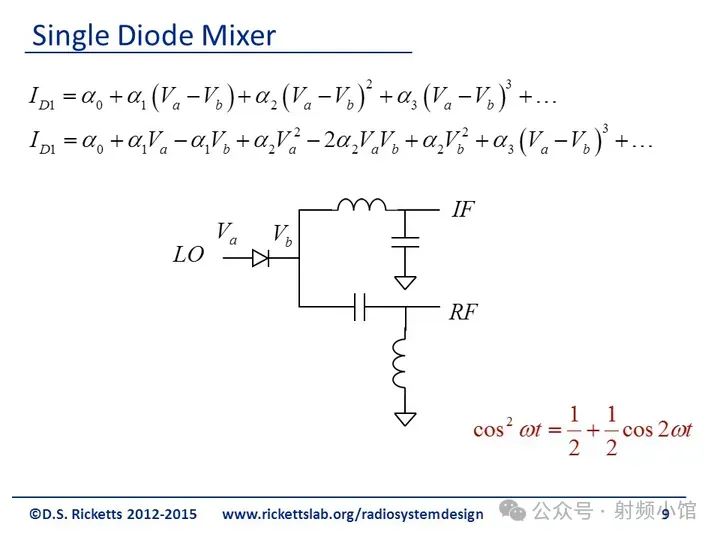

接下來，我們以一個簡單的二極管為例，計算在 LO 和 IF 端口施加電壓后通過二極管的電流。我們假設 IF 為 5 MHz，LO 為 105 MHz，RF 端口為輸出（上變頻混頻器）。通過級數展開（假設a0=0），我們可以得到以下頻率的電流：

• LO（第2項）

• IF（第3項）

• 一個直流分量和一個兩倍于 LO 的分量（紅色標識，第4項）

• 所需頻率為LO±LF 的射頻信號（第5項）

• 一個直流分量和一個兩倍于 IF 的分量（第6項）

第5項包含了幾個諧波以及頻率為LO±LF 的射頻信號?？梢郧逦乜闯?，通過一個簡單的 LC 濾波器，高頻信號最終從 RF 端口中輸出。這個例子生動地說明了在混頻器工作中，信號相乘的同時也會產生許多諧波，而使用濾波器則能有效處理這些高頻信號。

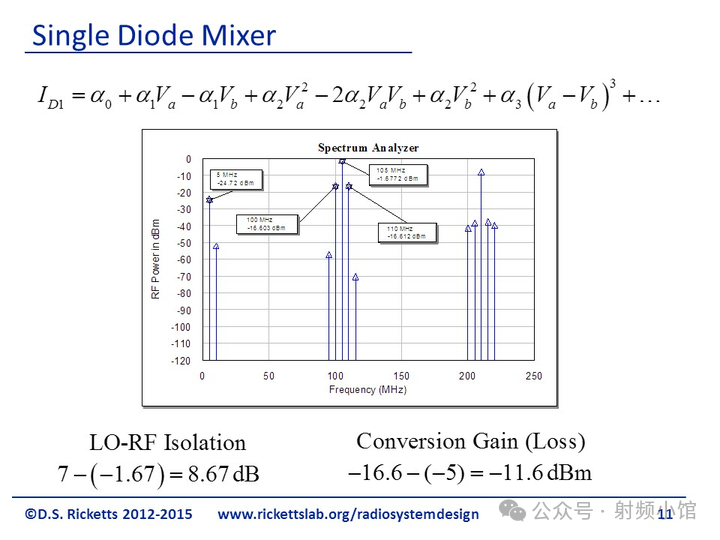

圖中展示了從 RF 端口輸出的功率情況。LO 功率為 7 dBm，IF 為 -5 dBm?；祛l器成功在 100 和 110 MHz 頻率上生成所需的 LO ± IF 信號，然而，轉換增益僅為 -11.6 dBm，表現出較大的損耗。值得注意的是，LO 在輸出端的強度相當顯著，僅有 8.67 dB 的隔離度。

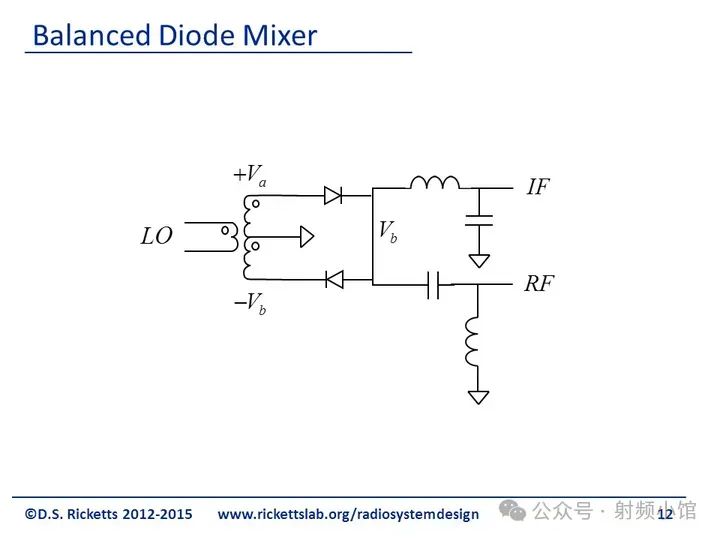

平衡混頻器使用兩個極性相反的二極管來消除LO分量。圖片中的變壓器符號是一個巴倫，可將LO信號從單端轉換為差分。

計算二極管電流差值的數學計算看著冗長，但其實很簡單。從上圖的公式可以看出，我們已經實現了預期的乘法運算。此外，我們還可以看到，Va和Va^2(??)2 的項已經被簡單地消掉了。

現在，RF端口的頻譜呈現出明顯的變化。LO 和 LO 兩倍頻率處的分量顯著減小。LO-RF 隔離度達到 65.5 dB。轉換增益提高至 -6.6 dBm，這可理解為由于使用了兩個二極管，信號大小是原來的兩倍。然而，當前輸出仍然存在一些諧波，包括 IF 信號。

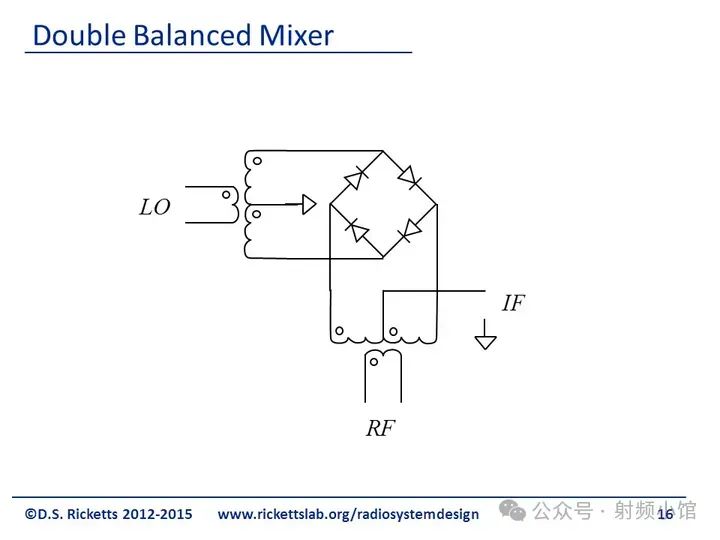

雙平衡混頻器對 IF 信號的消除效果類似于平衡混頻器對 LO 信號的作用。在這里，我們不再進行定量的數學計算，而是考慮 LO 信號非常強，因此可以將二極管視為開關。在正向偏置時，信號通過二極管；而在反向偏置時，二極管關閉。需要注意的是，這種思路僅在 LO 電壓遠大于二極管正向偏置電壓的情況下才能發揮有效作用。

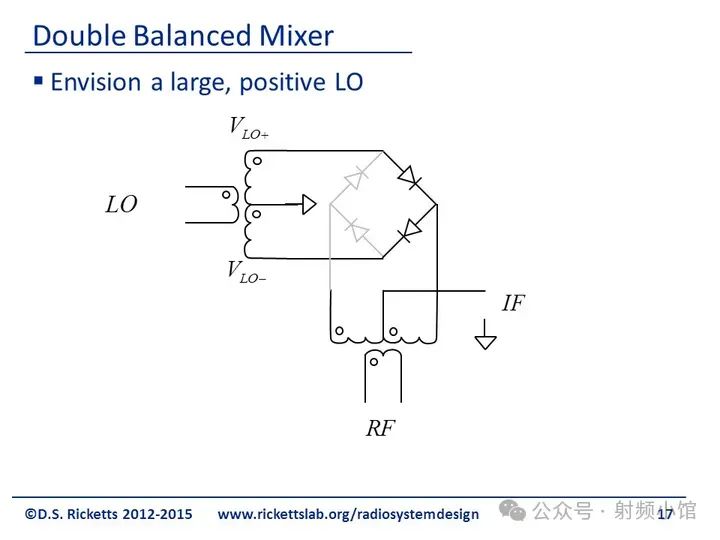

當 LO 極性如圖所示時，左側的兩個二極管處于導通狀態。混頻器可以選擇上變頻或下變頻，但在這里我們選擇使用上變頻混頻器，因?yàn)檫@樣更容易解釋。

左側二極管的中點保持在近似接地的電位（由于 LO 過巴倫后是差分信號）。假設 LO 頻率低于 RF 頻率，在 LO 的上半周期內，這個中點應為 RF 信號的固定電位。因此，在巴倫的左側接地的一側，沒有圓點標記的一側會有 -RF 信號。這意味著在 IF 上將看到反相的 RF 信號。

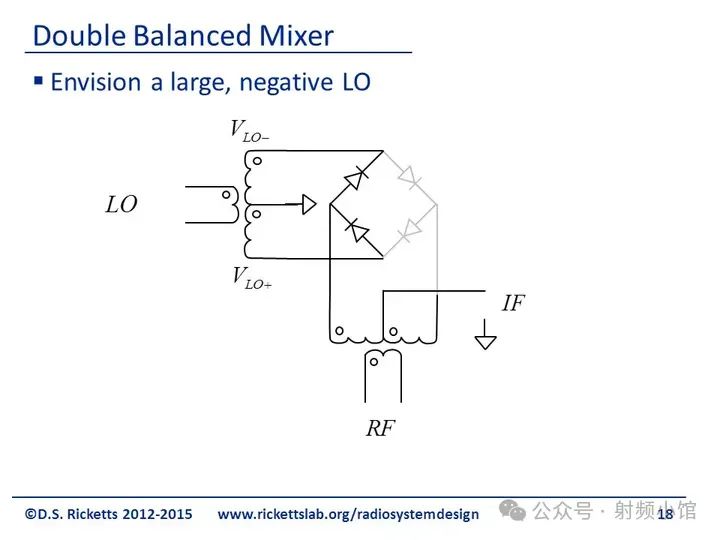

在 LO 的下半周期，右側的兩個二極管導通，巴倫沒有圓點標記的一側將接地。這樣，IF端口將看到一個同相的RF信號。

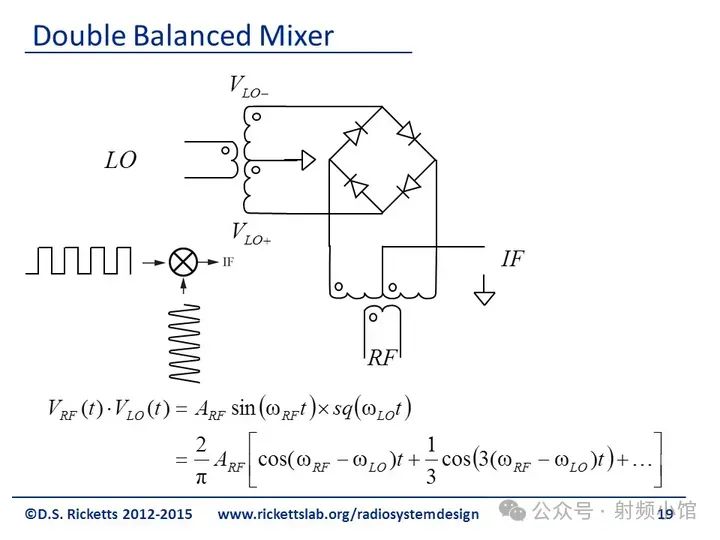

雙平衡混頻器的工作原理可理解為方波與射頻信號的相乘。實際上，LO 信號通過二極管對 RF 信號進行調制，產生了一個帶有正負極性的振蕩 RF 信號，相當于射頻信號與以 LO 頻率振蕩的方波相乘。

通過這一理解，我們將方波展開為泰勒級數，在第一項中立即看到 LO 和 RF 的乘積項（文中只顯示了差頻分量，但和頻也會存在）。級數展開中，IF 和 RF 信號已被去除，但在三次諧波處會有一個很強的分量。

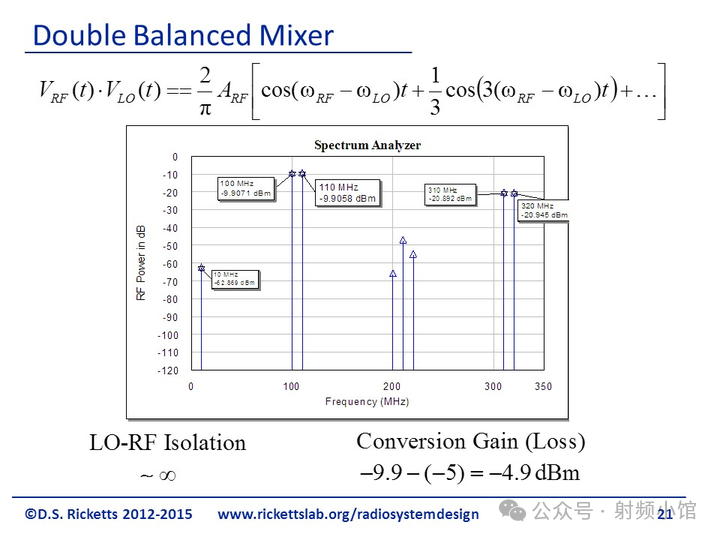

由此產生的信號功率如圖所示。在仿真中 LO-RF 隔離完美，轉換損耗降至 -4.9 dBm。IF信號也被移除。盡管可以看到較強的3次諧波，但它們很容易被濾除。
