FPGA圖像處理之行緩存（linebuffer）的設計一

背景知識

在FPGA數字圖像處理中，行緩存的使用非常頻繁，

例如我們需要圖像矩陣操作的時候就需要進行緩存，

例如圖像的均值濾波，中值濾波，高斯濾波以及sobel

邊緣查找等都需要行緩存設計。這里的重要性就不在

贅述。

FPGA實現

圖1 行緩存菊花鏈結構

如圖1所示，我們要設計n行同時輸出，就串聯n行。Line_buffer的大小設置由圖像顯示行的大?。▓D像寬度）決定。例如480*272 （480）。

intel shift register

設計源碼：

Line3 IP設置:

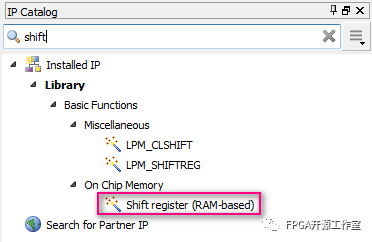

圖2 shift register IP

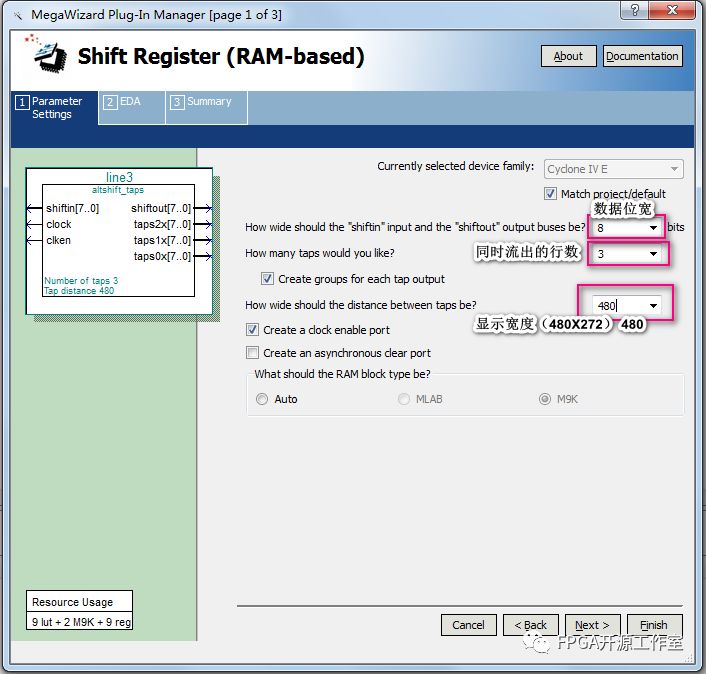

圖3 參數設置

如圖2,3所示，我們需要設計3x3的矩陣數據，就要同時流出三行的數據參數如圖3所示設置。

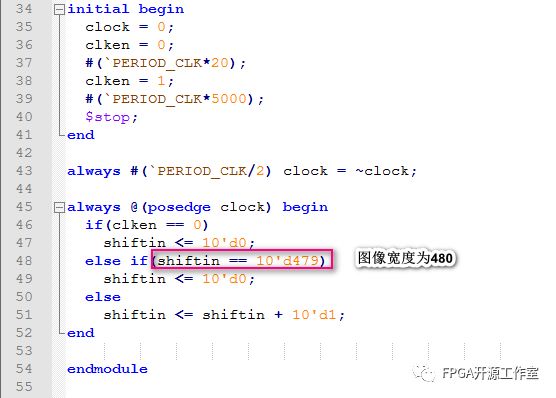

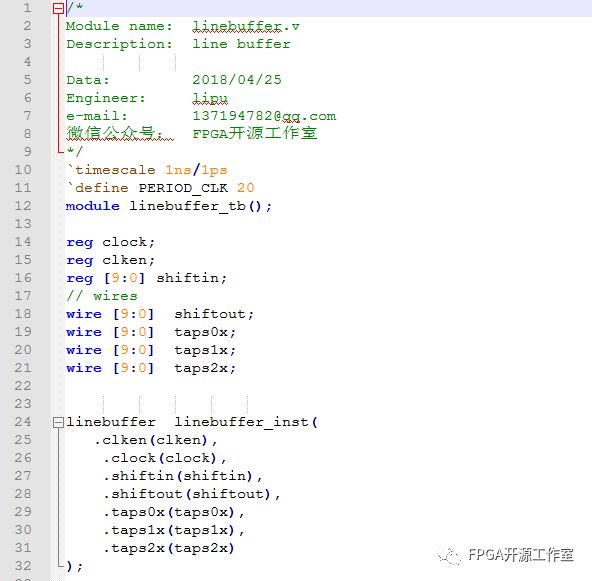

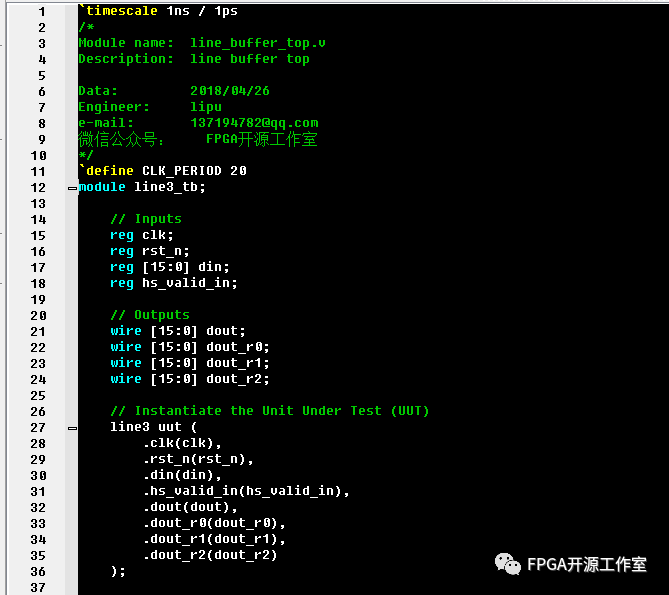

仿真頂層：

仿真結果：

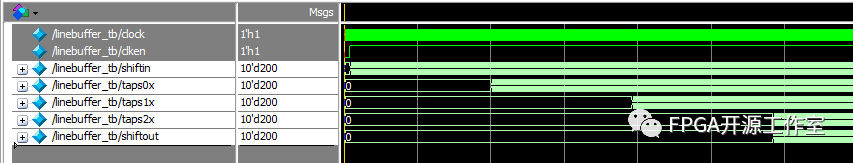

圖4 整體效果

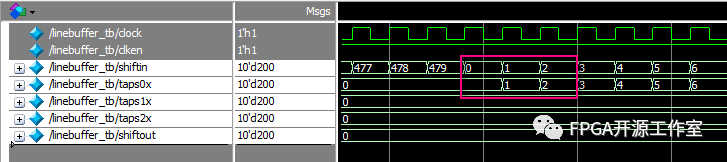

圖5 一行數據

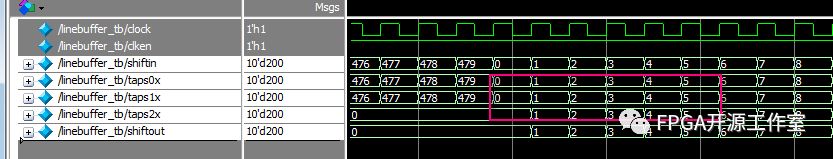

圖6 兩行數據

圖7 三行數據

如圖7所示，當三行數據全出來時，我們數據全部對齊，說明設計正確。

xilinx shift register

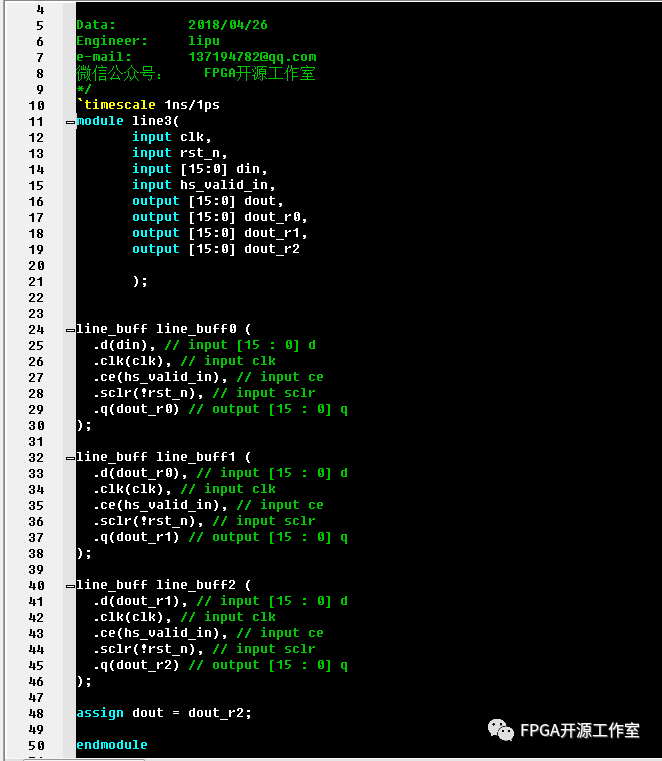

源碼：

IP設置：

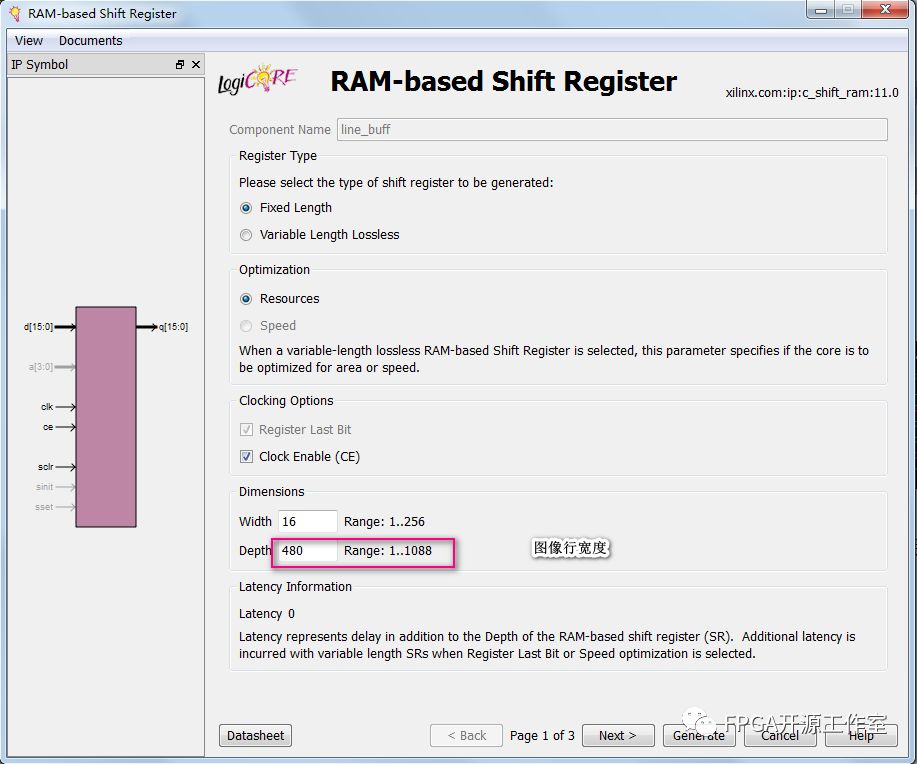

圖8 IP設置參數

圖9 Hierarchy

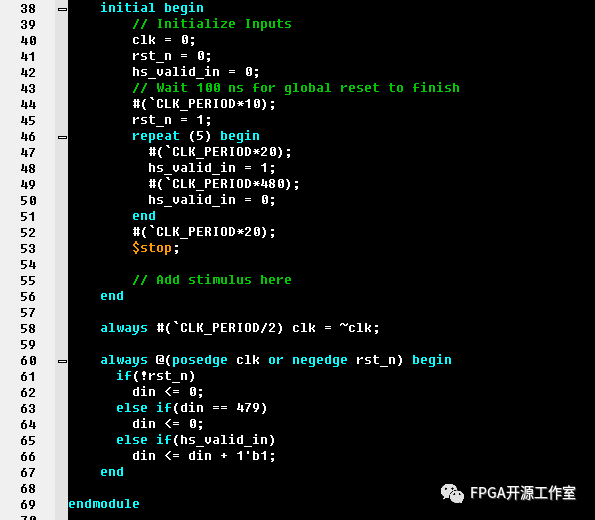

仿真頂層：

仿真結果：

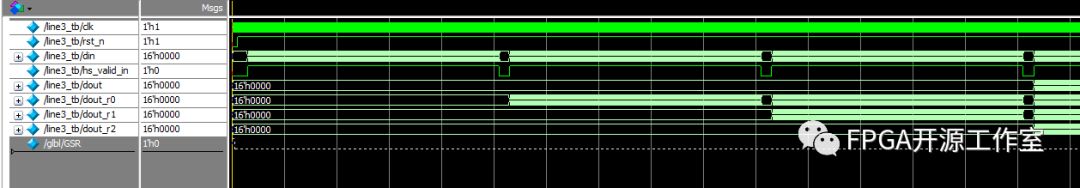

圖10 仿真整體效果

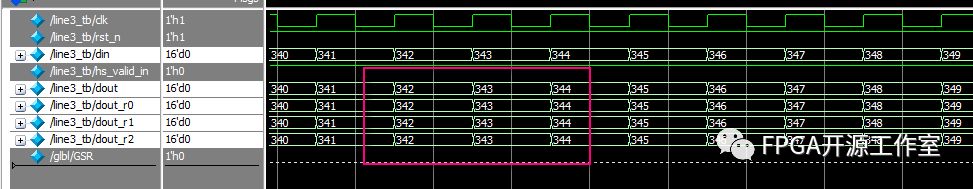

圖11 三行數據同時對齊輸出

至此我們完成了xilinx 和altera 的IP設計行緩存，但是此方法在某種情況下不夠靈活，所以下節我們將推出fifo設計行緩存。
