FPGA圖像處理之行緩存（linebuffer）的設計二

01

背景知識

在FPGA數字圖像處理中，行緩存的使用非常頻繁，例如我們需要圖像矩陣操作的時候就需要進行緩存，例如圖像的均值濾波，中值濾波，高斯濾波以及sobel邊緣查找等都需要行緩存設計。這里的重要性就不在贅述。

02

FPGA實現

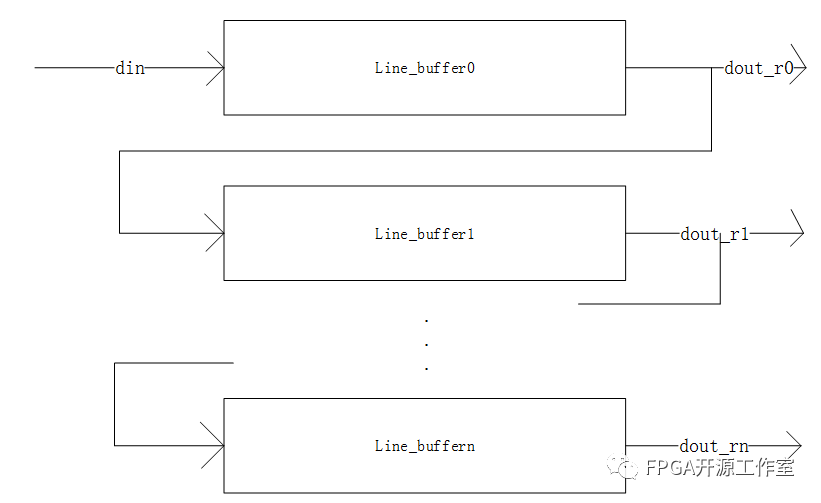

圖1 行緩存菊花鏈結構

如圖1所示，我們要設計n行同時輸出，就串聯n行。Line_buffer的大小設置由圖像顯示行的大?。▓D像寬度）決定。例如480*272 （480）。下面我們將采用更加靈活的方法來設計行緩存（linebuffer），使用fifo來設計。

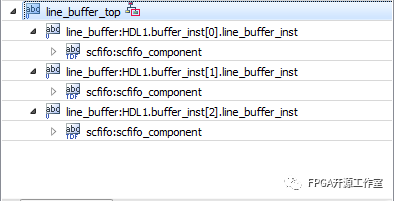

圖2 Hierarchy

如圖2所示，我們設計了3行行緩存，總共使用了三個fifo。

FPGA源碼

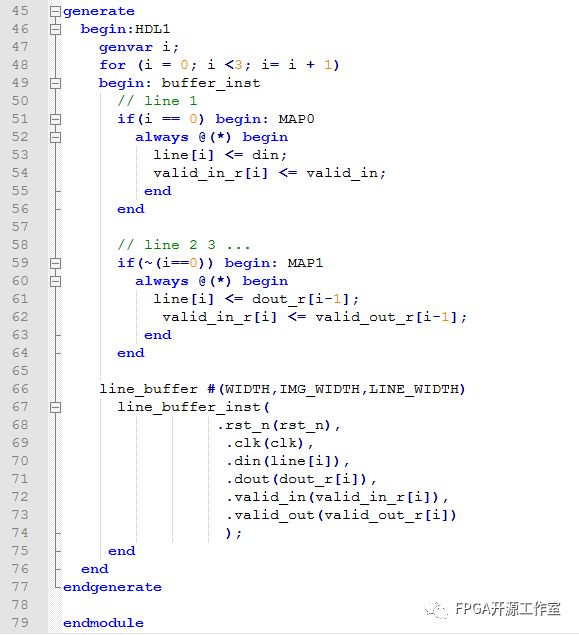

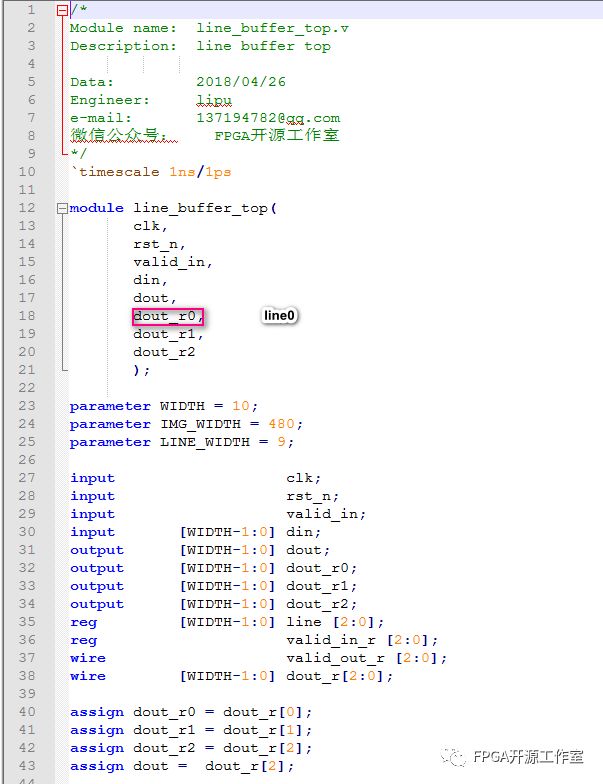

1  line_buffer_top模塊

如果我們需要緩存5行，7行或更多只需要增加i。這樣使得我們的設計更加容易移植和維護。

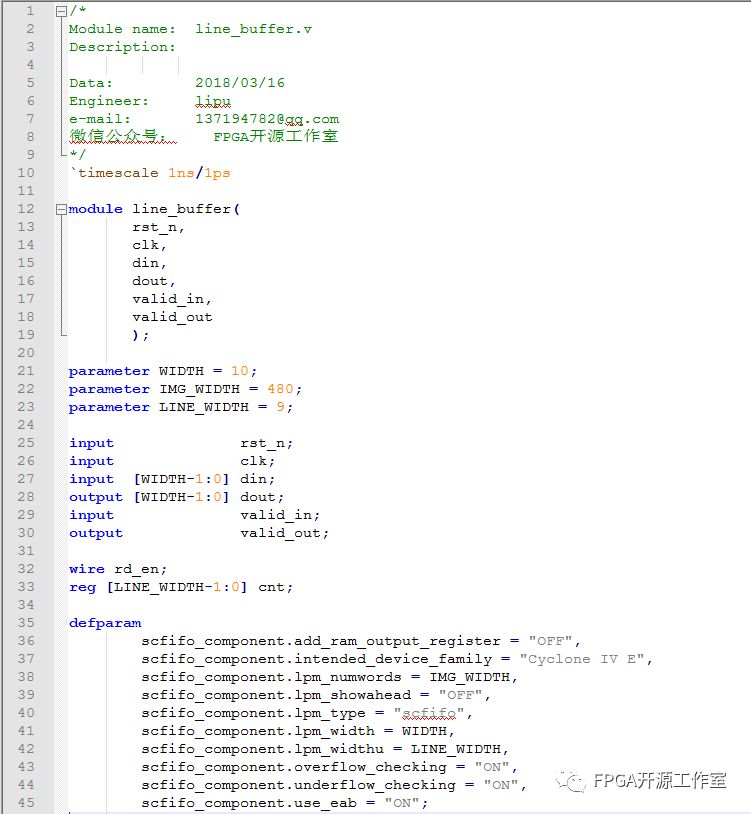

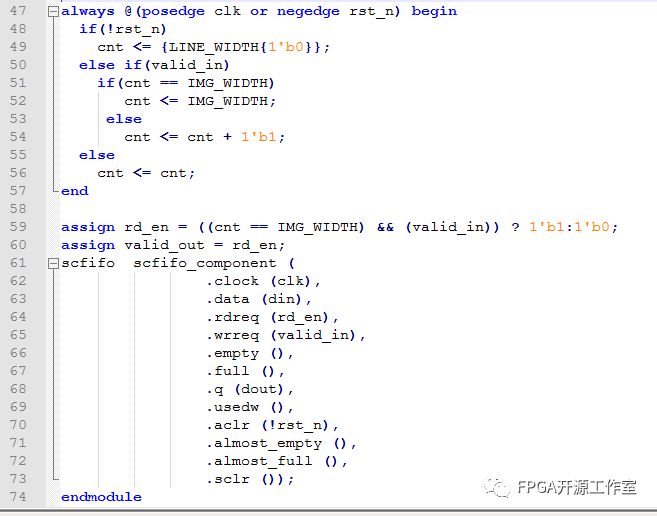

2 line_buffer 模塊

如果需要移植到其他FPGA芯片我們只需要將FIFO替換，或者修改scfifo_component.intended_device_family = "Cyclone IV E"為相應的器件。

RTL viewer

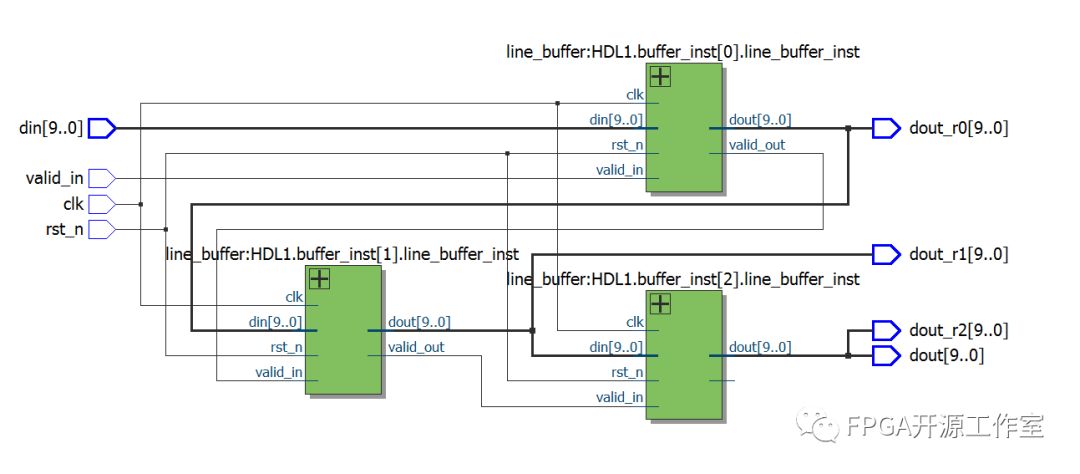

圖3 RTL圖

如圖3所示，整個linebuffer由3個line_buffer組成，最終輸出3行緩存數據。

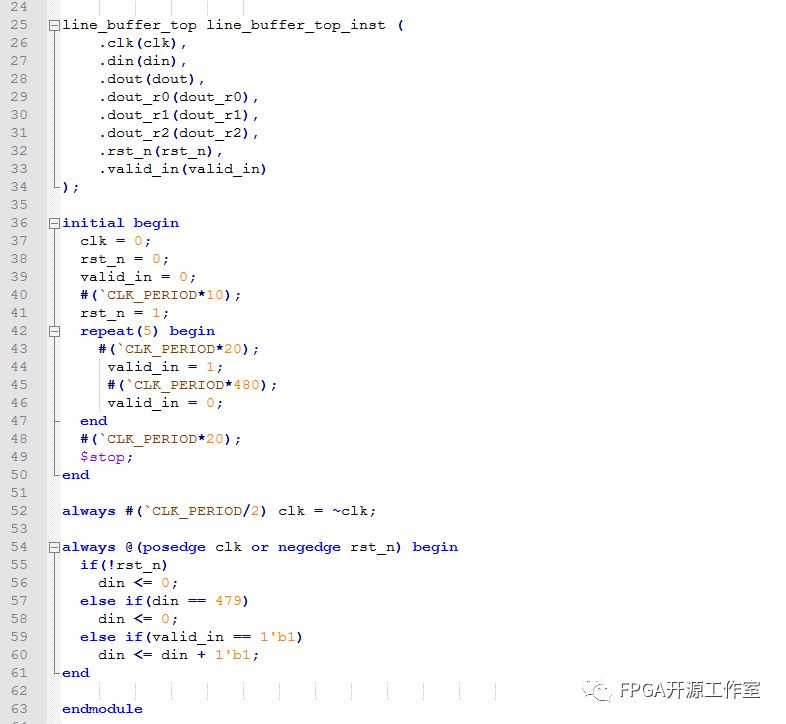

仿真頂層：

仿真結果

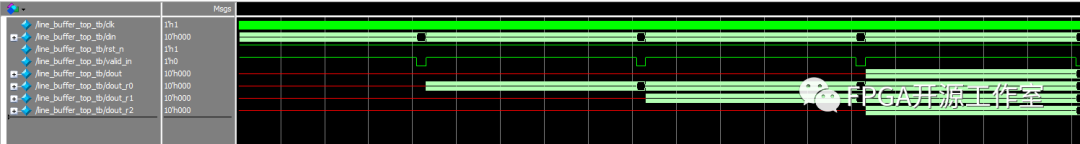

圖4 整體仿真效果

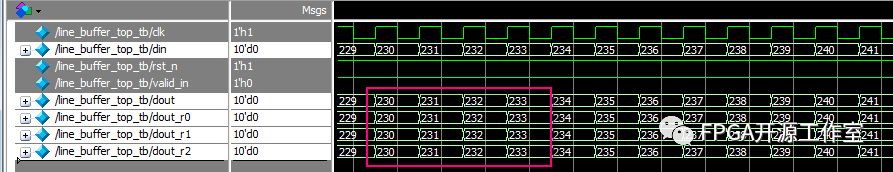

圖5 數據對齊輸出

設計成功。
