一階 sigma-delta 調制器類似于 PWM，但如果需要對其進行濾波，則具有更好的頻率響應，因?yàn)樗哂懈叩念l率輸出內容。

創建一階 sigma-delta 調制器的最簡單方法是使用硬件累加器……每次累加器溢出時，輸出“1”。否則輸出’0’。這在 FPGA 中很容易完成。

module PWM3( clk,  rst_n, PWM_in,  PWM_out);input clk;input rst_n;input [3:0] PWM_in;output PWM_out;  reg [4:0] PWM_accumulator;always @(posedge clk or negedge rst_n)  if(!rst_n) PWM_accumulator <=0; else PWM_accumulator <= PWM_accumulator[3:0] + PWM_in;  assign PWM_out = PWM_accumulator[4];endmodule

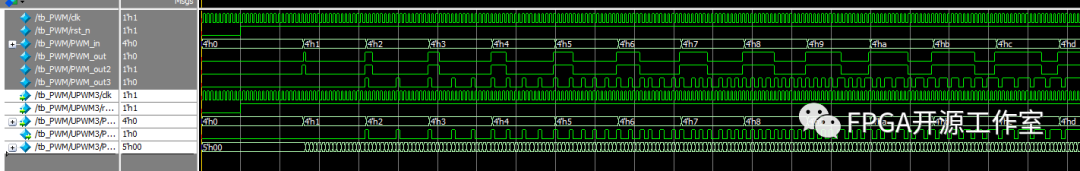

輸入值越高，累加器溢出越快(“ PWM _ 累加器[4]”) ，輸出“1”的頻率越高。
