隨著技術進步，對更智能、更強效電力解決方案的需求與日俱增。軌道交通、可再生能源及航空領域的高壓直流（HVDC）系統正在不斷突破性能極限。

高壓系統可顯著降低配電網絡中的電阻損耗。根據焦耳定律（P_loss = I2×R），電阻損耗與電流平方成正比。通過提升電壓等級來降低工作電流，能夠有效抑制電阻損耗，從而實現更高效的電能傳輸。其作為電力傳輸與分配領域的重大技術進步，相比沿用百年的傳統交流電系統，在高效性、可靠性和大容量傳輸方面展現出獨特優勢。

目前高壓直流系統已在多個關鍵領域獲得規模化應用，主要包括軌道交通、航空電氣、可再生能源。

軌道交通領域的高壓應用：降低基建成本，提升能效水平

全球軌道交通系統普遍采用1500V DC、3000V DC、15000V AC和25000V AC等標準化高壓供電。其中3000V直流系統憑借效率與基建需求的平衡優勢，廣泛應用于城際鐵路、輕軌等長距離大負荷運輸場景。

更高的電壓降低了電力傳輸所需的電流，使得可以使用更輕薄的導線，顯著降低接觸網和變電站的基建成本，同時提升整體能效并降低運營成本，減少對環境的影響。

航空領域的高壓應用：減輕機體重量，優化能源效率

隨著航空業向全電/混電飛機轉型，1000-3000V直流系統已成為實現高效、安全及技術創新的核心。高壓系統為用于空調和增壓等的電動環境控制系統以及電推進裝置等高功耗設備提供支持。

通過高壓降低電流需求實現線纜輕量化，這對提升航電系統能效和開發新一代環保飛機具有戰略意義。

可再生能源領域的高壓應用：實現低損耗傳輸、高效儲能管理、遠距離電力輸送

可再生能源的興起加速了HVDC技術的應用：大型光伏電站通過高壓傳輸減少至逆變器或儲能的損耗；電池儲能系統（BESS）采用直流高壓實現高效充放電。HVDC技術還可實現遠距離輸電，將偏遠地區可再生能源接入電網并促進跨國電力交易。

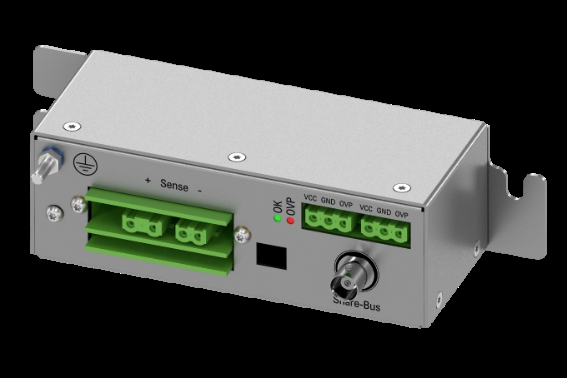

專為串聯設備設計的EA-SCB串聯連接盒

為保障測試安全，在對直流電源進行串聯運行時，必須使用串聯連接盒（SCB）。憑借25μs的過壓檢測響應時間，該裝置能有效防止串聯設備超過額定絕緣電壓，保障系統安全運行。

EA-SCB串聯連接盒用于測量EA設備直流端口的直流電壓。如果直流端口的電壓超過允許電壓（例如SCB 360V對應360V（+容差）），SCB會將共享總線短路，這會導致EA設備上報共享總線故障（SF），關閉設備直流端口。

此外，SCB會將OVP（過壓保護）信號轉發給所有其他已連接的SCB，這些SCB隨后也會短路其共享總線，從而關斷所有設備的直流端口。在這種狀態下，各EA設備的內部電阻可以重新均衡，使得在直流端口重新啟用后，過壓情況得以解除。

EA-SCB串聯連接盒的主要特性包括：

● 高壓擴展能力：支持多臺EA設備串聯，實現3000V寬范圍電壓提升

● 彈性拓?fù)浼軜?gòu)：模塊化設計支持串/并聯混合擴展，滿足動態高壓應用場景需求

● 25μs級保護響應：過壓觸發閾值精度達標稱電壓+7%，協同控制系統安全

● 全合規安全防護：通過絕緣電壓強化保護與系統級安全聯鎖，符合國際認證標準

借助SCB串聯連接盒，系統支持靈活拓?fù)渑渲谩瓤蓪?shí)現設備獨立運行，也可構建串聯架構。通過將兩組并聯設備進行串聯，可進一步組合成高電壓、大功率系統，精準滿足市場需求。EA Elektro-Automatik的SCB技術，為現代電力高壓測試提供可靠保護與高效運行保障。了解EA-SCB更多資料，請登錄：https://www.tek.com.cn/products/ea/ea-scb-serial-connection-box。
