超高功率密度AI電源模塊MPC24380破解算力升級的能源與散熱難題

上海2025年8月27日 /美通社/ -- 8月26日，elexcon2025-第22屆深圳國際電子展正式拉開帷幕。為了表彰在"AI與雙碳"雙線技術創新的優秀企業，elexcon聯手電子發燒友網現場頒發"2025半導體市場創新表現獎"，MPS新一代超高功率密度AI電源模塊MPC24380斬獲"年度優秀AI芯片獎"。

MPC24380榮獲elexcon2025“年度優秀AI芯片獎”

MPC24380-260是一款四相、非隔離式、高效率、降壓Intelli-Module?電源模塊，可實現高達260A（每相65A）的輸出電流（IOUTx）。它采用Quiet Switcher?技術（QST?），集成了驅動MOSFET（DrMOS）、電感和輸出電容，實現了高效率和高度集成，占板面積小，解決了高功率需求下的布局難題。MPC24380適用于AI服務器、超算、OAM卡、AI GPU、TPU、DPU等多種應用。

MPC24380產品圖

MPC24380-260采用Z軸供電?（ZPD?）架構，能顯著降低PDN損耗，增強效率，打破了傳統橫向供電對PDN功耗和瞬態性能的限制。同時，MPC24380通過在模塊內集成輸出電容，可以支持更多穩壓器模塊（VRM），優化布局。另外，MPC24380采用了散熱效率更高的DrMOS頂置設計，將功率器件堆疊在模塊頂部，配合微通道液冷板，以極低ThetaJT實現了更佳熱傳遞。

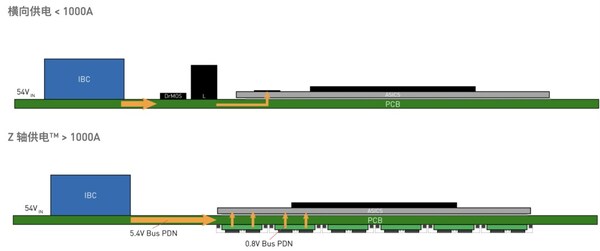

Z軸供電?將穩壓器放置在PCB底部、處理器下方，可顯著降低PDN損耗

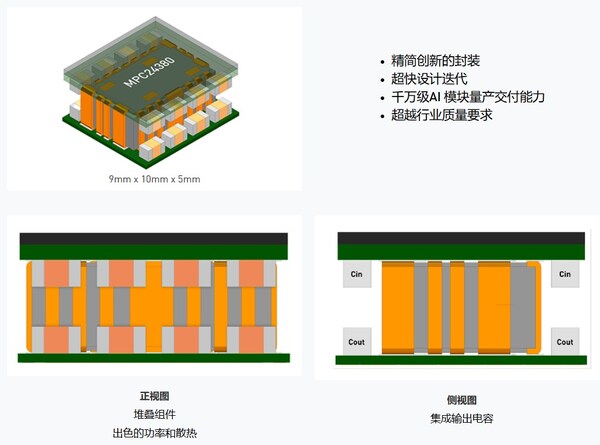

MPC24380產品結構圖

MPC24380-260還具備多種可簡化系統設計的功能，可與三態脈寬調制（PWM）信號控制器配合使用，提供Accu-Sense?電流采樣功能以監測電感電流（IL），并提供溫度采樣功能以報告結溫（TJ）。

MPC24380典型應用圖

MPC24380主要產品特性

• 采用Quiet Switcher?技術（QST?）限制峰值開關電壓
• 3V至8V寬輸入電壓（VIN）范圍
• 高達260A的連續輸出電流（IOUTx）
• Accu-Sense?電流采樣（CS）功能
• 溫度采樣功能
• 兼容三態脈寬調制（PWM）信號
• 過流保護（OCP）
• 過溫保護（OTP）
• 故障報告
• 采用LGA-54（9mmx10mmx4.8mm）封裝
