大聯大友尚集團推出基于MPS產品的同步降壓變換器方案
2025年9月17日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于芯源系統(MPS)MPQ8633A芯片的同步降壓變換器方案。

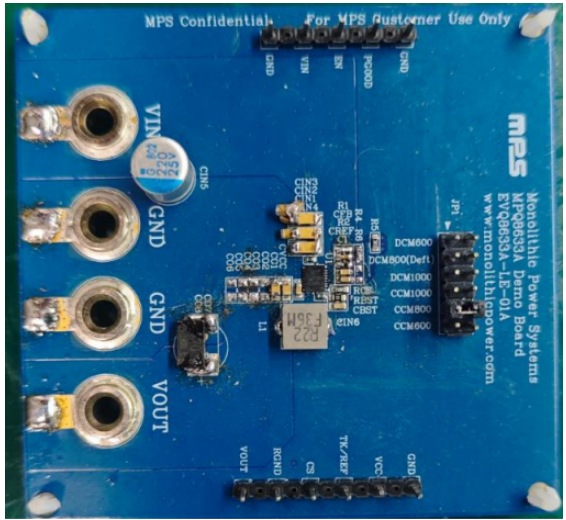

圖示1-大聯大友尚基于MPS產品的同步降壓變換器方案的展示板圖
隨著5G網絡大規模部署、數據中心流量激增及物聯網終端爆發式增長，全球通信基礎設施持續升級擴容。為滿足通信設備在高速數據傳輸、海量數據處理以及大規模終端連接場景下對電源性能提出的嚴苛要求，大聯大友尚基于MPS MPQ8633A芯片推出同步降壓變換器方案，旨在助力客戶應對復雜供電挑戰，顯著提升系統能效與可靠性。
圖示2-大聯大友尚基于MPS產品的同步降壓變換器方案的場景應用圖
MPQ8633A是一款完全集成的高頻同步降壓轉換器。它提供了一種非常緊湊的解決方案，可在寬輸入電源范圍內實現高達12A的輸出電流，并具有出色的負載和線路調節性能，可在較寬的輸出電流負載范圍內高效運行。同時，MPQ8633A采用內部補償?shù)暮愣▽〞r間(COT)控制模式，可提供快速瞬態響應并簡化環路穩定。該器件可通過MODE設置開關頻率(fSW)為恒定的600kHz、800kHz或1000kHz，不受輸入和輸出電壓的影響。
不僅如此，MPQ8633A通過內部1ms定時器控制輸出電壓(VOUT)的啟動斜坡。該定時器的數值可以通過在TRK/REF上添加電容來增大。并且MPQ8633A提供開漏電源正常信號，以指示輸出是否在其標稱電壓范圍之內。在安全性方面，該產品集成多種保護功能，包括過流保護(OCP)、過壓保護(OVP)、欠壓保護(UVP)和過溫保護(OTP)等。此外，為進一步節省電路板面積，MPQ8633A最大限度地減少所需的外部元器件，并提供QFN-20(3mm×4mm)和QFN-21(3mm×4mm)兩種封裝，可方便用戶選擇。

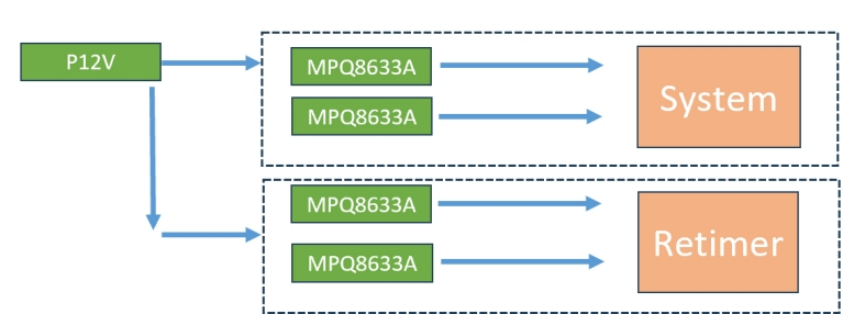

圖示3-大聯大友尚基于MPS產品的同步降壓變換器方案的方塊圖
此次推出的同步降壓變換器方案，充分展現了大聯大與MPS在賦能通信電源創新上的緊密協作與深厚技術積累。面對持續演進的通信基礎設施需求，大聯大將持續攜手原廠伙伴，提供更先進、更高效的電源解決方案，從底層技術賦能通信基礎設施建設。
核心技術優勢：
? 2.7V的寬輸入電壓范圍：
○ 2.7V至16V帶外部3.3V VCC偏置;
○ 4V至16V帶內部偏置或者外部3.3V VCC偏置。
? 帶差分輸出電壓遠端檢測;
? 可調節的精確電流限制;
? 12A輸出電流;
? 低Rds(on)集成功率MOS;
? 專有的開關損耗降低技術;
? 自適應COT，實現超快的瞬態響應;
? 穩定使用零ESR輸出電容器;
? 0℃至70℃結溫范圍內0.5%參考電壓;
? -40℃至125℃結溫范圍內1%參考電壓;
? 可選擇Skip或者Forced CCM工作模式;
? 擁有出色的負載調整率;
? 電源故障期間PGOOD有源鉗位低電平;
? 可編程軟啟動時間，從1毫秒開始;
? 600kHz、800kHz和1000kHz的可選開關頻率;
? 擁有Non-Latch OCP、UVP、UVLO、Thermal Shutdown、and Latch-Off for OVP;
? 輸出可在0.6V至90%Vin范圍內調節，最高可達5.5V;
? 采用QFN 3mm×4mm封裝。
方案規格：
? 可調節電壓和頻率以及電流限制的16V、12A的同步降壓變換器。
