近日，全球領先的半導體公司Monolithic Power Systems（以下簡稱“MPS”）在ACDC新品發布會上推出了一系列創新電源解決方案。面對新國標GB20943-2025能耗管理標準的實施和第三代半導體技術的快速發展，MPS展示了其在ACDC開關電源領域的最新技術成果，為消費電子和工業系統提供了更高效、更小型、更智能的電源解決方案。

政策與技術雙輪驅動，ACDC電源迎來變革拐點

隨著全球節能減排需求的不斷提升，各國政府和國際組織對電源能效標準提出了更高要求。例如，歐盟CoC V5六級能效標準、美國DoE VI六級能效標準，以及中國新國標GB20943-2025能耗管理標準，均在推動電源行業向更低功耗、更高效率的方向發展。

在發布會上，MPS ACDC產品總監Peter Huang指出，新國標GB20943-2025對45W/20V電源的要求達到了Level 1級別，待機功耗需低于50mW，平均效率要達到91.1%，這比歐盟CoC標準的75mW待機功耗和88.9%的效率要求更高一個等級。這一標準的提升意義重大，按照50mW待機功耗計算，全球40億個充電器一年可節省14億度電。

與此同時，技術端的突破也為新國標的落地提供了可能。第三代半導體氮化鎵（GaN）和碳化硅（SiC）的成熟應用，使開關頻率從傳統硅基器件的100kHz躍升至1MHz，配合新型拓撲結構，電源體積得以大幅縮減。根據MPS現場展示的技術路線圖顯示，GaN+ZVS（零電壓開關）拓撲組合已實現“又小又輕”的設計目標，徹底告別了傳統電源“又大又重”的形態。

在政策驅動與技術賦能的雙重作用下，ACDC電源的發展方向愈發清晰——低功耗、高效率、小型化、智能化已不是可選項，而是進入市場的入場券。尤其在電源設計領域，這些特性已成為決定產品競爭力的關鍵指標。

四大技術突破，NovoOne系列重構性能邊界

面對行業變革，MPS推出了無光耦的NovoOne系列及配套解決方案，通過四大技術創新，實現了性能躍遷，成為了本次發布會的核心亮點。

1、去光耦化設計，叩響“零功耗”之門

眾所周知，待機功耗的降低是實現低碳電源的關鍵。數據顯示，手機充電器、電動汽車等終端設備90%以上的時間處于待機狀態，僅40億個符合新國標Level 1標準的充電器，一年即可節省14億度電。MPS的突破在于，通過去光耦化設計削減功耗。

傳統電源依賴光耦實現反饋調節，僅這一器件就會產生10-20mW損耗。而NovoOne系列采用了兩種創新方案：一是，針對20W以下場景的PSR（原邊反饋）技術，通過變壓器直接反饋信號；二是，面向全功率范圍的All-In-One技術，以磁隔離或容隔離替代光耦。

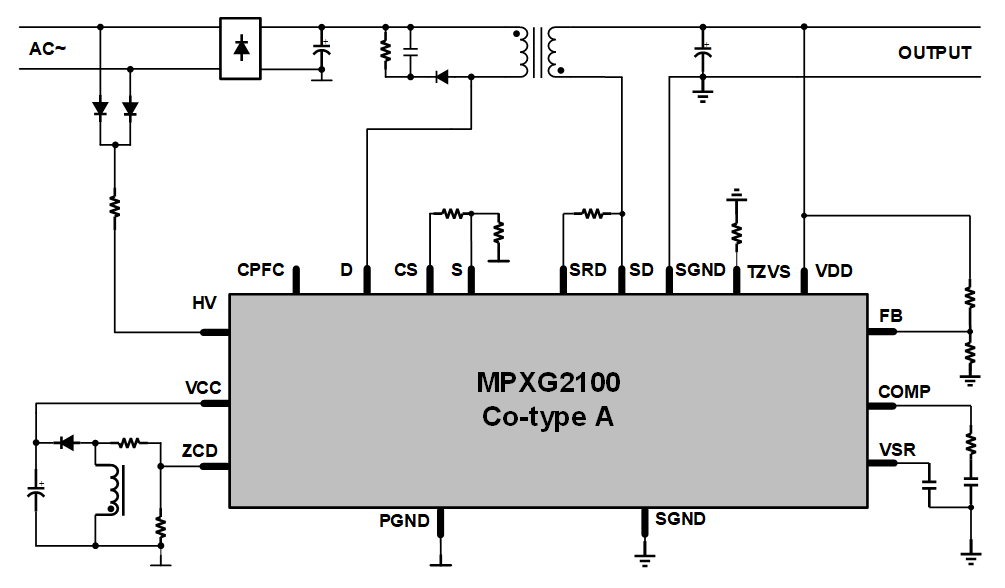

據介紹，NovoOne ZVS flyback系列包含MPG44100與MPXG2100等產品。其中，旗艦型號MPXG2100的待機功耗低至20mW，配合PD芯片握手協議，可實現<5mW的“零功耗待機”，遠超GB20943 Level 1標準。

2、拓撲革新，效率與成本的平衡藝術

效率提升是電源技術的永恒追求，而MPS的創新在于實現了“高效不高價”。根據官方提供的對比測試顯示，NovoOne系列采用的ZVS flyback拓撲，相較傳統QR flyback效率可提升1-2%，且成本完全持平。

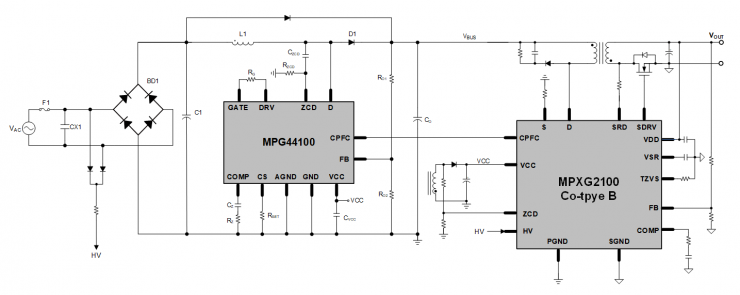

據Peter Huang介紹，這一突破源于軟開關技術的優化。ZVS拓撲通過原邊開關在谷值處延遲開啟、副邊插入同步信號的設計，使開關損耗趨近于零，效率接近高端AHB拓撲，但待機性能更優。在140W負載測試中，MPG44100+MPXG2100組合方案效率達到95.4%，相較于傳統PFC+QR方案高出3.1個百分點。

針對整流損耗問題，MPS推出了TP-PFC（圖騰柱式功率因數校正）方案，其MP45000芯片通過數?；旌峡刂?，去除了傳統整流橋堆，在300W負載下效率達到97.6%，較常規PFC高出1.8%。更重要的是，該方案已實現<500W消費級市場的商業化應用，打破了此前技術僅局限于工業領域的壁壘。

3、超高集成度，破解小型化難題

“在巴掌大的空間里實現千瓦級功率”，這是消費電子廠商的核心訴求。MPS的解決方案是“All-In-One”集成設計，將多個離散器件整合為單芯片。

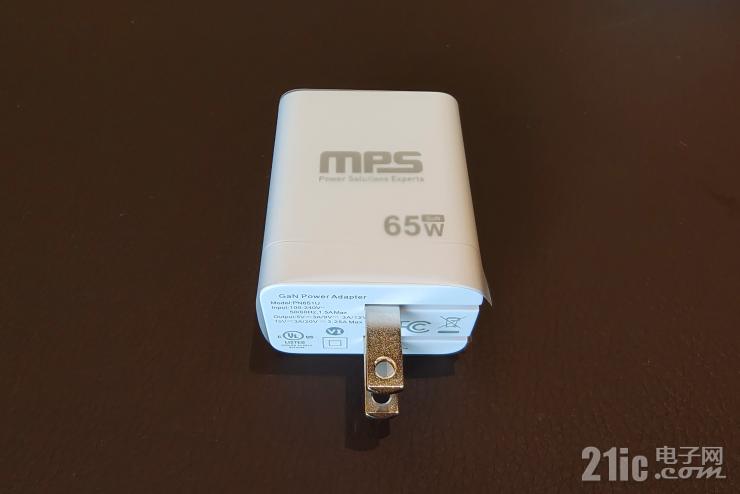

從內部構造來看，MPXG2100的設計堪稱典范：一顆芯片集成X-cap放電IC、QR IC、SR IC、GaN FET（700V）、Si FET（100V）及ZVS電路等7類器件，無需散熱片即可工作。在65W PD適配器應用中，該方案使變壓器體積從5.8×5.8×2.2mm縮減至4.2×4.2×2.2mm；140W方案更減少25+元器件，布線面積縮小20%，這一設計直接推動了功率密度的躍升。

為了進一步體現超高集成度的優勢，發布會現場還展示了某款“餅干式”適配器，通過采用MPS方案，實現了1.38W/cm3功率密度，體積僅為2007年5W充電器的1/3。Peter Huang表示：“在手機快充領域，我們已經實現了1.5W/cm3的實驗室突破，為120W+快充小型化奠定基礎?！?/span>

4、數字賦能，構建智能電源生態

現如今，智能化正在重塑電源的價值維度。MPS的創新不僅在于電源自身的智能調控，更在于構建“終端-電源-平臺”的協同體系。

在設備端，PD快充充電器可通過IC與手機、筆記本實時通信，自動匹配充電模式。例如，識別到華為手機時啟動SCP快充，連接蘋果設備則切換至PD協議，輸出電壓在5-20V間動態調節。數字電源管理IC更支持UART接口自定義設置，根據負載變化優化效率。

在系統層面，MPS方案通過PMBUS I2C通訊，將電源溫度、運行時間、效率等數據上傳至智能終端，實現了規?；芾?。在醫院、工廠等場景，可通過平臺統籌優化所有電源節點，較單一設備優化能效提升15%以上。發布會展示的AI服務器電源方案，已實現800V架構下的動態功率分配，適配AI芯片的瞬時負載波動。

全場景落地，技術創新照進產業現實

從消費電子到工業領域，MPS的創新方案正在全面滲透。Peter Huang在發布會上揭曉了五大核心應用場景的解決方案，彰顯了MPS技術的產業價值。

在便攜式設備領域，NovoOne系列已成為快充標配。針對手機80W+峰值功率需求，MPXG2100方案實現了“充電10分鐘續航4小時”；筆記本電腦65W適配器在相同尺寸下功率提升20%，140W方案更滿足游戲本、AI筆記本的高性能需求?，F(xiàn)場展示的120W GaN充電器，體積與傳統65W硅基產品相當，效率突破92%。

在電視與LED顯示領域，TP-PFC+ZVS組合方案解決了Mini LED屏功率增加與PCB面積受限的矛盾。據悉，某知名品牌采用該方案后，55英寸Mini LED電視電源占板面積減少25%，待機功耗從150mW降至30mW，符合新國標Level 1要求。

在新能源汽車領域，MPS的SiC功率器件方案顯著提升了充電效率，其車載充電機（OBC）方案支持800V高壓平臺，充電10分鐘可補充400km續航，同時待機功耗降低40%。針對充電樁場景，140kW方案采用模塊化設計，適配不同功率需求。

在AI服務器與工業領域，800V AI電源架構重新定義供電標準。該方案通過多模塊協同，實現了單機柜功率密度提升至30kW/rack，較傳統方案節能20%。在工業自動化設備中，MP45000 TP-PFC方案耐受寬電壓輸入（85-264VAC），滿足復雜工況需求。

技術基因鑄就競爭力，引領行業未來方向

MPS的技術突破并非偶然，而是源于其二十余年的積累。這家1997年成立的半導體企業，憑借“系統級知識、半導體設計能力、專有工藝”三大核心優勢，持續推出顛覆性產品。正如Peter Huang在發布會上所言：“我們的使命是通過技術創新減少能源消耗，這一初心貫穿產品研發始終?！?/span>

對于行業未來，MPS給出了清晰預判：在低功耗方面，2026年將實現<30mW待機功耗的規?；瘧茫颉傲愎摹苯K極目標邁進；在小型化領域，200W充電器功率密度將突破2W/cm3；在智能化層面，AI算法將深度融入電源控制，實現預測性維護。

在發布會結尾，MPS展示的未來140W筆記本充電器方案十分引人關注：數?；旌蟃P-PFC搭配ZVS拓撲，效率突破97%，體積較當前產品再縮30%。這一方案不僅是技術的展示，更是MPS引領行業變革的宣言。

通過此次發布會，MPS再次證明了其在電源半導體領域的技術領導力，為推動行業技術創新和可持續發展做出了重要貢獻?？梢灶A見，未來隨著新國標的實施和第三代半導體技術的成熟，MPS的創新解決方案將為客戶帶來更大的價值，并將推動行業走上更加低碳化、小型化、智能化的發展之路。
