在化工與食品加工、制造過程控制、醫療與暖通設備，乃至冷藏、低溫及其他精密控溫環境等在線生產應用中，高精度四通道溫度測量至關重要。Microchip Technology Inc.(微芯科技公司)今日推出MCP9604集成熱電偶調理IC，突破了溫度測量與集成的技術瓶頸。作為業界首款單芯片四通道 I2C 熱電偶調理 IC，其系統精度可達±1.5°C，能夠取代易引入誤差且增加系統設計復雜度的分立式與多芯片熱電偶調理方案。

Microchip負責混合與線性信號業務的副總裁Keith Pazul表示：“兩個多世紀以來，熱電偶一直是測量極高溫度的關鍵工具，但傳統方案難以滿足當今嚴苛的在線生產應用對精度、集成度和成本效益的要求。我們的MCP9604實現了精度、集成度與成本效益的結合，省去了多達15個分立元件及相關系統設計挑戰?！?

MCP9604通過采用高階NIST ITS-90方程，而非模擬放大器的單階線性近似，在四個熱電偶測溫點實現了先進的測量精度。例如，針對K型熱電偶，其單芯片內集成了模數轉換器(ADC)、冷端補償溫度傳感器、放大器，以及信號鏈、溫度測量和數學運算所需的其他全部組件，最終達成九階精度。

無需外部元件可簡化PCB設計，降低物料清單(BOM)成本，并省去了分立解決方案在熱電偶測量信號鏈中所需的復雜的逐個元件在線驗證和校準工作。這些工作耗時數周、成本高昂，且必須在分立解決方案開始向主機系統報告數據之前完成。

MCP9604支持包括J型和K型在內的八種最常用的熱電偶類型，具備較高的靈活性與通用性，可支持低至-200°C的工作環境。該器件覆蓋-200°C至+1372°C的寬溫范圍，適用于廣泛的工業場景，還支持I2C通信，可輕松與單片機及其他數字系統集成。

基于前期技術積累的創新

MCP9604的研發基于Microchip單通道熱電偶調理IC的技術突破，打造了首款實現± 1.5°C精度的集成化解決方案。正是這些核心技術積累，為公司推出四通道單芯片 MCP9604 打下了基礎，后者作為I2C熱電偶調理器件，提供了行業領先的數字溫度讀數精度。

開發工具

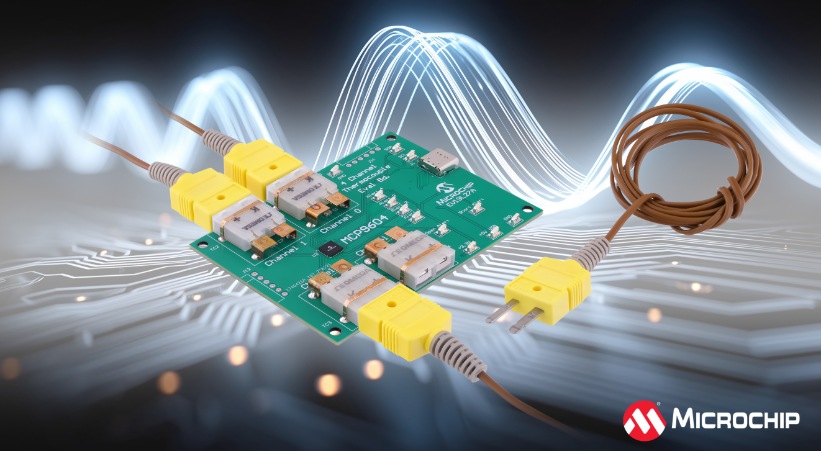

MCP9604由Microchip EV19L27A評估板提供支持，可連接并讀取最多四個熱電偶的數據，板載單片機作為主機系統接收信息并繪制所選熱電偶的溫度曲線。評估板還附免費軟件，可從MCP9604或EVB產品頁下載。
