本文將介紹基于米爾電子MYD-LR3576開發板（米爾基于瑞芯微 RK3576開發板）的板端移植EtherCAT Igh方案的開發測試。

摘自優秀創作者-EPTmachine

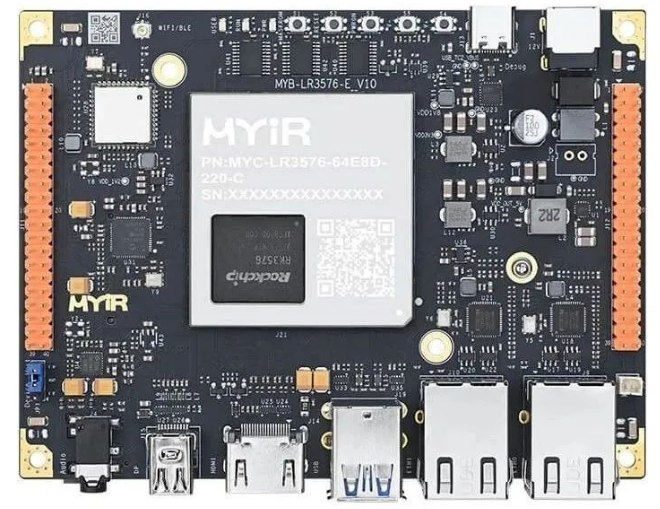

米爾基于瑞芯微RK3576開發板

EtherCAT IgH需要保證高實時性，Preempt-RT是一種針對實時性能進行了優化的Linux內核。與普通的Linux內核相比，Preempt-RT具有以下優勢：

實時性能： Preempt-RT提供了更可靠和更精確的實時性能。它采用了一些實時調度策略和機制，使得任務能夠按照嚴格的時間要求執行，從而適用于需要高度可預測性和低延遲的應用場景，如工業自動化、機器人控制等。

硬實時能力： Preempt-RT具有硬實時能力，即能夠確保任務在規定的時間內完成，而不會受到其他任務或中斷的干擾。這對于需要嚴格的時間限制的應用非常重要，如航空航天、醫療設備等領域。

任務調度： Preempt-RT使用了更加高效和優化的任務調度算法，如基于優先級的實時調度算法，以確保高優先級任務能夠及時響應并完成，而低優先級任務不會影響到實時任務的執行。

中斷處理： Preempt-RT針對中斷處理進行了優化，使得中斷的響應時間更短，能夠更快地響應外部事件。

內核定時器： Preempt-RT提供了更精確和可配置的內核定時器，使得可以實現微秒級的定時精度，適用于對時間要求極高的應用場景。

實時擴展： Preempt-RT提供了一些實時擴展機制，使得用戶能夠方便地對內核進行定制和擴展，以滿足特定應用的需求?？偟膩碚f，Preempt-RT在實時性能、可靠性和精度方面比普通的Linux內核更加優秀，因此在對實時性能要求較高的應用場景中被廣泛使用。瑞芯微提供配套SDK的Preempt-RT補丁。

1、Linux PREEMPT_RT補丁

Linux Kernel應用補丁的指令格式如下

patch -p1 < path/to/patch-x.y.z

Rockchip SDK中的doc/Real-Time-Performance目錄下有相關的實時內核補丁。

MYD3576使用的內核版本為6.1.75，將文件夾中的Kernel-6.1下的補丁應用到內核配置中。

cd /path/to/kernel-6.1/

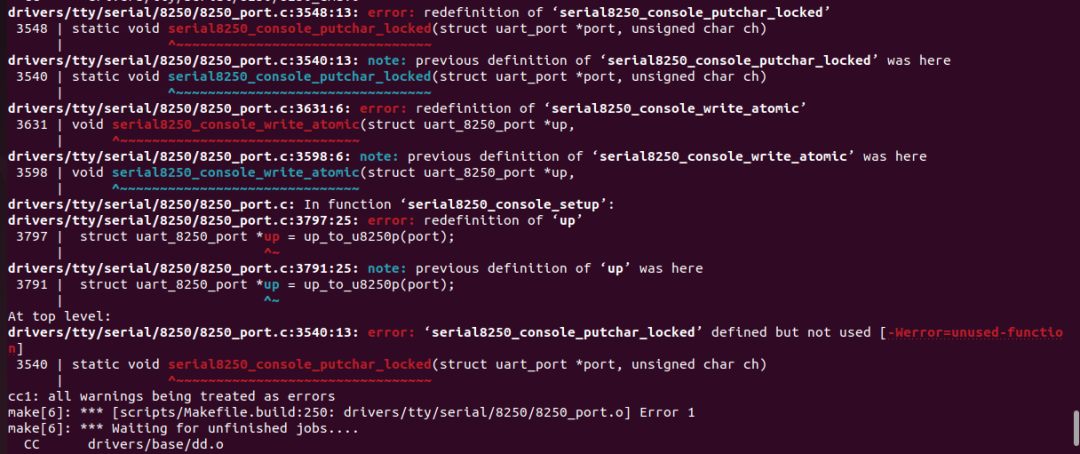

patch中存在重定義問題

serial8250_set_IER(struct uart_8250_port *up,int ier) 函數重定義

serial8250_console_write_atomic()函數重定義

serial8250_console_putchar_locked(struct uart_port *port,unsigned char ch) 函數重定義

serial8250_console_write_atomic*() 函數重定義

serial8250_console_setup 中 變量up重定義

修改以上幾處的代碼，注釋掉其中和補丁patch添加的代碼中不同的部分，避免編譯過程中報錯。

make -C /path/to/SDK/kernel/ -j9 CROSS_COMPILE=/path/to/SDK/prebuilts/gcc/linux-x86/aarch64/gcc-arm-10.3-2021.07-x86_64-aarch64-none-linux-gnu/bin/aarch64-none-linux-gnu- ARCH=arm64 rockchip_linux_defconfig rk3576.config rockchip_linux_docker.config rockchip_rt.config

指令中/path/to/SDK為SDK的安裝路徑。

2、EtherCAT IGH編譯和安裝

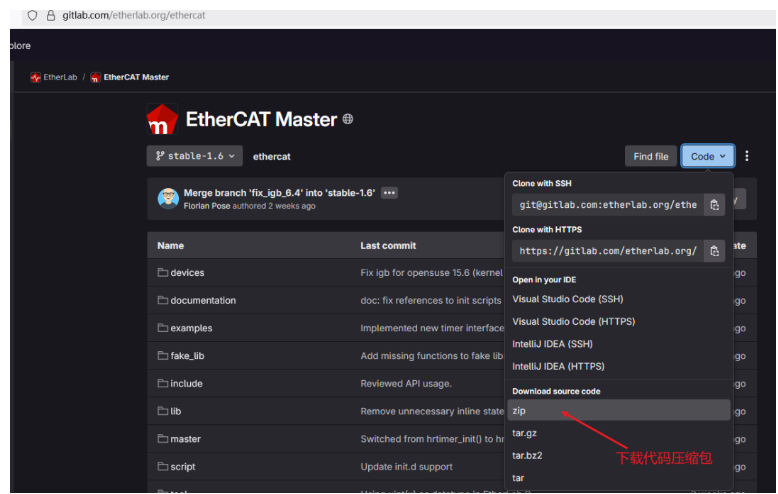

下載EtherCAT IGH的代碼

下載的代碼壓縮包為ethercat-stable-1.6.xxxx，根據壓縮包文件類型，將其解壓得到ethercat igh的源代碼。

參考官方使用手冊《ethercat-doc.pdf》對源代碼進行配置

./configure --prefix=$PWD/output --with-linux-dir=$MYD3576_ENV/kernel-6.1 --enable-generic=yes --host=aarch64-buildroot-linux

命令行中$PWD為當前文件夾，$MYD3576_ENV為米爾SDK的安裝位置，--host參數根據使用的工具鏈的編譯器前綴進行調整。

導入Buildroot工具鏈的環境配置腳本

source $MYD3576_ENV/buildroot/output/rockchip_rk3576/host/environment-setup

將該腳本以系統變量的形式存儲起來，便于導入

export MYD3576_BUILDROOT=$MYD3576_ENV/buildroot/output/rockchip_rk3576/host/environment-setupsource $MYD3576_BUILDROOT

執行以下指令完成代碼、模塊的編譯和輸出

make

make modulessudo

make install

首先安裝編譯結果的ec_generic.ko(位于devices文件夾中)和ec_master.ko(位于master文件夾中)模塊，執行下列指令查看內核的版本信息。

uname -s -r -vLinux 6.1.75-rt16 #1 SMP PREEMPT Mon May 26 20:57:18 CST 2025

在開發板的/lib/modules目錄中創建內核版本文件，用于存放ec_generic.ko和ec_master.ko模塊。

mkdir -p /lib/modules/6.1.75-rt16

output目錄中包含運行可執行的二進制文件、庫文件等，將其發送到開發板上即可。需要傳輸?shù)奈募ㄒ韵聨醉?

/sbin/ethercatctl

/lib/*

/etc/*

/bin/*

修改/sbin/ethercatctl中的指向/bin/ethercat的文件路徑變量。修改/etc/init.d/ethercat中指向/sbin/ethercatctl和/etc/sysconfig/ethercat的文件路徑變量。

修改/etc/ethercat.conf中EtherCAT Master的MAC地址

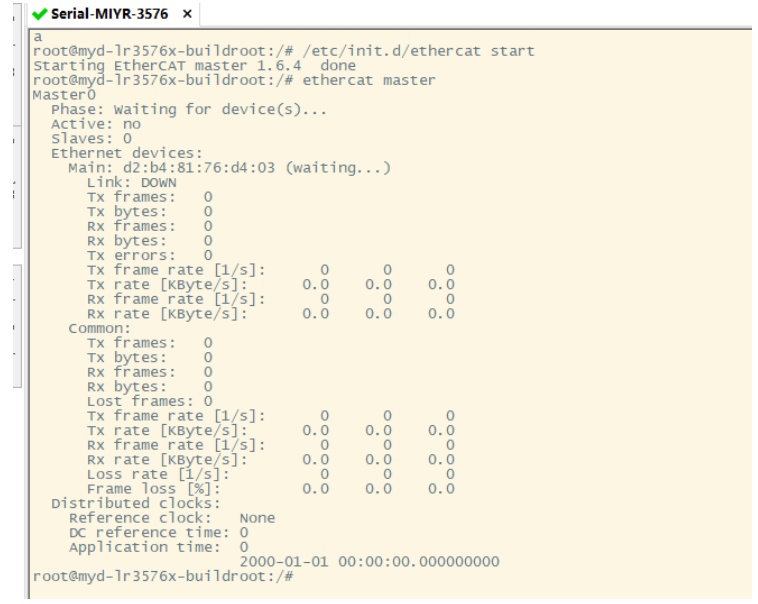

完成上述配置，執行/etc/init.d/ethercat start
