該項目為牲畜和野生動物管理實現了基于lora的虛擬圍欄解決方案。該系統使用LoRa通信、GPS和邊緣處理來創建虛擬邊界并監測動物的運動。當動物越過規定的邊界時，它會觸發警報，幫助管理放牧區域并防止未經授權的動物運動。

組件

硬件

LoRa發送節點：

?Heltec LoRa32 V2/V3

?GPS模塊(TinyGPS++)

?音頻反饋蜂鳴器

?用于觸覺反饋的振動電機(可選)

LoRa發送節點：Heltec LoRa32 V2/V3GPS模塊(TinyGPS++)音頻反饋蜂鳴器觸覺反饋振動電機(可選)

LoRa接收節點：

?Heltec LoRa32 V2/V3

?OLED顯示屏(SSD1306)

?LoRa接收節點：Heltec LoRa32 V2/V3OLED Display (SSD1306)

?WiFi連接：ESP32 WiFi進行數據傳輸

軟件

編程語言：c++ (Arduino)

依賴關系:

?LoRa.h

?Adafruit_GFX.h

?Adafruit_SSD1306.h

?TinyGPS + + . h

?HTTPClient.h

依賴性:LoRa.hAdafruit_GFX.hAdafruit_SSD1306.hTinyGPS + + .hHTTPClient.h

Dashboard：使用Leaflet.js的基于flash的web應用程序，用于實時地理位置跟蹤

特性

虛擬擊劍：

?定義基于多邊形的地理圍欄邊界。

?當動物離開虛擬圍欄時，使用蜂鳴器和振動發出警報。

?虛擬圍欄：定義基于多邊形的地理圍欄邊界。當動物離開虛擬圍欄時，使用蜂鳴器和振動發出警報。

實時監控：

?接收動物的實時位置數據。

?在交互式地圖上顯示節點位置和移動。

?實時監控：實時接收動物位置數據。在交互式地圖上顯示節點位置和移動。

數據傳輸：

?使用LoRa進行遠程、低功耗通信。

?基于http的數據從LoRa接收器傳輸?shù)紽lask儀表板。

?數據傳輸：采用LoRa進行遠程、低功耗通信?；趆ttp的數據從LoRa接收器傳輸?shù)紽lask儀表板。

WiFi連接：

?連接本地WiFi網絡，向遠程服務器發送數據。

?WiFi連接：連接本地WiFi網絡，向遠程服務器發送數據。

可定制的儀表板:

?用戶友好的界面，查看當前位置和路徑。

?地理防御系統有彩色標記的漏洞警報。

?可定制儀表板：用戶友好的界面，用于查看當前位置和路徑。地理防御系統有彩色標記的漏洞警報。

如何使用

硬件設置

傳感器節點:

?將GPS模塊和蜂鳴器連接到Heltec LoRa32。

?程序使用Arduino提供的代碼(transmitter.ino)。

?發送節點：將GPS模塊和蜂鳴器連接到Heltec LoRa32上。程序使用Arduino提供的代碼(transmitter.ino)。

接收器節點:

?將OLED顯示器連接到Heltec LoRa32上。

?程序使用Arduino提供的代碼(receiver.ino)。

?接收節點：將OLED顯示屏連接到Heltec LoRa32。程序使用Arduino提供的代碼(receiver.ino)。

軟件設置

Arduino:

?安裝所需的庫(LoRa, Adafruit_GFX, Adafruit_SSD1306, TinyGPS++)。

?將相應的代碼上傳到發射機和接收機。

?Arduino：安裝所需的庫(LoRa, Adafruit_GFX, Adafruit_SSD1306, TinyGPS++)。將相應的代碼上傳到發射機和接收機。

Flask儀表板:

?確保安裝了Python和Flask。

?運行Flask服務器腳本(app.py)。

?通過http://:5000訪問儀表板。

?Flask Dashboard：確保安裝了Python和Flask。運行Flask服務器腳本(app.py)。通過http://:5000訪問儀表板。

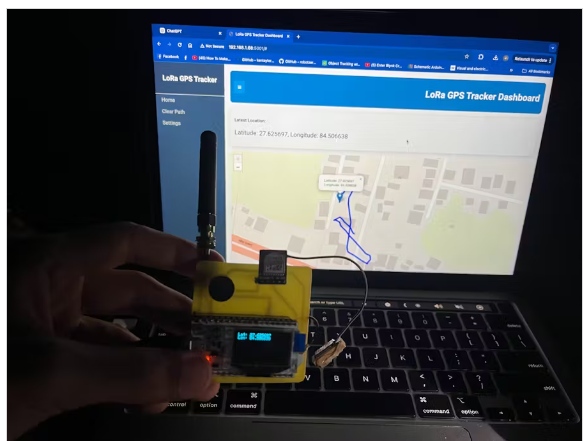

指示板

特性

地圖視圖:

?顯示具有實時更新的節點。

?使用Leaflet.js進行地圖渲染。

?地圖視圖?：顯示實時更新的節點。使用Leaflet.js進行地圖渲染。

側邊欄導航：

?主頁：主視圖。

?清除路徑：清除折線路徑。

?導出為CSV：保存跟蹤數據。

?設置：調整地理圍欄參數。

?側邊欄導航：主頁：主視圖。清除路徑：清除折線路徑。導出為CSV：保存跟蹤數據。設置：調整地理圍欄參數。

安裝和依賴項

?Arduino庫

?LoRa

?Adafruit GFX

?Adafruit SSD1306

?TinyGPS + +

?Python庫

?Flask

?Leaflet.js(前端)

未來的改進

?為動物行為分析添加邊緣機器學習。

?集成SMS/基于通知的警報。

?延長電池壽命與優化的電源管理。

本文編譯自hackster.io
