電子學的主要應用之一是使用GPS(全球定位系統)進行地理定位。在本教程中，我們將探討GPS是如何工作的，如何使用Arduino的Neo6m GPS模塊以及如何修復此模塊的錯誤。

GPS是怎么工作的?

GPS(全球定位系統)的工作原理是利用環繞地球運行的衛星網絡來確定地球上任何地方GPS接收器的精確位置。下面是它的工作原理：

ComponentsofaGPS

1. 衛星：至少有24顆GPS衛星在大約20,200公里的高度繞地球運行。這些衛星以這樣一種方式排列，在任何給定的時間，從地球上的任何一點都可以看到至少四顆衛星。

2. 地面控制站：這些站監測和管理衛星，確保它們保持在正確的軌道上，并保持信號的準確性。

3. GPS接收器：從GPS衛星接收信號以確定其在地球上位置的設備。這些可以在智能手機、汽車、健身追蹤器和各種其他設備中找到。

它是如何工作的

1. 信號的傳輸：每顆GPS衛星都連續發送一個信號，其中包含衛星的位置和信號發送的確切時間。

2. 信號接收：GPS接收器接收來自多顆衛星的信號。為了計算二維位置(緯度和經度)，接收器需要連接至少三顆衛星。對于3D定位(緯度、經度和高度)，它需要來自至少四顆衛星的信號。

3. 時間延遲計算：GPS接收器測量衛星信號到達它所花費的時間。由于信號以光速傳播，接收器可以根據這個時間延遲計算到每個衛星的距離。

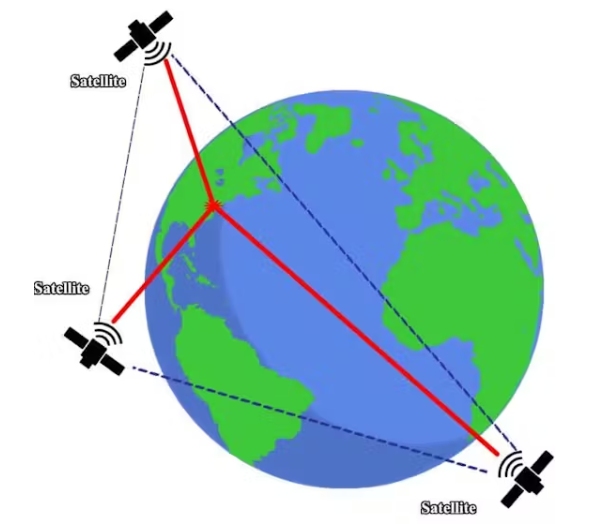

4. 三角測量：通過了解與多顆衛星的距離，GPS接收器可以通過稱為三邊測量的過程確定其確切位置。這涉及到求解方程，使從每顆衛星的距離得出的可能位置的球體相交，從而精確定位接收器的確切位置。

GPS技術被用于各種應用，包括車輛和船舶導航、測繪、測量、跟蹤和各種系統(如蜂窩網絡和金融交易)的定時。要了解更詳細的信息，您可以參考NASA的GPS概述和美國政府的GPS網站

硬件

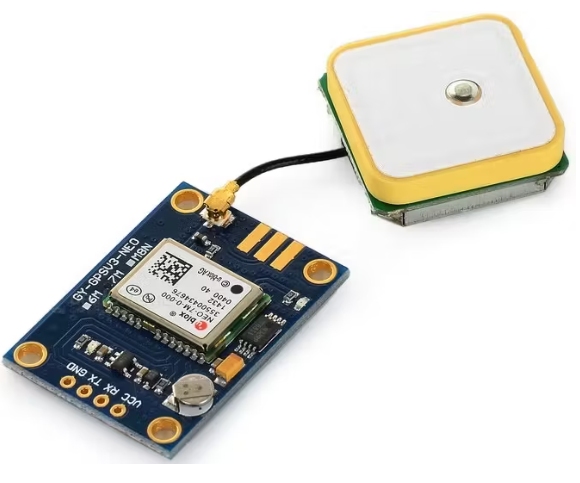

NEO-6M GPS模塊是一種流行的GPS接收器，用于各種電子產品和DIY項目，特別是其價格合理且易于使用。以下是一些關鍵功能和規格：

1. GPS芯片：NEO-6M模塊使用U-blox NEO-6M GPS芯片，具有高靈敏度(-161 dBm)，可在50個通道中跟蹤多達22顆衛星。

2. 定位：水平定位精度約2.5米，支持1hz的導航更新速率，最大5hz。

3. 功耗：模塊正常工作時功耗約45ma。它還包括一個省電模式(PSM)，可將功耗降低至11毫安，使其適合電池供電的應用，如GPS手表。

4. 接口：通過UART通信，波特率范圍為4800 ~ 230400bps，默認為9600bps。該模塊兼容3.3V和5V邏輯電平，簡化了與包括Arduino在內的各種微控制器的集成。

5. 啟動時間：NEO-6M提供約27-38秒的冷啟動時間和約1秒的熱啟動時間。

這些功能使NEO-6M GPS模塊成為需要精確位置跟蹤的項目的多功能和高效選擇。無論您是在無人機，車輛跟蹤系統還是便攜式導航設備上工作，該模塊都可以以最小的功耗提供可靠的GPS數據。

在本教程中，我們將研究如何通過一個簡單的腳本開始使用Neo6m GPS模塊，該腳本連接到衛星并獲取用戶位置，時間和日期的信息。

代碼

讓我們一步一步地檢查代碼：

包括庫

該代碼首先包含GPS通信所需的庫：

?包含TinyGPS++庫，用于解析GPS模塊中的NMEA句子。

?包括SoftwareSerial庫，它允許在Arduino的默認RX和TX引腳以外的數字引腳上進行串行通信。

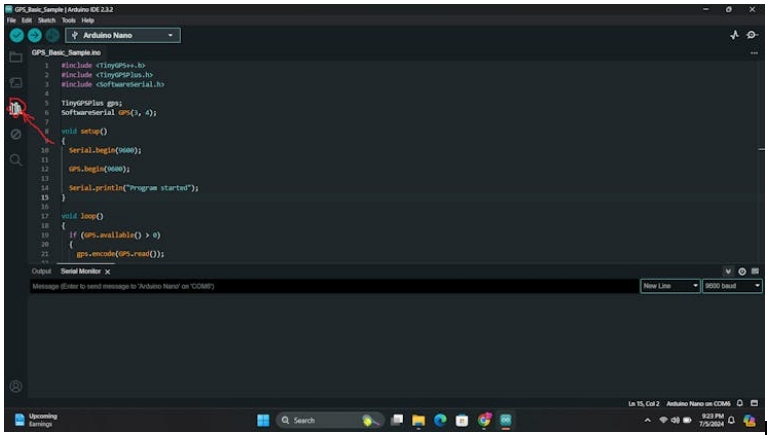

?看看下面的圖庫，看看如何安裝TinyGPS++庫

初始化變量

代碼聲明了GPS通信所需的常量和對象：

?TXPin和RXPin：定義用于從GPS模塊發送(TX)和接收(RX)數據的數字引腳。

?GPSBaud：設置與GPS模塊通信的波特率為9600。

?TinyGPSPlus gps：創建TinyGPSPlus類的對象來處理gps數據解析。

?SoftwareSerial GPS(RXPin, TXPin)：創建一個SoftwareSerial對象，使用定義的RX和TX引腳處理與GPS模塊的通信。

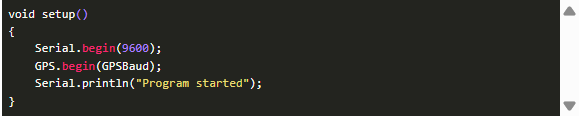

設置函數

在setup函數中，初始化串行通信：

?系列。begin(9600)：以9600波特率初始化串口通信，用于調試并輸出到串口監視器。

?GPS。begin(GPSBaud)：以指定的波特率(9600)初始化與GPS模塊的SoftwareSerial通信。

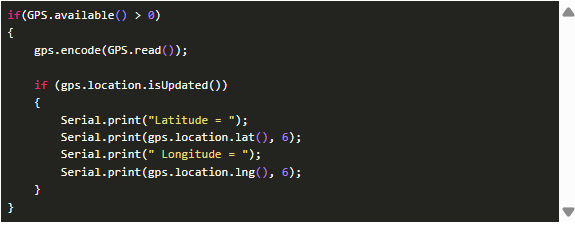

循環函數

loop函數連續讀取和處理GPS數據：

?如果(GPS)。available() > 0)：檢查是否有來自GPS模塊的可用數據。

?gps.encode (GPS。read())：從GPS模塊讀取一個字符，并將其傳遞給TinyGPS++庫進行解析。

?如果(gps.location。isUpdated())：檢查是否解析了新的有效位置。

?系列。print("Latitude = ");并同時gps.location。緯度(),6);：將緯度以六位小數的形式打印到串行監視器。

?系列。print(" Longitude = ");并同時gps.location。液化天然氣(),6);：將經度以六位小數的形式打印到串行監視器。

此代碼與GPS模塊建立連接，并不斷讀取和解析數據，以提取緯度、經度、高度和衛星時間信息并將其打印到串行監視器。

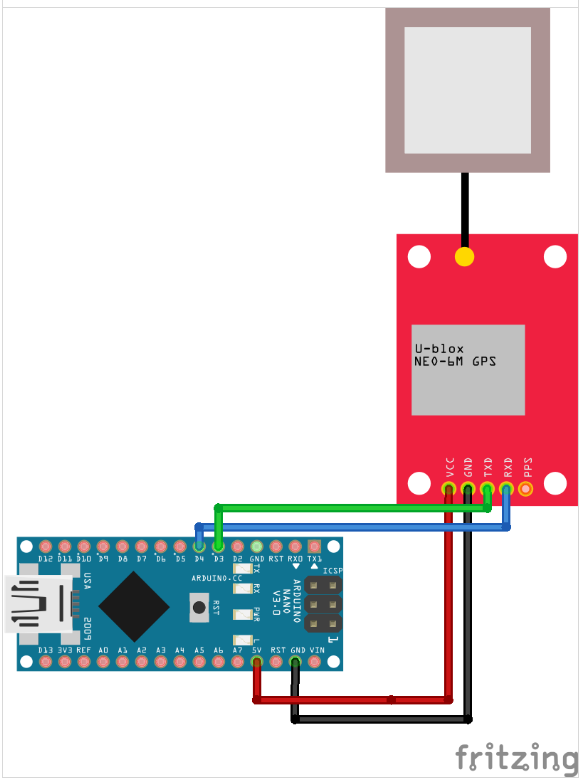

設置硬件

要正確設置GPS傳感器，請遵循以下步驟：

?上傳代碼后，啟動Arduino nano。

?一些GPS傳感器有電源燈，如果你沒有，那么不要擔心，等待。

?一段時間后，傳感器上的機載藍色led將開始閃爍，表明它已連接到衛星網絡。

?當它開始閃爍時，用板載按鈕重置Arduino并檢查串行監視器。

注意：為了使這個過程更快更容易，坐在室外，陽臺上或靠近窗戶。你也可以買一個更好的陶瓷天線。

注意：GPS傳感器接收數十個NMEA包中的數據，這些包可能包含也可能不包含我們需要的位置數據。在這種情況下，如果沒有找到或沒有更新位置數據，則不會向串行監視器打印任何內容，或者會出現中斷。放輕松，等幾分鐘就能得到好的數據。

本文編譯自hackster.io
