1. 項目概述

本項目演示了一個基于實時以太網的JPEG流媒體系統，該系統使用WIZnet Pico (RP2040/RP2350)板結合ArduCAM快速啟動300萬像素DVP攝像機構建。

該系統由兩個主要部分組成：

攝像頭側(Pico)：通過8位DVP接口捕獲JPEG幀，并將數據分成UDP數據包通過以太網傳輸。

PC端(Python)：接收數據包，使用報頭信息重新組裝完整的幀，并使用OpenCV實時解碼jpeg。

通過該項目，創客可以全面了解通過以太網傳輸?shù)膶?shí)時嵌入式攝像頭，為物聯網視覺、機器人和遠程監控應用奠定基礎。

核心關鍵詞：RP2040 DVP PIO DMA / UDP JPEG流/幀重組/ OpenCV實時解碼

2. 硬件模塊

WIZnet Pico (RP2040 / RP2350)

支持RP2040和RP2350(最高200MHz系統時鐘)

嵌入式以太網選項：

W5100S / W5500 / W6100 - SPI (40MHz)

W6300 - QSPI Quad (37.5MHz)

完全兼容Pico SDK 1.5.1

支持同時使用DVP攝像機+以太網+ SPI Flash + UART

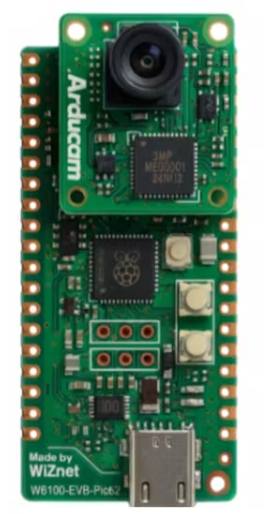

Arducam物聯網快速啟動300萬像素DVP攝像頭

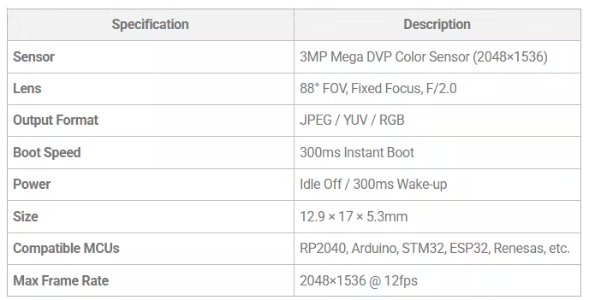

【Arducam物聯網快速啟動300萬像素DVP攝像頭】

該模塊具有300ms的瞬時啟動能力和超低功耗設計，是“即時響應物聯網視覺應用”的理想選擇。

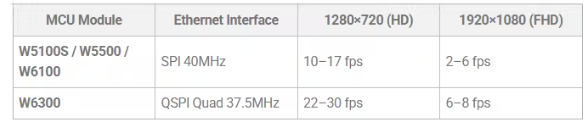

3. 性能比較(Sys Clock 200MHz)

W6300 QSPI變體即使在實時應用程序中也能提供平滑的高清流。

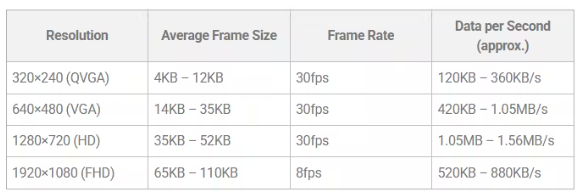

這些值代表了典型的jpeg壓縮幀大小和在W6300-EVB-Pico2板上37.5 MHz QSPI操作下測量的吞吐量。

4. 引腳映射(Pico?ArduCAM)

每個PCLK上升沿采樣一個像素(8位數據)，而VSYNC HIGH定義活動幀傳輸窗口。

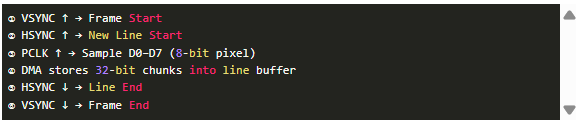

5. JPEG幀捕獲序列(在Pico上)

PIO處理時序邏輯，而DMA連續地將32位數據塊(每行512字節)傳輸?shù)絉AM中。

如果在前4行(512B × 4)中未檢測到SOI標記(0xFFD8)，則系統將重試，直到捕獲有效幀為止。

6. 最終流處理(基于udp的傳輸)

由于JPEG幀的大小不同(從幾KB到幾十KB)，單個UDP數據包不能包含整個圖像。

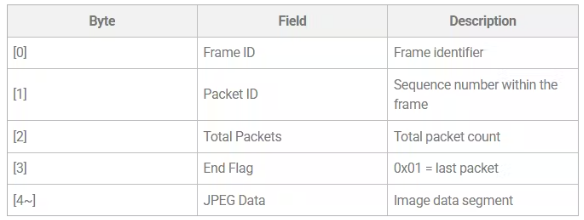

因此，Pico將每個幀分成≤1400字節的有效負載，并為每個幀附加一個小的4字節報頭。

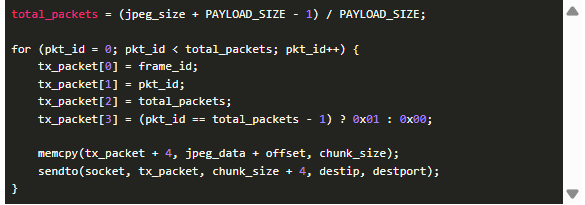

T傳輸(Pico)

R匯編(Python)

在接收端，每個數據包根據幀ID和包ID重新組裝。Assembler類重建完整的JPEG幀如下：

然后，OpenCV對幀進行解碼并實時顯示。

即使在UDP傳輸下，本設計也通過基于id的智能重排序?qū)崿F(xiàn)了幀的無損拼接。

7. 如何運行(執行指南)

按照以下步驟構建、flash和運行ArduCAM × WIZnet Pico JPEG Streaming演示。

①在Top-Level CMakeLists.txt中選擇您的Board

打開項目的根目錄CMakeLists.txt。

取消評論您的目標板(例如，W6300-EVB-PICO2)并注釋掉其他板。

這確保了正確的引腳映射、SPI/QSPI模式和驅動程序的使用。

例子:

然后,打開

例子/ WIZnet_ArduCAMMega_UDP_Streaming / c

并根據需要修改如下參數：

IP地址/網關/子網

UDP端口號(默認為5000)

系統時鐘頻率(默認200mhz)

編輯完成后保存文件。

②構建固件

在項目目錄下打開終端，運行：

這將生成編譯后的固件文件：

③將固件Flash到Pico

通過USB連接您的WIZnet Pico (RP2040/RP2350)，同時按住BOOTSEL按鈕。

該板將顯示為USB驅動器(例如，RPI-RP2)。

復制生成的main。Uf2文件到這個驅動器。

單板將自動重啟并開始運行流固件。

④在PC上運行Python GUI

移動到示例目錄并運行GUI流查看器：

這個GUI將：

?連接到Pico的UDP流媒體服務器

?重新組裝傳入的JPEG數據包

?解碼和顯示他們?cè)趯?shí)時使用OpenCV

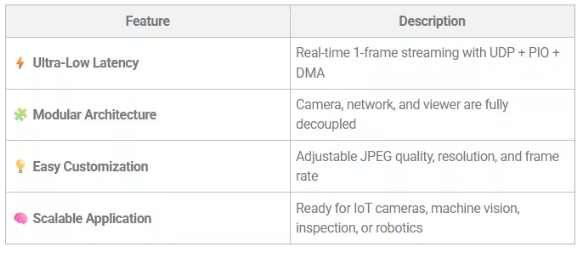

8. 關鍵要點

本文編譯自hackster.io
