這一切都開始于一個“簡單”的HDL調整-你知道，只是添加一個小的自定義IP和一個額外的DMA。Vivado很高興，比特流產生了，ZCU102的燈像迪斯科舞廳一樣閃爍。接下來是真正的boss大戰：讓Linux啟動。

Petalinux非常引人注目，它拋出了警告、依賴性發脾氣和“設備樹不匹配”，這可能會讓任何工程師質疑他們的生活選擇。

如果您對這個故事感到熟悉，那么恭喜您，您已經進入了adi公司ADRV9009平臺定制工程師精英俱樂部。

本教程是您的健康路線圖：我們將使用Vivado和Petalinux 2024.2重新構建ADRV9009 + ZCU102的Linux映像，為您的自定義HDL設計完美調整-沒有隱藏腳本，沒有黑魔法，只是干凈，可重復的步驟。

2. 概述：我們正在構建的內容

那么，任務是什么?我們不是在這里從頭開始編寫內核或召喚Linux之神-我們只是想要一個穩定的，可引導的Petalinux映像，它可以與基于Analog Devices的ADRV9009 + ZCU102參考設計的自定義HDL設計無縫協作。

Ob jective

重建一個Linux鏡像(BOOT.BIN + image. zip)。b)與您修改的HDL項目兼容，其中包括：

ADRV9009收發鏈

?自定義IP塊(AXI流接口)

?一個額外的ADI DMA IP (AXI內存映射接口)

?Zynq UltraScale+ MPSoC (ZCU102)

最后，你會得到：

?在硬件上運行Linux的可引導SD卡

?為RF前端正確加載IIO驅動程序

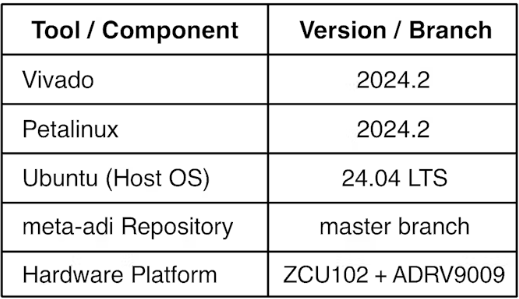

To ols & Environment

專業提示：始終匹配您的Vivado和Petalinux版本-混合工具鏈就像跨線程BNC連接器：它可能適合，但您稍后會后悔。

最終目標

在本教程結束時，您將擁有一個經過驗證的Linux映像：

?成功啟動您的定制HDL設計

?識別ADRV9009， SPI， IIO和DMA設備

?啟用調試、流和用戶空間測試

3. 先決條件

在繼續之前，確保只準備好這兩件事：

?已安裝Petalinux 2024.2并獲取其環境源

?自定義HDL硬件(.xsa)文件(帶比特流)從Vivado導出

就是這樣，您已經為構建做好了準備。

4. 搭建環境

用你的。xsa準備好了，Petalinux也安裝好了，現在是準備構建工作區的時候了。

創建工作目錄

首先，讓我們創建一個父文件夾，這個文件夾將包含所有的圖像構建材料和克隆的元圖層文件夾，然后移動到這個文件夾。

Petalinux環境的源代碼

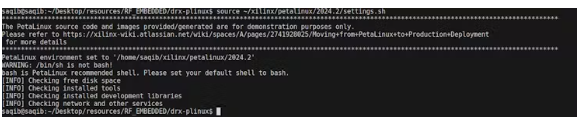

現在將petalinux工具鏈源到petalinux安裝目錄下的這個文件夾中，特別是settings.sh文件。

克隆所需存儲庫

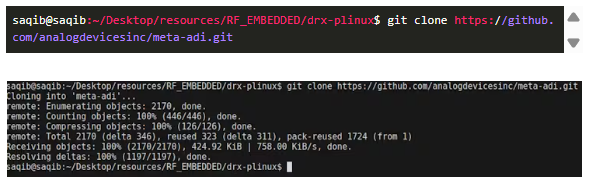

現在通過模擬設備將meta-adi yocto層克隆到父文件夾

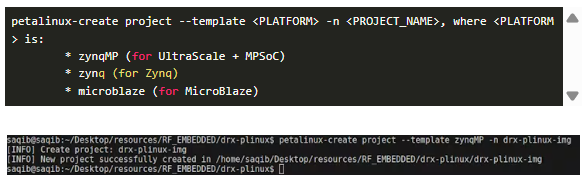

創建一個新的Petalinux項目

現在在父文件夾中創建一個petalinux項目

5. 使用自定義硬件構建Linux映像

現在讓我們開始建造吧，我假設你。從您的vivado成功構建Xsa文件。

提示：確保指向包含。Xsa文件-不是。Xsa文件本身。否則，您將遇到AMD Xilinx更新的Petalinux構建工作流中引入的SDT錯誤。

在我的例子中命令是這樣的：

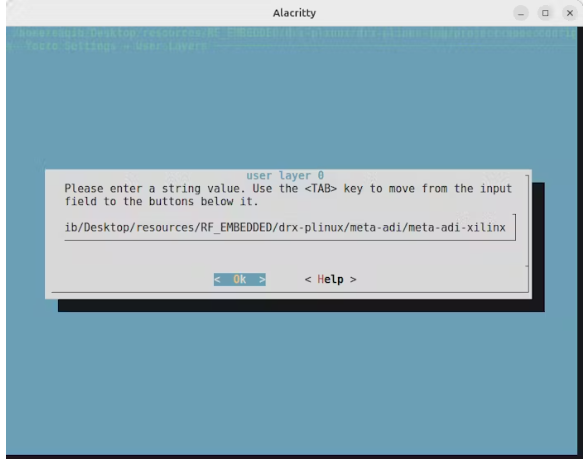

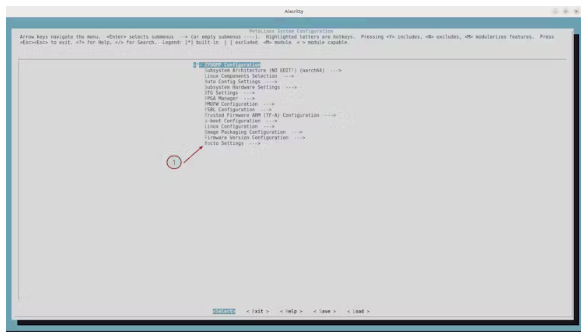

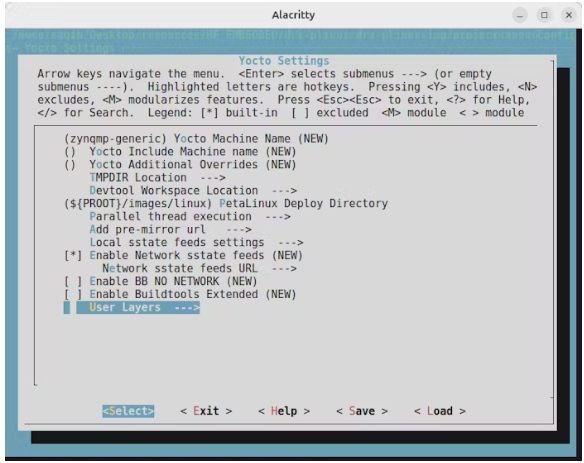

這將打開Petalinux System Configuration GUI，如圖5所示。導航到Y(jié)octo設置→用戶層→用戶層0(新)，并輸入克隆存儲庫的路徑：

. . / meta-adi / meta-adi-xilinx

然后Save and Exit應用更改。完整的流程如下圖所示。

提示一:

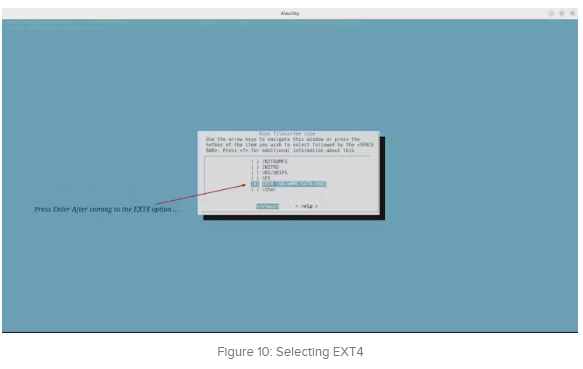

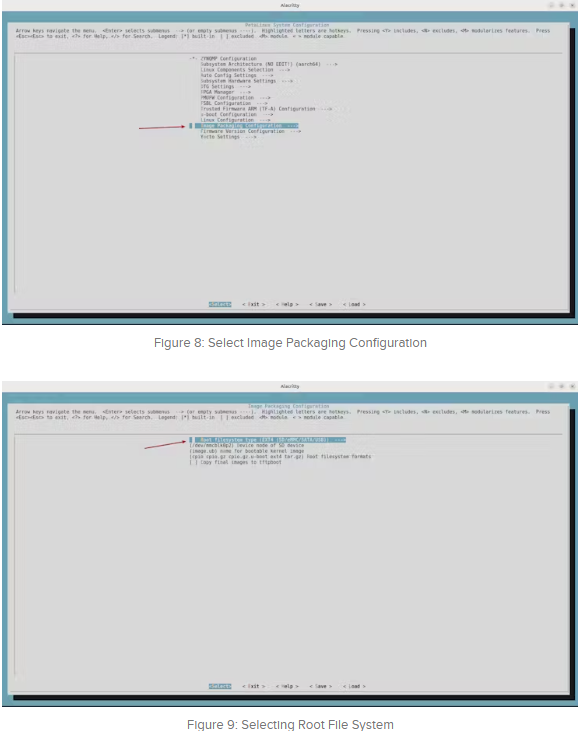

大多數設置都是根據XSA中指定的硬件設計細節自動配置的。我發現自己在大多數PetaLinux項目中更新的主要硬件配置設置位于Image Packaging configuration選項卡下。這是配置根文件系統類型和相關引導設置的地方。特別是對于基于zynqmp的設計，我的根文件系統位于SD卡上。我還希望它是持久的(即-它保持電力循環之間的變化)。因此，在根文件系統類型下，將其更改為EXT4 (SD/eMMC/SATA/USB)。

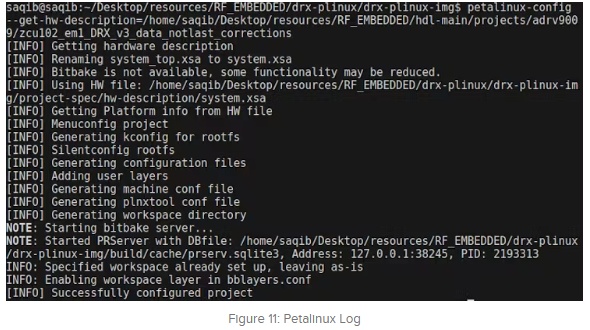

圖11顯示了保存并退出后應該看到的日志。

(b)到目前為止，我們已經成功添加了meta-adi-xilinx Yocto用戶層?，F(xiàn)在，我們需要通過將內核指向正確的設備樹配置來更新默認設備樹配置。dts文件。您可以使用以下命令直接從終端執行此操作：

echo "KERNEL_DTB=\"${dts_to_use}\"" >> project-spec/meta-user/conf/petalinuxbsp.conf .

這確保了Petalinux構建使用ADRV9009 + ZCU102設計的預期設備樹blob (DTB)。

在這個例子中，對于adi公司的ADRV9009 + ZCU102參考設計，我使用的設備樹文件是：

zynqmp-zcu102-rev10-adrv9009-jesd204-fsm

注意：請確保不包含任何文件擴展名(如。dts或。Dtb)在名稱的末尾-只有基本文件名。

下圖顯示了在我的設置中使用的確切終端命令。

重要提示：運行命令后，打開project-spec/meta-user/conf/petalinuxbsp.conf文件，檢查是否正確添加了完整的設備樹名稱。有時名稱的某些部分可能會被截?cái)?，這可能導致在構建過程中出現無盡的“未找到文件”錯誤-因此值得仔細檢查!

(c)“有趣”部分-自定義設備樹修改

好了，現在是這個過程中最“令人愉快”的部分——編輯設備樹。

首先，我們有意地讓第一個構建失敗(是的，是有意的)。這將生成pl.dtsi文件——Petalinux基于.xsa創建的自動生成的設備樹。

現在，這里有一個問題：雖然AMD/Xilinx在處理自己的ip方面做得很好，但其他方面……我們只能說Petalinux對第三方區塊的猜測充其量是樂觀的。

換句話說，您通常會為您的ADI ip得到一個可愛的垃圾節點集合。

為了解決這個問題，Analog Devices采取了干凈的路線——他們刪除了petalinux為ADI ip生成的節點，并用正確的參數覆蓋他們自己的設備樹。

我們將遵循同樣的理念：

?檢查Petalinux生成了哪些節點。

?使用清理文件刪除不正確的。

在system-user中添加正確的ADI設備樹節點。Dtsi文件-位于其他所有文件之上的文件。

因?yàn)闆](méi)有什么比刪除您的工具剛剛自豪地構建的一半更能說明“定制嵌入式Linux”了。

在項目目錄中導航到構建文件夾并鍵入

從現在開始，喝一大杯(或三杯)咖啡——這部分將是一場馬拉松。錯誤會像打地鼠一樣彈出，但不要擔心—我們將一個接一個地查找它們，直到Petalinux最終揮動白旗并構建。錯誤1:License Checksum Mismatch

jsd -status-dev-r0 do_populate_lic: QA問題：jsd -status: LIC_FILES_CHKSUM不匹配file://license .txt;md5 = 38 c01601d5c4b84986a8f48ece946aa1

jed -status：新的md5校驗和為982e522e7ec5a0beed8de5114ebfea50

啊，是的——經典的LIC_FILES_CHKSUM不匹配。這通常發生在包中的許可文本被更新，但配方仍然引用舊的校驗和時。

修復：只需復制錯誤日志中顯示的新MD5校驗和，并替換導致問題的配方文件中的舊校驗和。

在我的例子中，錯誤指向：

meta-adi / meta-adi-xilinx recipes-support / jesd-status / jesd-status_dev.b

于是，我打開了。并將舊的MD5替換為新的MD5：

LIC_FILES_CHKSUM = "file://LICENSE.txt;md5 = 982 e522e7ec5a0beed8de5114ebfea50”

對于顯示相同問題的任何其他包重復此操作。這是一個無害的“歡迎來到Y(jié)octo”時刻——乏味，但卻是入會儀式的一部分。此外，不要取消構建，即使它正在繼續執行一些其他任務

錯誤2：取回錯誤

錯誤：linux-xlnx-6.6.40-adi-v2025.1+git-r0 do_fetch: Fetcher失?。?

獲取命令export PSEUDO_DISABLED=1;出口SSL_CERT_DIR =…

這是典型的“獲取失敗”——基本上是Petalinux在說“我無法連接互聯網，請修復你的Wi-Fi”。

修復：只要確保你有一個穩定的互聯網連接，然后重新運行構建：

petalinux-build

十有八九，這個錯誤會在連接正常的那一刻消失——不需要深入調試。

錯誤3：內核版本完整性檢查失敗

錯誤：linux-xlnx-6.6.40- di-v2025.1+git-r0 do_kernel_version_sanity_check：

包版本(6.6.40-adi-v2025.1+git)與正在構建的內核(6.12)不匹配。

請更新PV變量以匹配內核源或集

你的配方中的KERNEL_VERSION_SANITY_SKIP="1"。

啊，臭名昭著的內核版本不匹配——Petalinux用這種方式提醒我們，它希望所有東西都完美匹配(即使它無關緊要)。

解決辦法：這個是無害的。構建環境中的內核版本與配方中指定的內核版本不一致。要使警告靜音(并保持完整)，只需將這一行添加到Linux配方文件中：

Kernel_version_sanity_skip = “1”

您將在錯誤日志的最后一行找到正確的配方位置，例如：

meta-xilinx / meta-xilinx-core recipes-kernel / linux / linux-xlnx_6.6.40-v2024.2.bb

編輯完成后，保存文件并重新構建：

petalinux-build

Petalinux將高興地停止抱怨版本不匹配——因?yàn)橛袝r(shí)候，無知是福。

(d)修改設備樹

最后——構建失敗。好消息：這正是我們想要的。為什么?因?yàn)榇斯收仙蓀l.dtsi文件—從.xsa派生的自動生成的設備樹。

在我定制的ADRV9009 + ZCU102參考設計中，我添加了：

基于軸流的DSP IP

ADI axis - dma控制器IP(內存映射)。

當Petalinux創建設備樹時，新的DMA綁定到一個名為misc_clk_0的時鐘。但是ADI的Yocto層包含一個清除機制，可以刪除許多自動生成的節點——包括這個時鐘。結果：構建失敗。(圖12顯示了“misc_clk_0 not found”錯誤。)

目標是什么?

我們將遵循ADI的清理流程，使我們的自定義硬件運行良好：

生成pl.dtsi(通過失敗的構建完成)。

識別其中的自定義IP節點。

通過ADI的pl-delete文件顯式刪除這些節點。

在system-user.dtsi中添加這些節點的正確的手寫版本。

步驟1 -識別自定義節點

導航到:

組件/ plnx_workspace /設備樹/設備樹

打開pl.dtsi并查找屬于自定義ip的節點。就我而言：

axi_dmac_0: axi_dmac@80000000 {

clock-names = "m_dest_axi_aclk", "s_axi_aclk", "s_axis_aclk";

clocks = <&zynqmp_clk 72>, <&zynqmp_clk 71>, <&misc_clk_0>;

compatible = "xlnx,axi-dmac-1.0";

reg = <0x0 0x80000000 0x0 0x10000>;

};

這是我們自動生成的節點，我們將很快用一個干凈的節點替換它。

步驟2 -添加節點到ADI的刪除列表

進入ADI層：

meta-adi / meta-adi-xilinx / recipes-bsp /設備樹/文件/打開:

pl-delete-nodes-zynqmp-zcu102-rev10-adrv9009-jesd204-fsm.dtsi

在頂部，你會看到包含如下內容：

/ include /“pl-delete-nodes-zynqmp-zcu102-hdl-adrv9009.dtsi”

第二個文件實際上包含刪除命令。pl-delete-nodes-zynqmp-zcu102-hdl-adrv9009開放。Dtsi并添加節點的刪除行：

/ delete-node / &axi_dmac_0;

為什么：這告訴Petalinux在構建期間從pl.dtsi中刪除自動生成的DMA節點。稍后，我們將在system-user.dtsi中重新添加一個正確定義的版本。

(圖13顯示了修改后的刪除節點文件。)

步驟3—在system-user.dtsi中添加Clean Node

現在編輯:

說明/ meta-user / recipes-bsp /設備樹/文件/ system-user.dtsi

將新的DMA節點附加到其余內容下面:

/include/ "system-conf.dtsi"

/ {

};

&fpga_axi {

pdm_dmac: dma-controller@8000000 {

compatible = "adi,axi-dmac-1.00.a";

reg = <0x8000000 0x10000>; // Base address and size

dma-controller;

interrupts-extended = <>;

#dma-cells = <1>;

#clock-cells = <0>;

dma-coherent;

clocks = <&zynqmp_clk 73>;

};

};

提示：此頂級文件覆蓋已刪除的節點，并在構建時注入干凈的定義。這就是ADI層保持模塊化的方式——所有自定義的東西都在這里，而不是直接在pl.dtsi中。

最后指出

在pl-delete-nodes中刪除…確保ADI的清理不會重新生成錯誤的自動生成配置。

添加到system-user。dtsi確保Linux完全按照預期看到您的DMA和時鐘綁定。

在這之后，cd…從構建文件夾中重新運行構建：

petalinux-build

再抓一個——這次，它會過去的。瞧!構建成功了!

如果一切順利(并且在此過程中沒有意外地刪除理智)，Petalinux將最終完成構建。

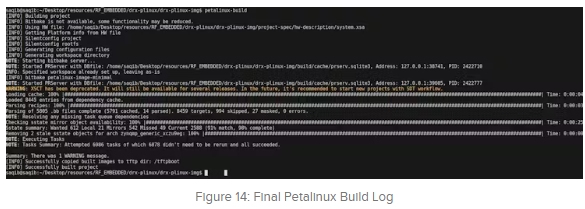

現在，您應該在終端上看到類似于圖14的成功消息——這是每個工程師夢寐以求的美好時刻：

“構建成功完成?！?

深吸一口氣，喝一口遺忘已久的咖啡，向自己點一點頭——您剛剛像專業人士一樣為ADRV9009 + ZCU102構建了一個自定義Linux映像。

6. 打包引導二進制文件(Boot . bin)

一旦項目成功構建，就該生成引導二進制文件了- boot . bin .該文件結合了ZynqMP設備正確啟動所需的基本引導組件。

在我的情況下，我是從SD卡引導ZCU102，所以BOOT.BIN必須至少包括：

?FSBL(第一階段引導加載程序)

?FPGA位流(.bit)

?U-Boot引導加載程序

所有這些文件都是在Petalinux項目的輸出目錄中自動生成的：

現在把它們包裝在一起，使用：

這個命令在映像目錄中創建BOOT.BIN文件，準備放到SD卡上進行引導。

提示：如果您稍后重新構建項目并需要重新生成引導映像，請使用——force標志來覆蓋現有文件：

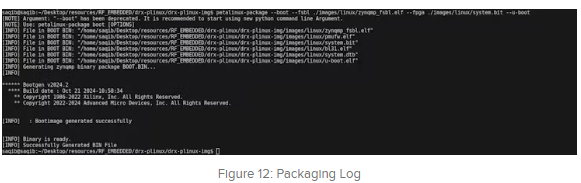

我的屏幕日志如圖12所示。

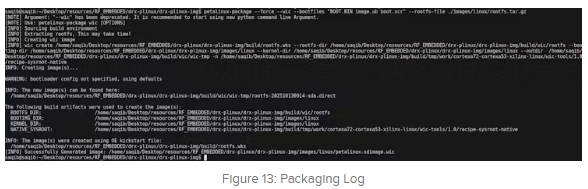

7：包裝SD卡鏡像

如果從SD卡引導(而不是直接引導到INITRD或INITRAMFS)， PetaLinux提供了一個方便的內置實用程序來創建完整的SD卡映像。此工具將所有內容打包到。可以使用諸如balenaEtcher、Rufus或dd等實用程序?qū)D像文件閃入SD卡。

命令概述

PetaLinux使用PetaLinux -package命令和——wic標志來創建這個映像。

在我的設置中(從SD卡啟動ZCU102板)，在SD卡的啟動分區中需要以下文件：

?BOOT.BIN→引導程序二進制文件(FSBL + bitstream + U-Boot)

?image.ub→合并Linux內核和根文件系統映像

?system.dtb→設備樹Blob

?boot.scr→U-Boot啟動腳本

根文件系統本身(rootfs.tar.gz)放在SD卡的根分區中。

完整命令示例

在PetaLinux項目目錄下運行以下命令：

期待什么

?該過程可能需要幾分鐘才能完成，具體取決于系統的I/O速度。

?生成。鏡像通常在6 - 7gb左右，所以確保你至少有一個8gb的SD卡可用。

?一旦完成，。哪個映像將出現在項目的images/linux/目錄中。

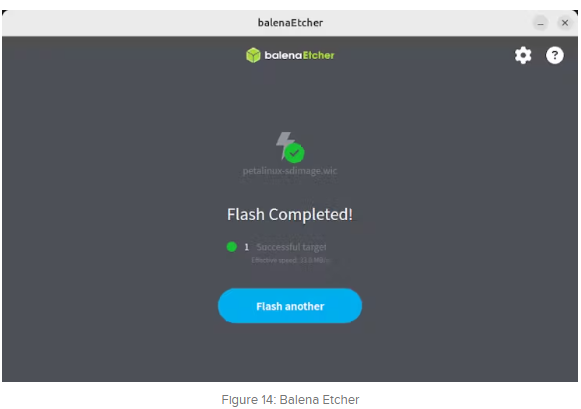

閃爍SD卡

你現在可以閃光了。在我的案例中，我使用的是balena蝕刻器。

8. 啟動板

現在是最有趣的部分了——讓您的新構建的Linux系統煥發生機!

?插入SD卡：將SD卡(帶有PetaLinux映像)插入主板的SD插槽，如圖15所示。

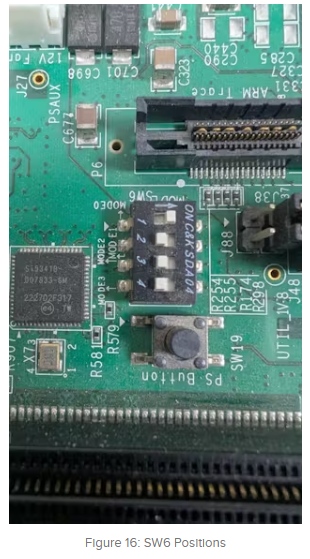

?設置啟動方式(ZCU102)：對于ZCU102，將啟動方式開關(ZCU102為SW6)設置為從SD卡啟動：

On | off | off | off

(開關位置見圖16)

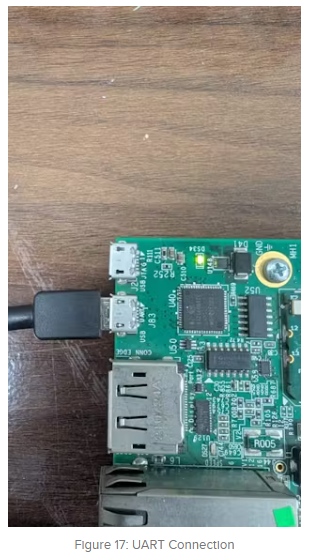

?為串行控制臺連接UART：使用micro-USB電纜將ZCU102上的UART轉usb端口連接到主機PC(參見圖17)。該連接將允許您查看引導日志并與Linux控制臺進行交互。

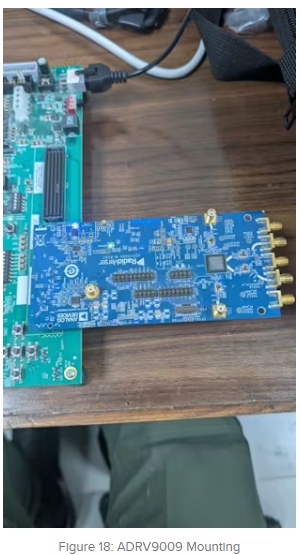

?安裝ADRV9009 FMC卡：將ADRV9009收發板固定在ZCU102上的HPC1 FMC連接器上，如圖18所示。

?打開串行終端：?jiǎn)?dòng)您最喜歡的串行終端程序- PuTTY， TeraTerm或類似程序。選擇合適的端口(在我的例子中是/dev/ttyUSB0)。波特率設置為115200。

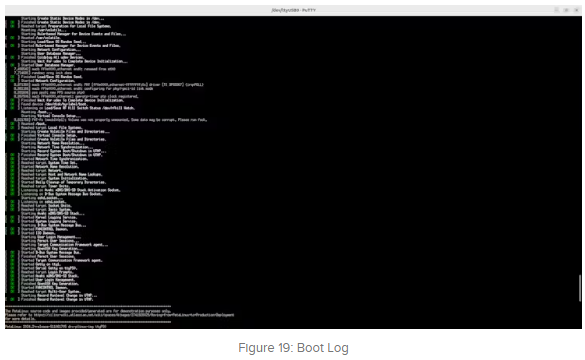

一旦所有東西都連接好并通電，您就可以正式啟動到您的定制PetaLinux + ADI系統了。坐下來，看著引導日志滾動，享受Linux終于迎接您的甜蜜時刻——祝賀您，您已經從零開始構建了它!

結論

現在，您已經成功地為ADRV9009 + ZCU102平臺構建了自定義PetaLinux映像，集成了您自己的基于hdl的硬件設計，并確保了設備樹的兼容性。這個過程演示了完整的流程——從準備環境和合并元數據層，到解決構建時問題和在硬件上部署最終映像。

您的設置現在可以在Zynq UltraScale+ SoC上進行更高級別的系統驗證、驅動程序集成和應用程序開發。無論您計劃擴展功能，執行性能測量，還是集成實時DSP工作負載，這都是進一步開發的堅實基礎。
