每個騎自行車的人在使用手勢左轉和右轉時都會遇到困難，在某些情況下這可能相當危險。我已經開發了一個原型，可以戴在任何自行車頭盔，使其便攜和易于使用。

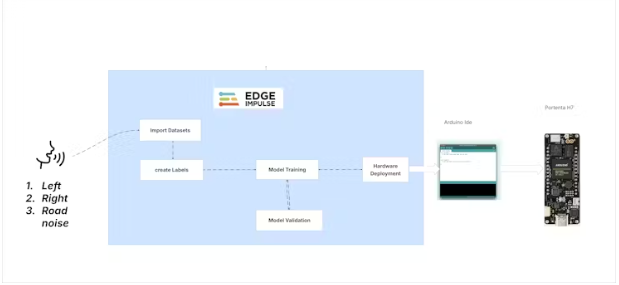

在模型中，我們需要遵循以下步驟在邊緣脈沖。

首先，我們將創建一個數據庫，并將樣本數據標記為“右”，“左”，背景道路噪聲和“道路噪聲”作為單獨的數據集。隨后，我們將使用邊緣脈沖啟動模型訓練過程?；隍?yàn)證的結果，可能需要調整訓練參數或合并額外的數據集，然后重新訓練模型以提高其性能。一旦模型已成功訓練和驗證，達到可接受的精度水平，我們將繼續利用Arduino庫將其部署在Portenta H7硬件上。

要將Arduino Portenta H7板連接到EI帳戶，請按照下面鏈接中列出的步驟進行操作。

設備連接

固件安裝完成后，打開命令窗口/終端(MacOs)，輸入以下daemon命令：

edge-impulse-daemon

連接設備后，導航到數據采集部分。

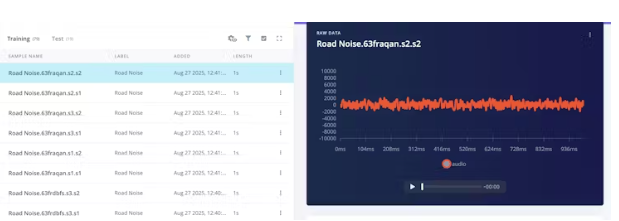

通過Portenta H7錄制音頻，開始收集音頻數據。這里我讀左，并記錄數據在邊緣脈沖工具，并標記為左。同樣，為Right記錄音頻數據，并單獨收集道路噪音，以提高準確性。

邊緣脈沖中的模型訓練

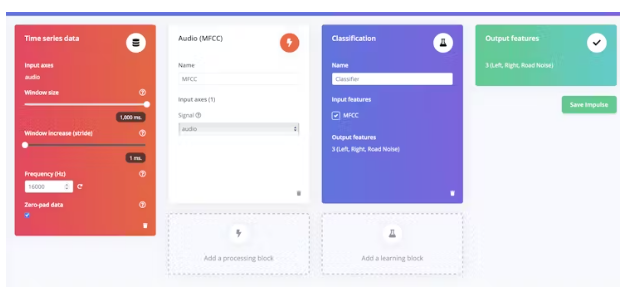

在Create Impulse部分，請將預處理模塊設置為MFCC，選擇“Classification”作為學習模塊。

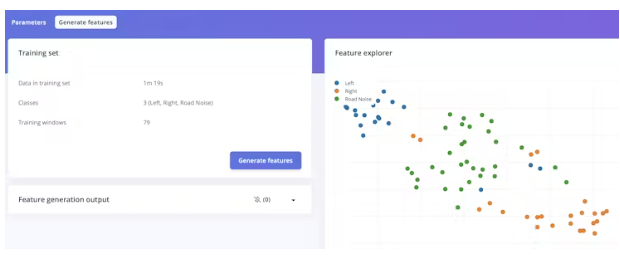

然后生成特征并可視化以獲得每個標簽的高級概述。

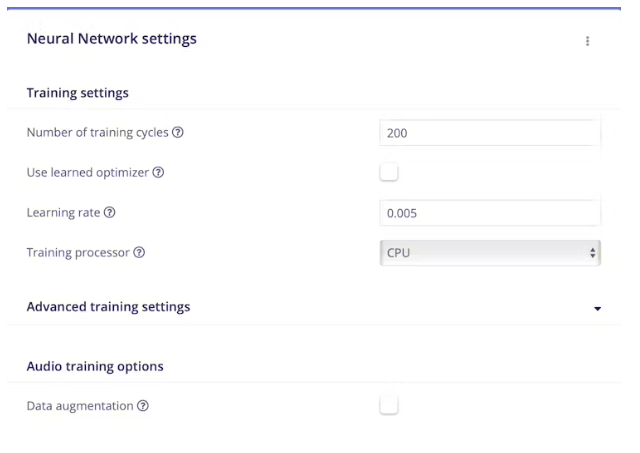

神經網絡設置：

在神經網絡設置中，將訓練周期設置為200，學習率設置為0.005

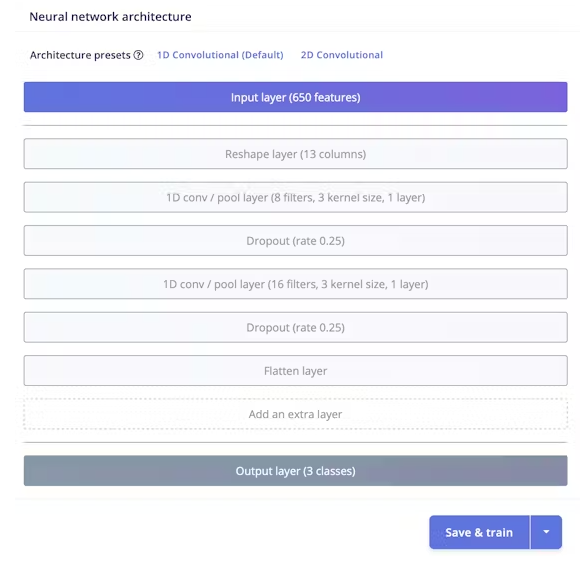

在Neural Network部分，按指示配置層。

我使用重塑層將音頻數據轉換為1D數組，并應用1D卷積層進行模型訓練。為了提高準確性，我也使用了drop out圖層。

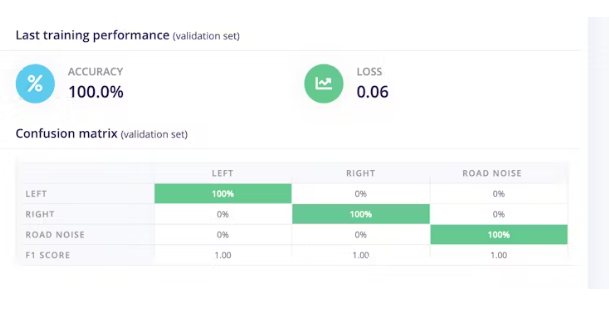

該模型在訓練階段達到了100%的準確率，這足以進行下一步。

模型試驗

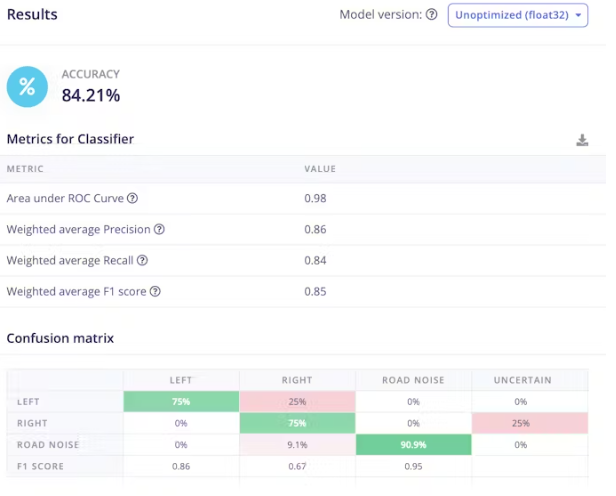

在測試階段，使用未納入訓練過程的新數據集對模型進行評估。該模型達到了84.21%，足以用于硬件部署。

部署

在成功驗證訓練模型后，將其部署回Arduino Portenta H7。

然而，我們不會直接將其部署到Arduino Portenta H7上，因?yàn)槲覀冃枰跈C(jī)器學習預測之上添加更多的邏輯。

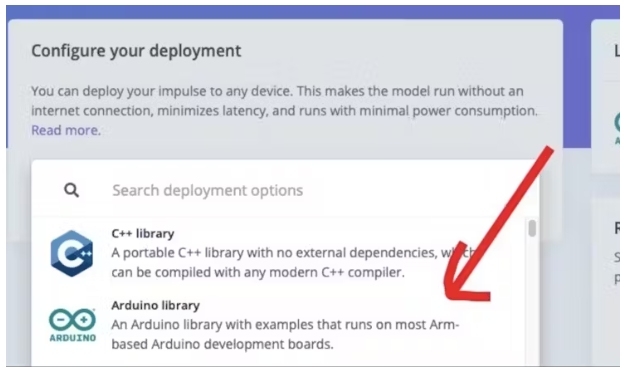

下載模型后，按照以下步驟將庫導入Arduino IDE：

Arduino IDE中導入庫：

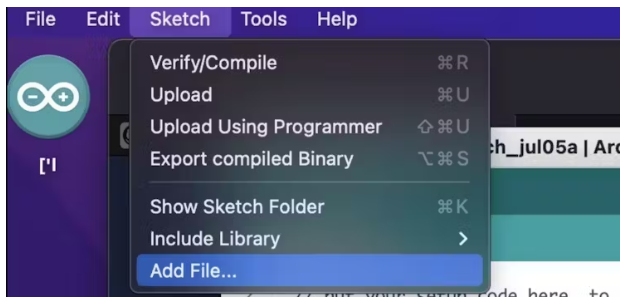

1. 打開Arduino IDE，轉到**Sketch** > **Add File**，選擇下載的文件。

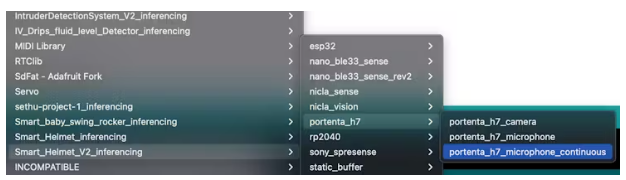

2. 導入后，導航到**Examples** > **Smart_Helmet_V2_Inferencing** > **Portenta_H7** > **Portenta_h7_microphone_continuous**。

連續音頻采樣

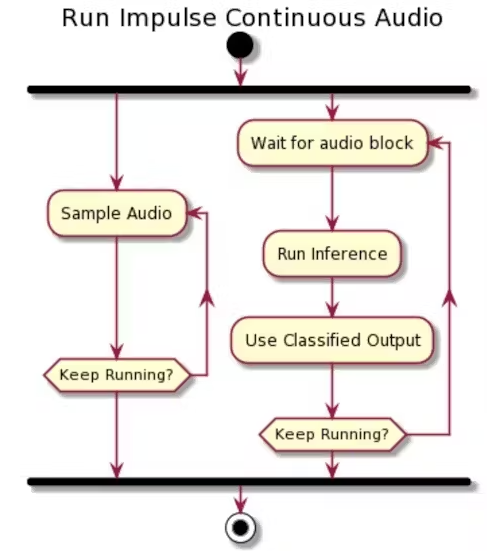

在對音頻進行分類時，例如在關鍵字檢測中，必須確保捕獲和分析所有信息，以避免遺漏任何事件。這需要你的設備在分析音頻樣本的同時捕獲它們。

為什么需要連續推理?

在對數據進行分類的標準(非連續)推理模式中，您將對數據進行采樣，直到有一個完整的窗口(例如，1秒用于關鍵字發現模型，如studio中的Create Impulse選項卡中詳細介紹的那樣)。一旦有了這個窗口，就可以使用‘ run_classifier ’函數對其進行分類，該函數將返回一個預測。之后，清除緩沖區，采樣新數據，并再次運行推理過程。然而，在現實世界中部署模型時，有一些重要的注意事項需要考慮：

1. 窗口之間存在延遲，因?yàn)閷γ總€窗口進行分類需要時間，并且在此分類期間不會對數據進行采樣。這可能導致事件丟失。

2. 窗戶之間沒有重疊。因此，如果事件正好發生在窗口的末尾，則可能無法完全捕獲它，從而導致不正確的分類。

為了減輕這種情況，我們需要進行連續推理。關于連續推理的詳細說明請點擊下面的鏈接。

算法

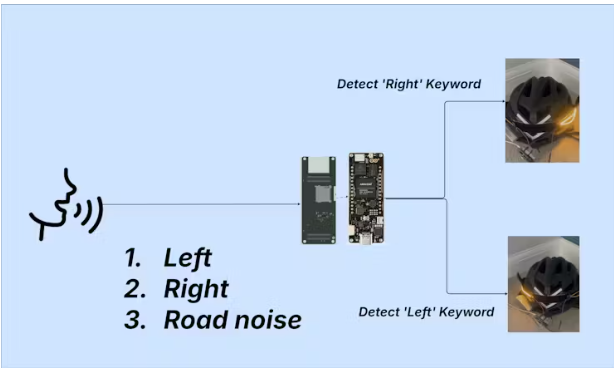

在檢測到關鍵字“右”或“左”后，SW將各自的led(左或右)閃爍7000毫秒，周期時間為500毫秒。

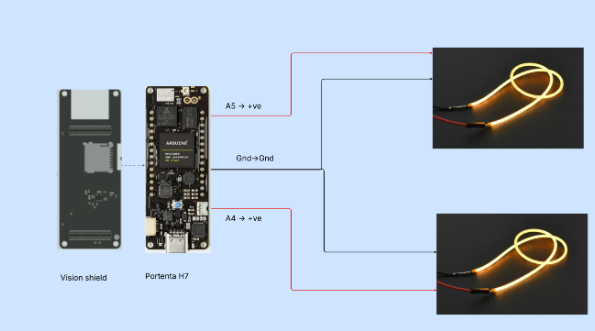

我已將自定義邏輯集成到此庫中，以激活特定的通用輸入/輸出(GPIO)引腳，以便在檢測到關鍵字時打開/關閉特定的led。A修改后的鏈接。一旦將庫添加到Arduino中，將提供ino文件以供參考。

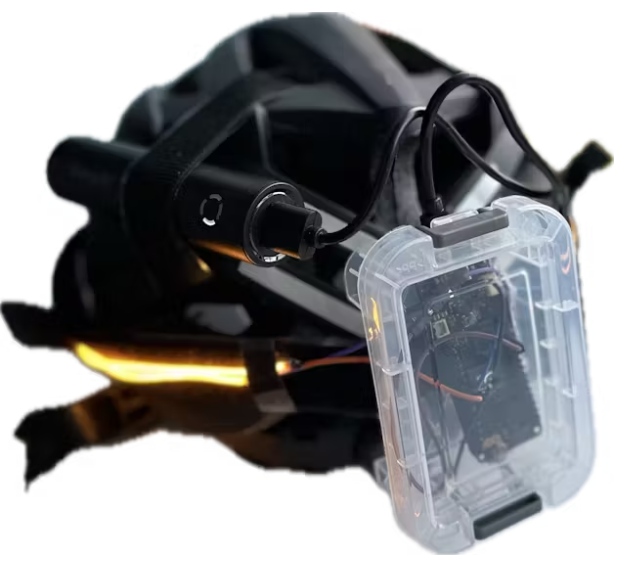

最終的模型

我已經連接了5V迷你電源，為Portenta H7和led供電。

結論

這個TinyML模型，通過Edge Impulse工具使用連續推理方法，在微控制器中啟用“嘿Siri”功能。這些機器學習模型可以用于各種用例，例如在家庭自動化中打開或關閉燈。
